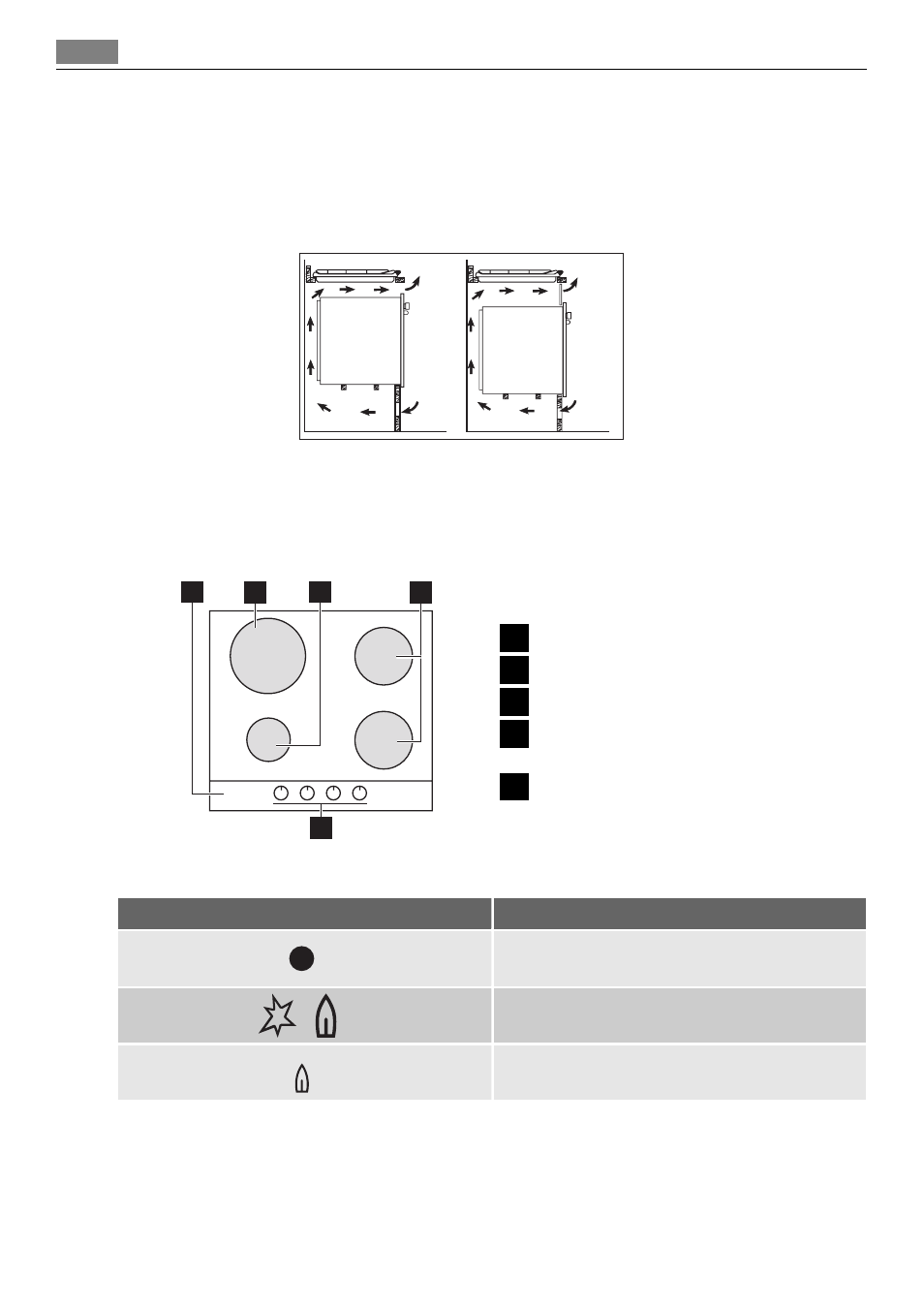

Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны соответствовать указанным, в кухонном
шкафу должны быть предусмотрены вентиляционные отверстия для постоянного при‐
тока воздуха. Из соображений безопасности, а также для упрощения процедуры из‐
влечения духового шкафа из шкафа, электрические соединения для варочной панели
и духового шкафа должны быть выполнены раздельно.
50 cm2
360 cm2
180 cm2
120 cm2
ОПИСАНИЕ ИЗДЕЛИЯ
Функциональные элементы варочной панели
2
5
1
3
4
1
Варочная панель
2
Горелка повышенной мощности
3
Вспомогательная горелка
4
Горелка для ускоренного пригото‐
вления
5
Ручки управления
Ручки управления
Символ
Описание
отсутствует подача газа / положение ВЫКЛ
положение розжига / максимальной подачи
газа
минимальная подача газа
30
Описание изделия
