Xerox Color 800-1000 Digital Press with Xerox FreeFlow Print Server 800DCP-7119 - Инструкция (Страница 237)

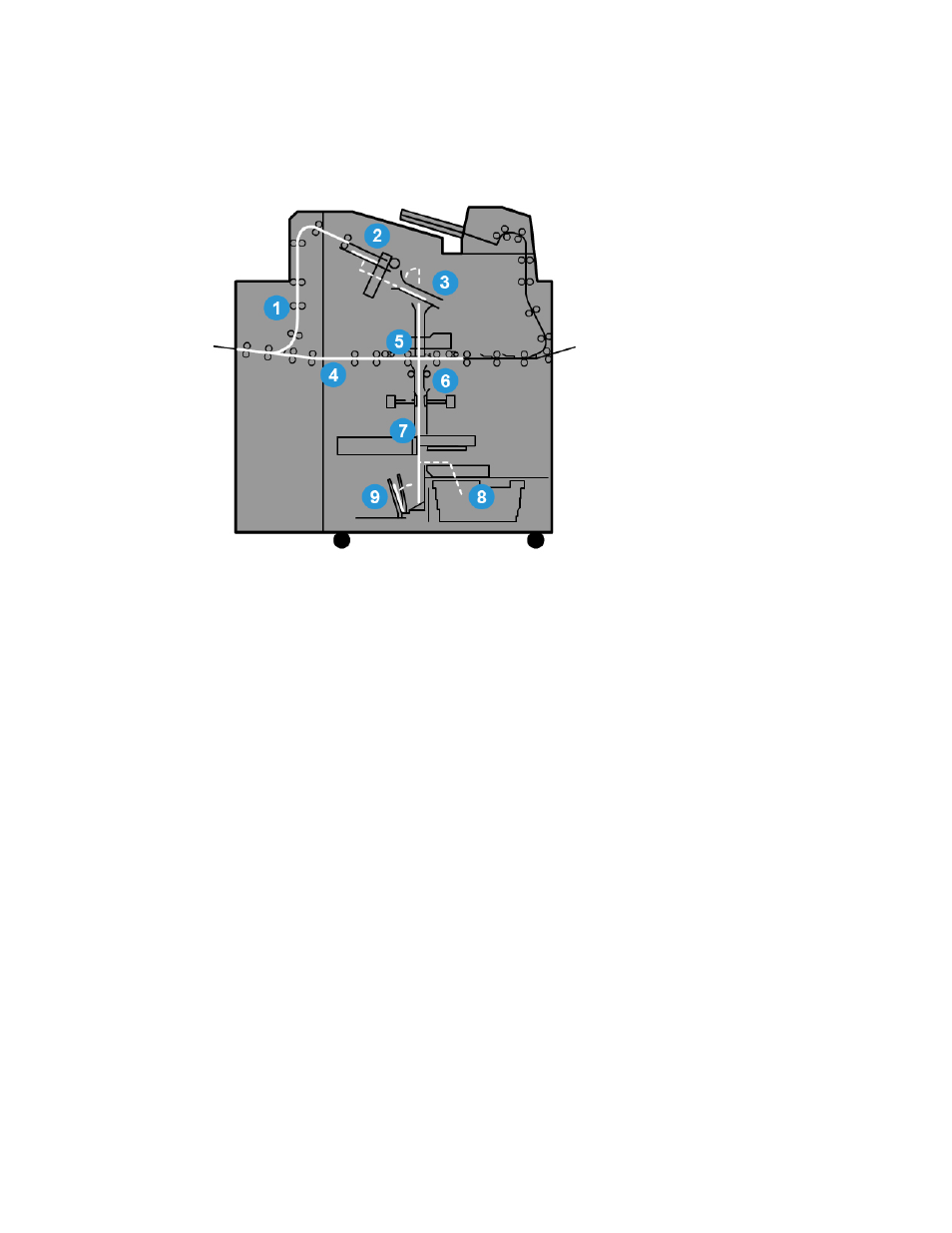

Стандартный тракт
1. Тракт приема работы печати
По данному тракту бумага поступает в накопительный лоток.
2. Накопительный лоток
При поступлении в накопительный лоток бумага складывается в книжный блок.
3. Основной и вспомогательный захваты
Основной и вспомогательный захваты перемещают книжный блок в клеевой блок.
4. Обходной транспортер
Поступающая обложка, если это задано в настройках, через обходной транспортер
поступает в клеевой блок для скрепления с книжным блоком.
5. Клеевой блок
Здесь наносится клей на корешок книжного блока.
6. Участок скрепления
Здесь книжный блок с нанесенным клеем скрепляется с материалом для обложки
и подается на следующий участок. Если материал для обложки не указан, книжный
блок проходит через тракт для обрезки и поступает в лоток укладчика книг.
7. Обрезка
Кромки переплетенной книги с трех сторон, где нет переплета, обрезаются резаком
в размер.
16-9 Печатная машина Xerox ® Color 800/1000
Руководство пользователя
Термопереплетное устройство
