Краткий обзор
Руководство пользователя для модуля прессования и подрезки
SquareFold
2
1.
5.
1.
2.
2.
3.
4.
3.
5.
4.

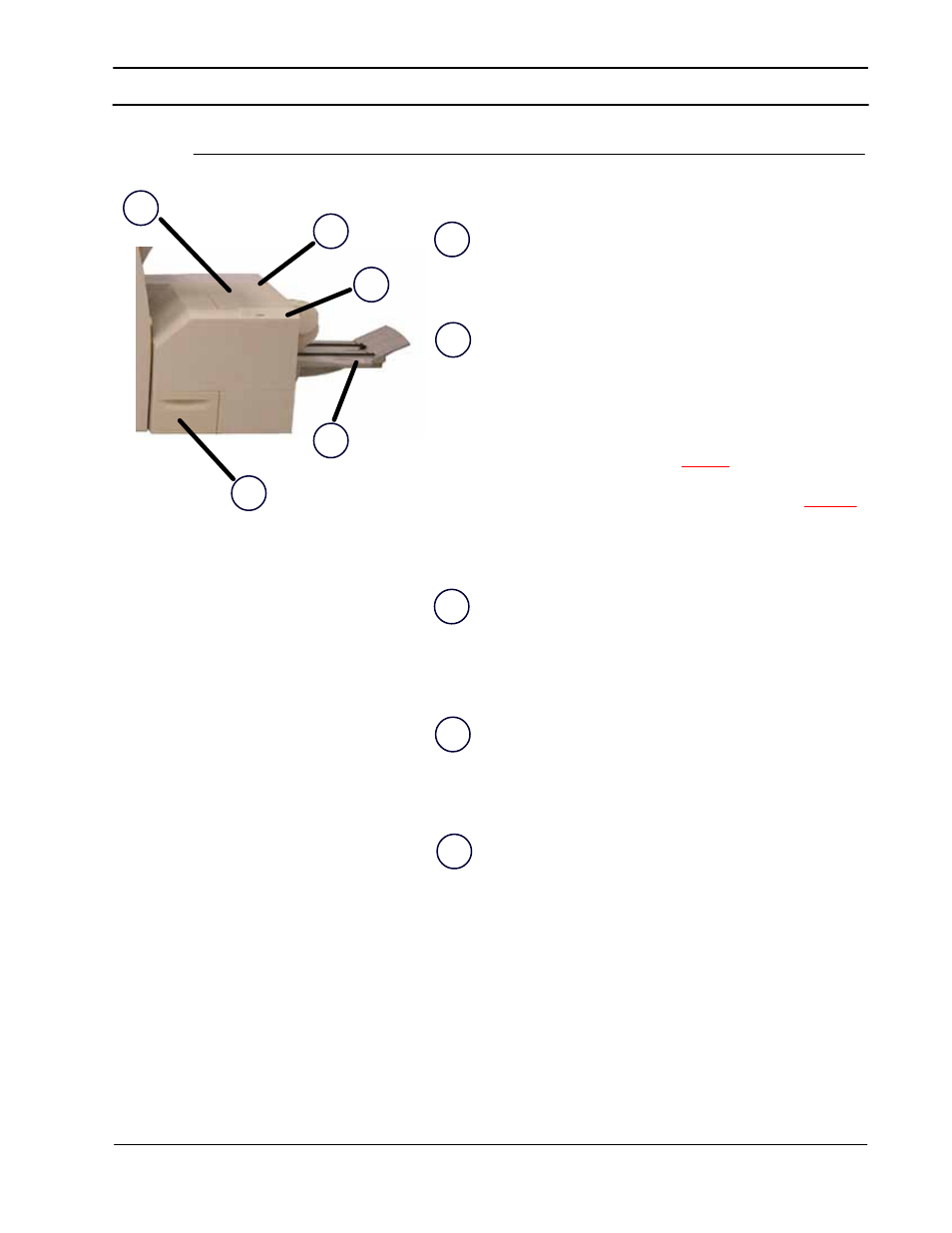

К основным относятся следующие компоненты.
Верхняя
левая крышка – открывается для
вытаскивания застрявшей бумаги. На этом участке
размещается механизм формирования корешка.
Верхняя
правая крышка – открывается для
вытаскивания застрявшей бумаги. На этом участке
размещается механизм подрезки.
Внимание
! Верхние крышки нельзя открывать при
работе в штатном режиме, а также при простое
аппарата. Данные крышки можно открывать только
когда горит индикатор (см. стр. 4) и в модуле
прессования и подрезки SquareFold произошло
застревание или возникла неисправность.
Выходной
лоток для брошюр – принимает обжатые
и подрезанные брошюры из финишера.
Сборник
отходов подрезки – служит для сбора
отходов подрезки. Чтобы опорожнить сборник, его
нужно выдвинуть и извлечь.
Идентификация
компонентов
Основные
компоненты
Панель
управления – содержит дисплей
(мнемосхему), кнопки и различные светоиндикаторы.
Описание панели управления приведено на стр. 4.
