Проход печатных носителей в устройстве
160

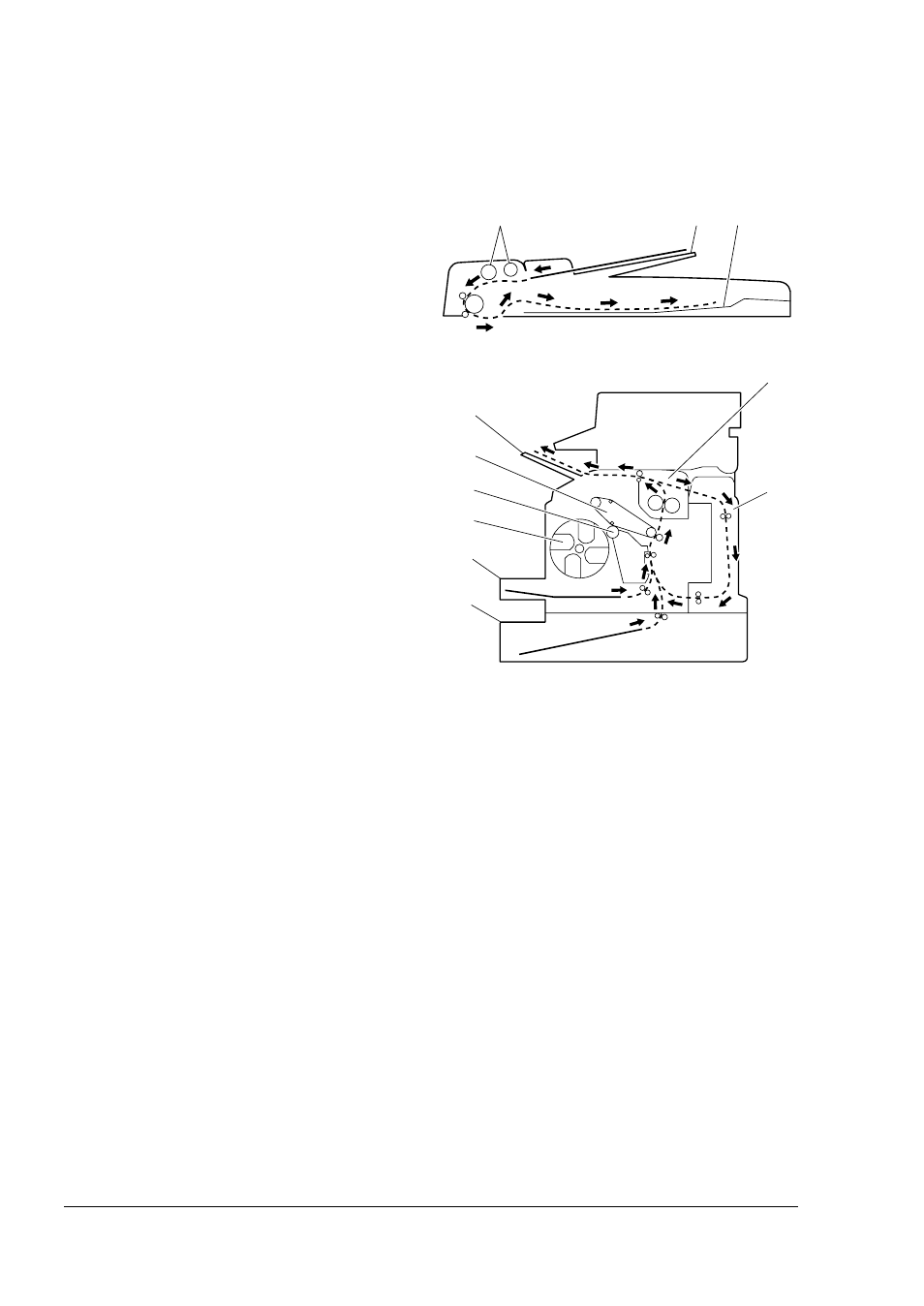

Проход печатных носителей в устройстве
Если Вы будете знать по какой схеме носители проходят в устройстве,
Вам будет проще найти место, в котором носители застряли.
1. Подающие ролики
автоподатчика
2. Входной лоток документов
3. Приемный лоток документов
4. Блок закрепления
5. Дуплексер
6. Лоток 2 (опциональный)
7. Лоток 1
8. Карусель тонер-картриджей
9. Кассета ролика
10. Блок ленты
воспроизведения
11. Приемный лоток
1
3
2
11
7
8
6
5
9
10
4
Трасса документов (вид спереди)
Траса документов (вид сбоку)
