Проход печатных носителей в принтере
186

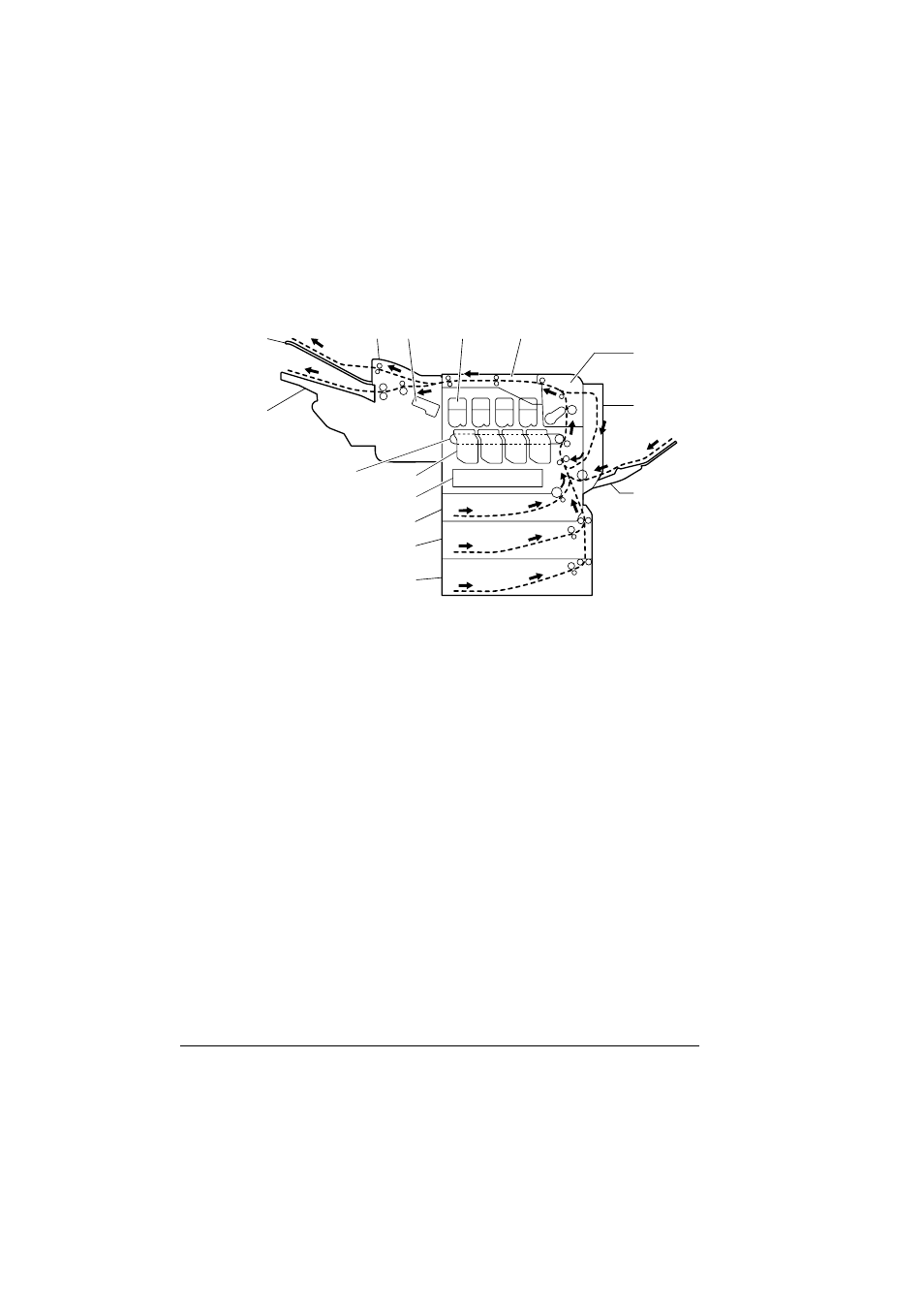

Проход печатных носителей в принтере
Если Вы будете знать по какой схеме носители проходят в принтере,
Вам будет проще найти место, в котором носители застряли.
1 Тонер-картридж
9 Лазер
2 Блок группировки
10 Блок печати
3 Блок закрепления
11 Блок ремня переноса
4 Опциональный дуплексер
12 Основной выходной лоток
5 Лоток 1 (лоток ручной подачи) 13 Вспомогательный выходной
лоток
6 Лоток 4 (опциональный)
14 Степлер-финишер
(опциональный)
7 Лоток 3 (опциональный)
15 Скрепки
8 Лоток 2
3
2
1
15
14
13
12
11
10
9
5
4
8
7
6
