5.1
Загрузка бумаги
5
5.1.2
Загрузка бумаги в устройство ïîäàчè бумаги PF-602m
Ниже описан порядок загрузки бумаги в опциональное устройство ïîäàчè бумаги PF-602m. Для
лотка 3 и лотка 4 используется одинаковая процедура загрузки бумаги.
d
Справка
Подробную информацию о загрузке бумаги в другое опциональное устройство ïîäàчè бумаги см. в
[руководстве пользователя в формате HTML].

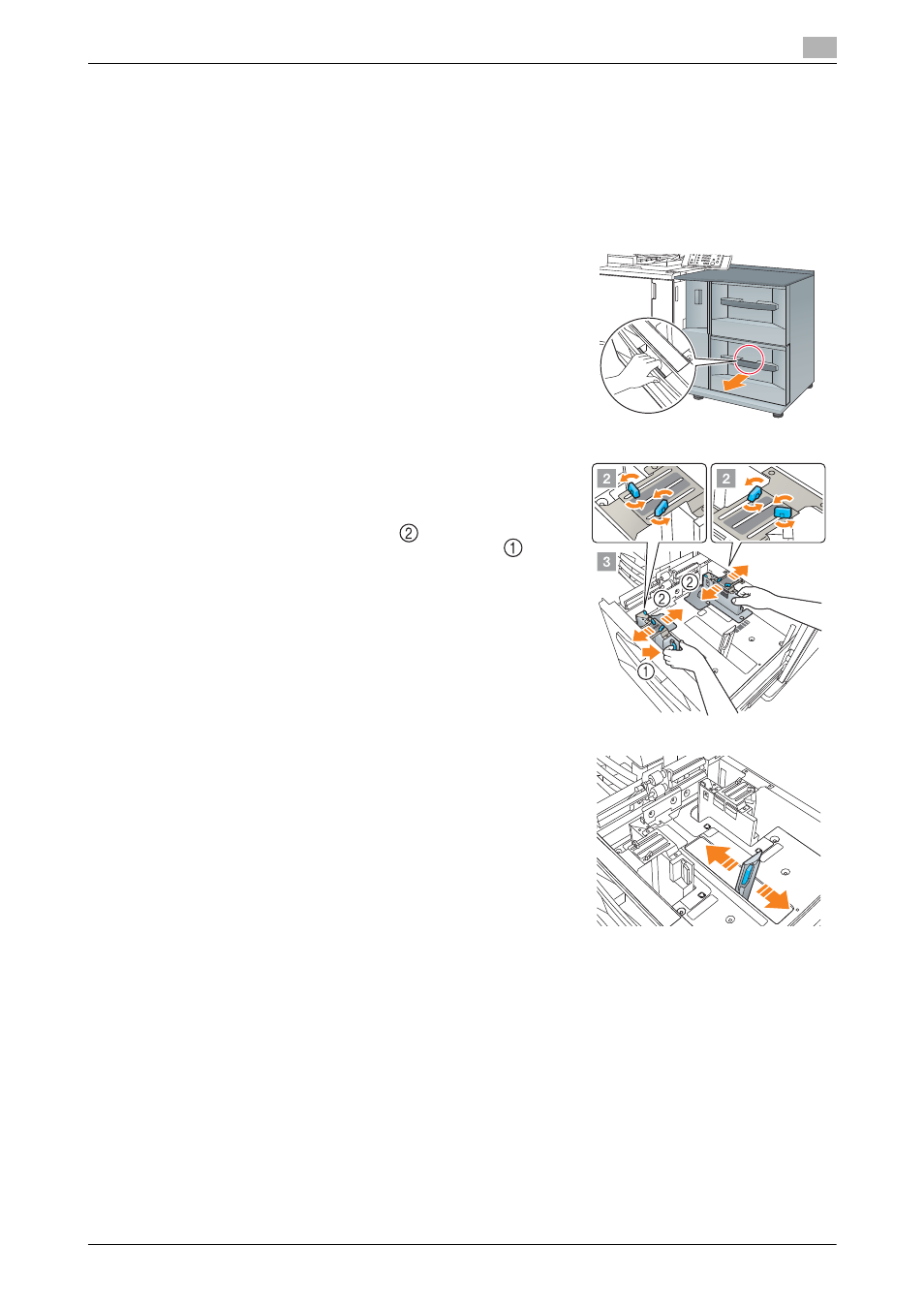

1
Вытяните лоток, в который будет загружаться бумага.
ПРИМЕЧАНИЕ
Лотки можно вытягивать только когда аппарат
âêëþчåí. Прежде чем вытянуть нужный лоток,
убедитесь, что âêëþчåí
вспомогательный
âûêëþчàòåëü питания.
Во избежание падения аппарата за один раз можно
вынимать только один лоток.
2
Чтобы ослабить фиксаторы боковой направляющей
(4 шт.), поверните их против чàñîâîé стрелки.
3
Передвиньте в нужное положение боковые
направляющие пластины (
), нажимая на ðûчàã
разблокировки боковых направляющих (
).
%
Определите их местоположения на основании
индикатора размера на нижней пластине лотка.
ПРИМЕЧАНИЕ
Чтобы передвинуть
боковые направляющие
пластины, необходимо держать обе боковые
направляющие пластины вместе. Если передвигать
их, держа только одну из
боковых направляющих
пластин, то удерживаемая боковая направляющая
пластина может сместиться.
4
Нажимая на ðûчàã разблокировки задней
направляющей, передвиньте заднюю
направляющую пластину в нужное вам положение.
%
Определите их местоположения на основании
индикатора размера на нижней пластине лотка.
5
Чтобы зафиксировать боковые направляющие пластины в правильных положениях,
загрузите соответствующее êîëèчåñòâî бумаги в лоток, выравнивая ее по левой стороне
лотка.
ПРИМЕЧАНИЕ
Загрузите бумагу лицевой стороной вверх.
6
Прижмите боковые направляющие пластины к бумаге, затем зафиксируйте фиксаторы
боковых направляющих (4 шт.), повернув их по чàñîâîé стрелке.
