Общие сведения об аппарате
2
2-12
bizhub 754e/654e
2.3
Задняя сторона

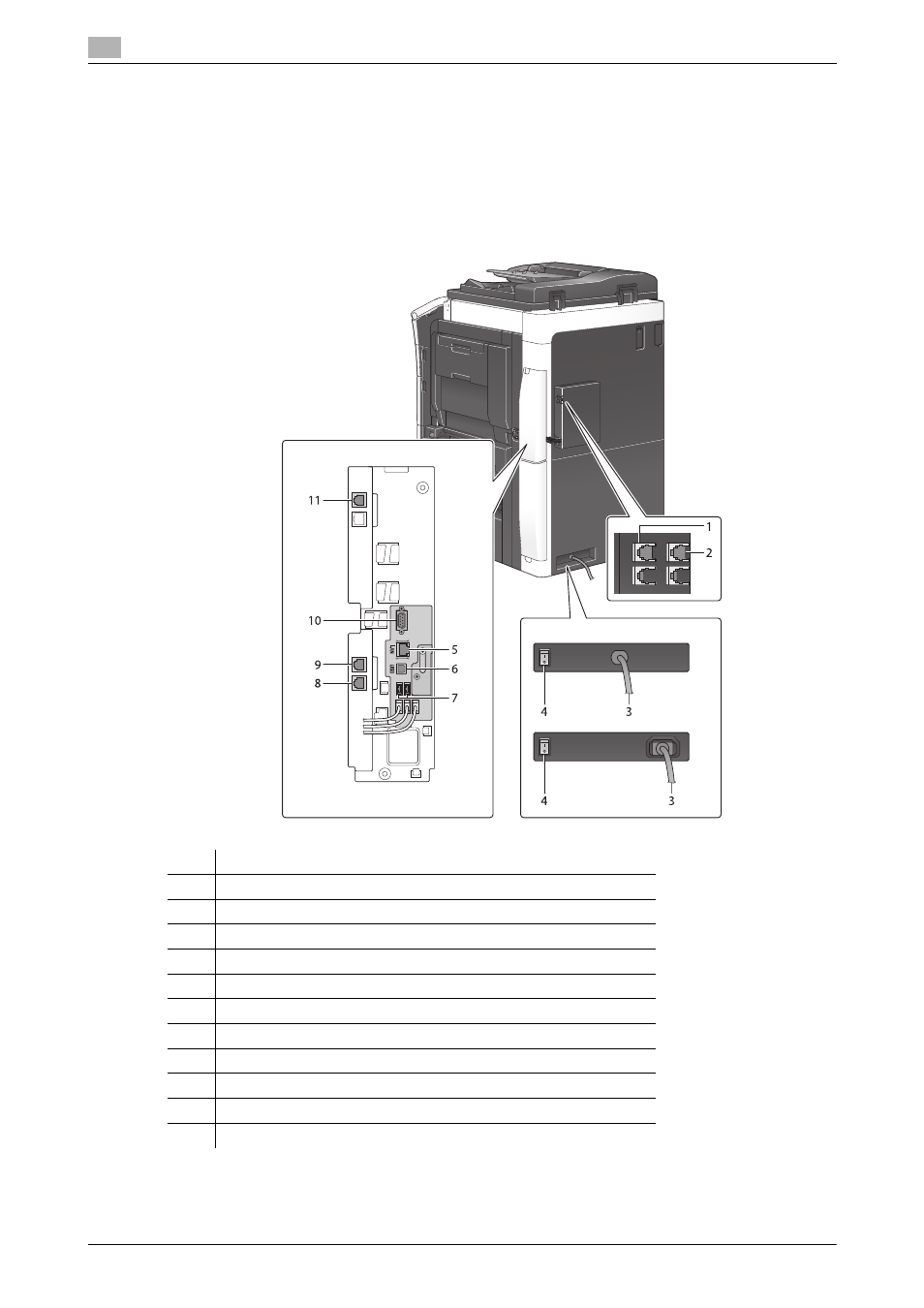

На иллюстрации показан основной блок с термоосушителем, дополнительным комплектом
факса FK-511, комплектом факса FK-508 и монтажным комплектом для факса.
В зависимости от региона продаж термоосушитель может быть дополнительным оборудованием.
Комплект факса FK-508 и монтажный комплект для факса могут использоваться в Северной
Америке.
В зависимости от региона продаж форма шнура питания может различаться.
d
Справка
Подробнее см. в руководстве пользователя на DVD.
№
Название
1
Разъем телефона 3 (FAX3)
2
Разъем телефона 4 (FAX4)
3
Шнур питания
4
Выключатель термоосушителя
5
Сетевой разъем (10Base-T/100Base-TX/1000Base-T)
6
Порт USB (тип B) USB 2.0/1.1
7
Порт USB (тип A) USB 2.0/1.1
8
Разъем для подсоединения телефона (РАЗЪЕМ TEL 1)
9
Разъем телефона 1 (РАЗЪЕМ LINE 1)
10
Порт RS-232C
11
Разъем телефона 2 (РАЗЪЕМ LINE 2)
