Konica Minolta bizhub PRESS C1085 - Инструкция (Страница 58)

Двусторонняя настройка 6
6-8 bizhub PRESS C1100/C1085 (IC-602)
6.1

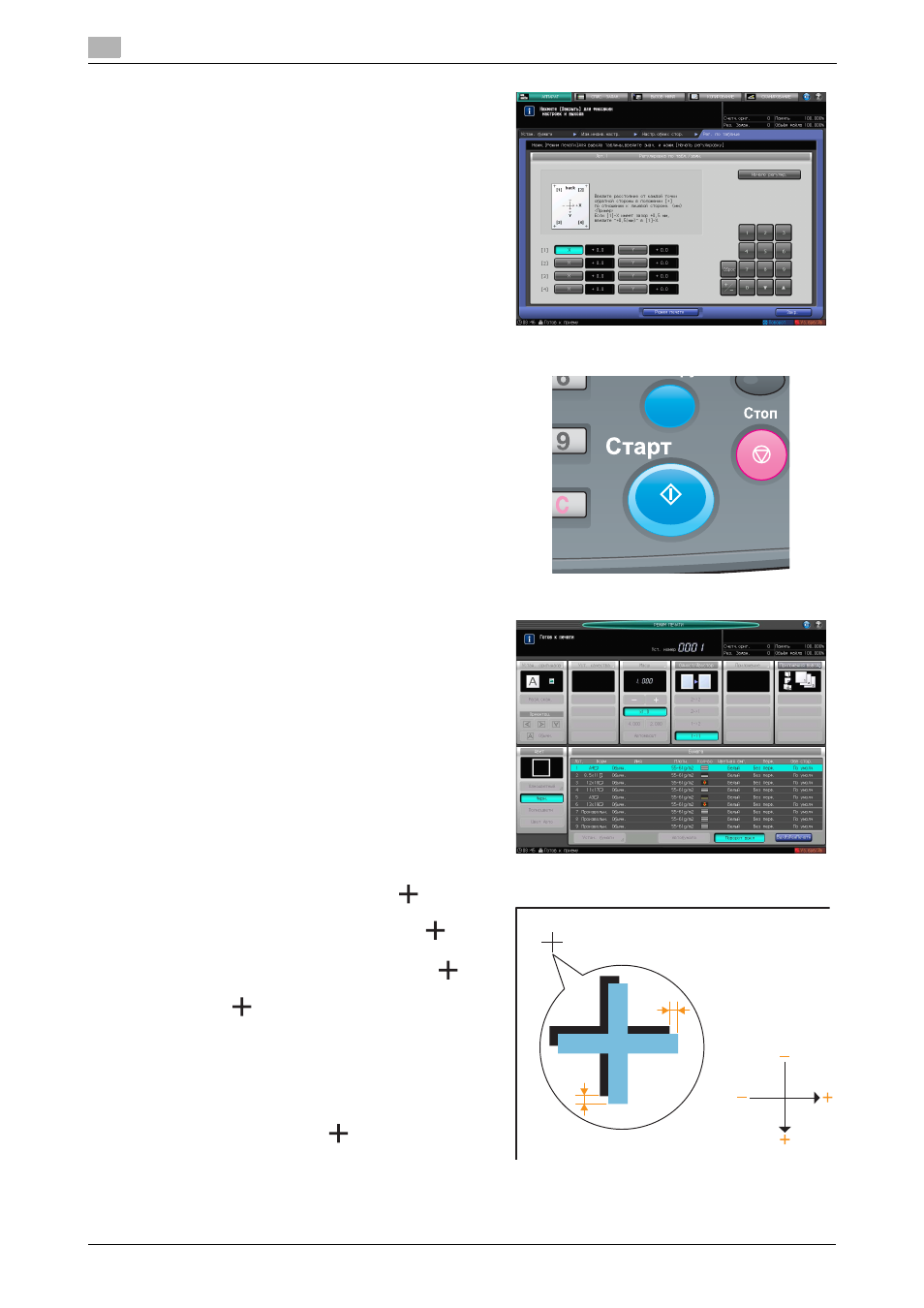

12 Нажмите [Режим печати].
13 Когда появится окно [РЕЖИМ ПЕЧАТИ],
нажмите Старт на панели управления.
Распечатается тестовая таблица.
14 Нажмите [ВыхИзРежПечати].
15 Измерьте смещение между
отметками [1]-[4], отпечатанными на
[оборотной] стороне таблицы и
отметками на [лицевой] стороне.
% На этом рисунке черная метка
указывает на лицевую сторону, а синяя
- на оборотную.
% Измерьте смещение между
положениями печати по горизонтали
(ось X) и по вертикали (ось Y).
% Измеренное значение можно ввести в
единицах до 0,1 мм.
% Например, как показано на этом
рисунке, если
отметка [1],
отпечатанная на оборотной стороне,
смещена на 0,5 мм вправо и на 0,3 мм
вниз по сравнению с лицевой стороной,
выполните регулировку на 0,5 мм по оси X и на 0,3 мм по оси Y.
% Запишите измеренные значения, чтобы не забыть их.
[ 1 ]
x
y
Оборотная
