Узел термозакрепления
3
3-4
Узел термозакрепления
3.1
1

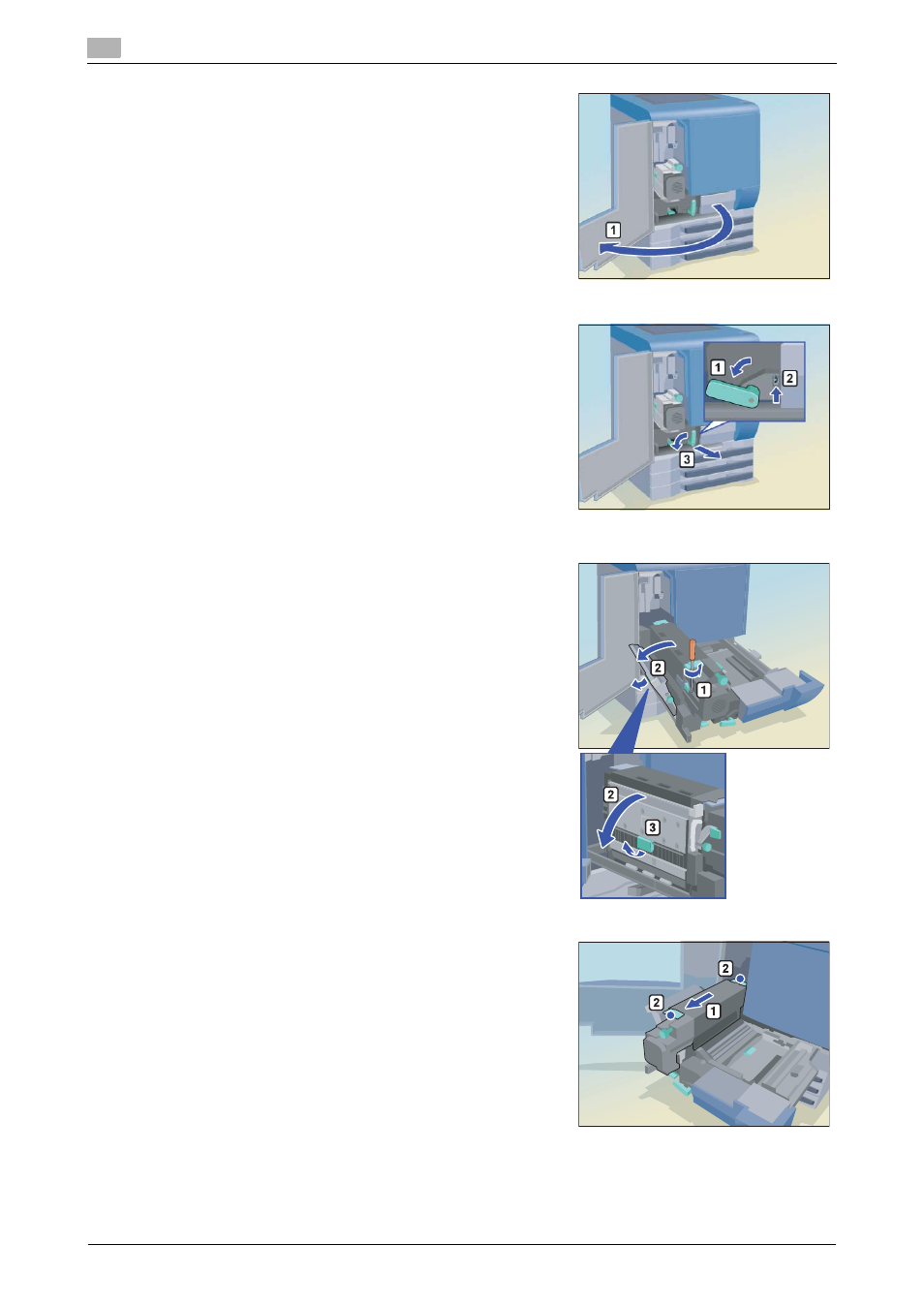

Откройте переднюю дверцу [1] основного блока.
2
Поверните рычажок разблокировки ADU M1 [1]
против часовой стрелки, одновременно нажимая
вверх на блокирующую часть [2] рычажка
разблокировки ADU M1 [1], затем вытащите секцию
ADU [3].
ПРИМЕЧАНИЕ
Вытягивайте секцию ADU после возврата блока
обработки в основной блок.
Если вытащить секцию ADU невозможно, проверьте,
не деформированы ли рычажок разблокировки ADU
M1 и блокирующая часть. При необходимости
замените эти детали.
3
Отверните винт [1] (1 шт.).
Переместите рычажок M5 [3] выходной
направляющей [2] вверх, затем откройте выходную
направляющую [2] влево.
4
Удерживая двумя руками ручки [2] в передней и
задней части узла термозакрепления [1], сдвиньте
узел [1] вперед до упора.
