Руководство пользователя
Компоненты на системной плате
Системная плата (иногда называемая также материнской платой)
представляет собой главную схемную плату на компьютере. Она
обеспечивает работу основных функций компьютера и поддержку
различных устройств, которые устанавливаются на заводе-изготовителе
либо могут быть установлены пользователем.

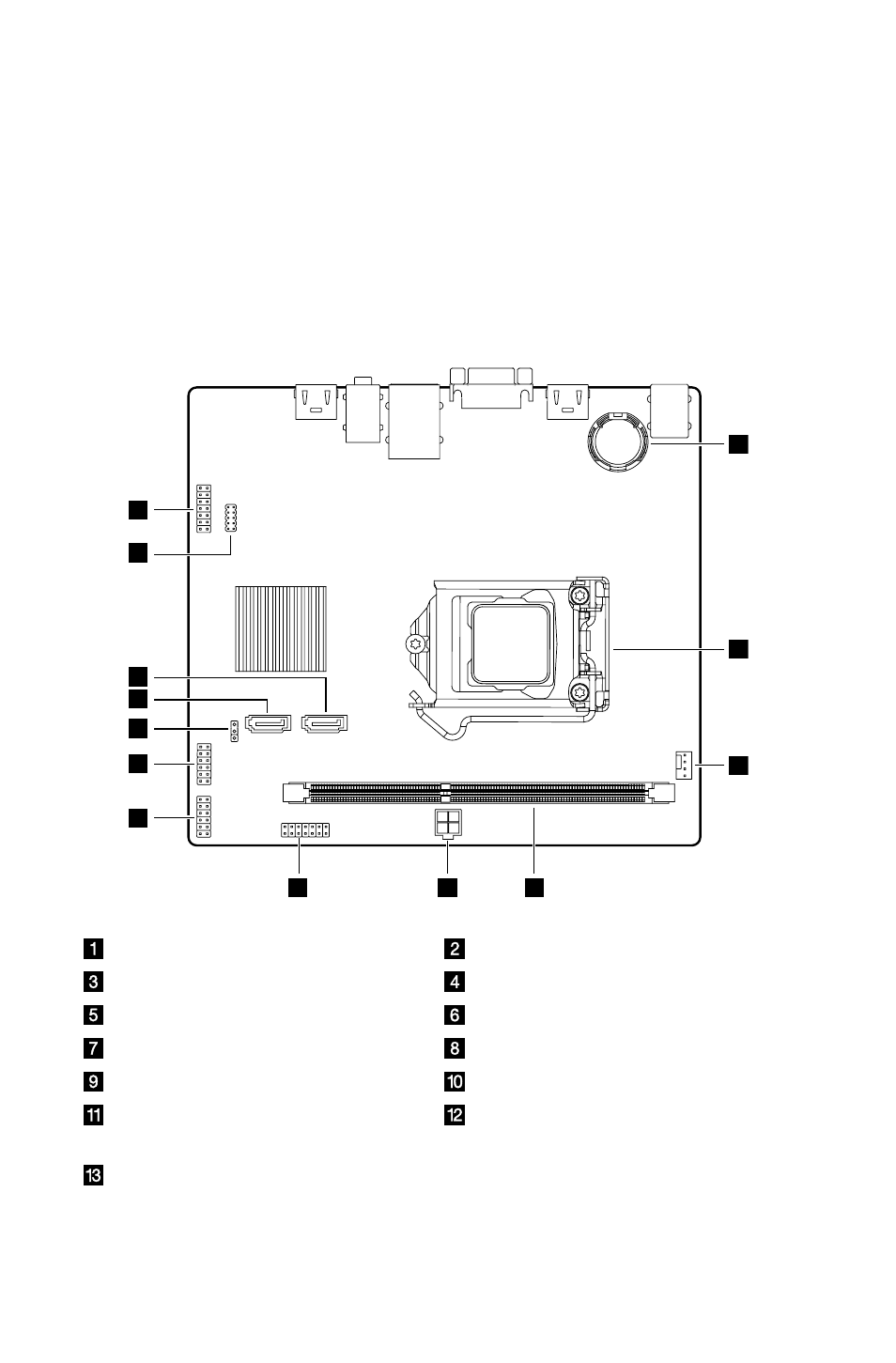

На следующем рисунке показано расположение компонентов на системной
плате.
1
2
3
6
7
8
9
10
11
12
13
4
5
Аудиоразъем спереди
Отладка LPC
Разъем SATA
Разъем SATA
Перемычка Clear CMOS
Передний USB-разъем
Передний USB-разъем
Разъем передней панели
Разъем питания жесткого диска
Слот для памяти
Разъем вентилятора
микропроцессора
Микропроцессор
Аккумулятор
