Расположение разъемов на задней панели компьютера
На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 3 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

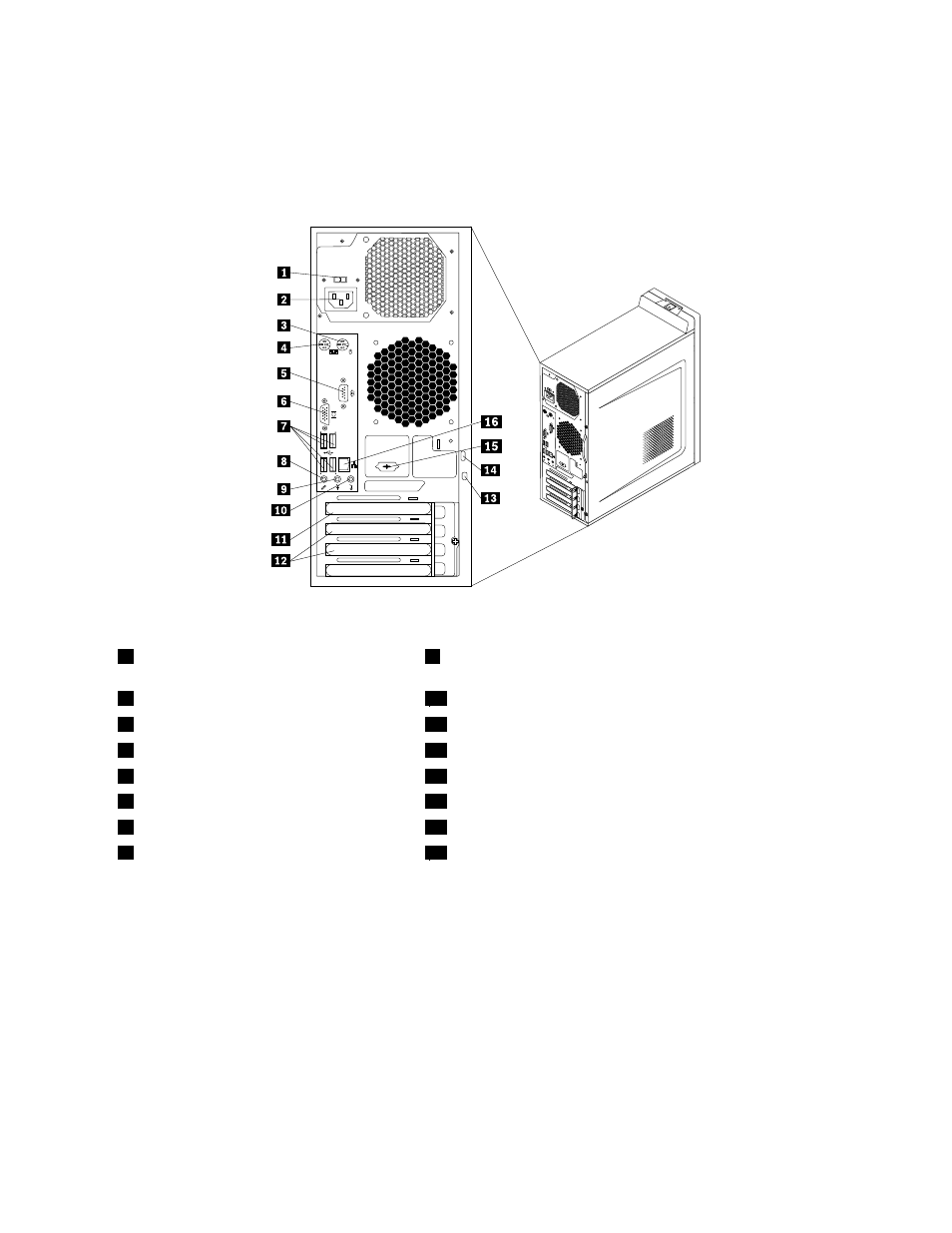

Рис. 2. Расположение разъемов на задней панели компьютера
1
Переключатель напряжения (в некоторых
моделях)
9
Линейный аудиовыход
2
Разъем питания
10
Линейный аудиовход
3
Разъем PS/2 мыши
11
Гнездо платы графического контроллера PCI Express x16
4
Разъем PS/2 клавиатуры
12
Гнезда карт PCI Express x1 (2)
5
Последовательный порт
13
Гнездо встроенного замка для троса (замок Kensington)
6
Разъем монитора VGA
14
Скоба для висячего замка
7
Разъемы USB (4)
15
Дополнительный последовательный порт
8
Микрофон
16
Разъем Ethernet
Разъем
Описание
Линейный аудиовход
Этот разъем обеспечивает передачу звуковых сигналов с внешних
аудиоустройств, например, со стереосистемы, на компьютер. Если вы
подключаете внешнее аудиоустройство, то соедините кабелем разъем
линейного аудиовыхода устройства с разъемом линейного аудиовхода
компьютера.
Линейный аудиовыход
Через этот разъем аудиосигнал от компьютера передается на внешние
устройства (например, стереоколонки с питанием от сети (колонки со
встроенными усилителями), наушники, мультимедийные клавиатуры или
линейный аудиовход стереосистемы или другого внешнего записывающего
устройства).
