31
Руководство по замене компонентов аппаратной части

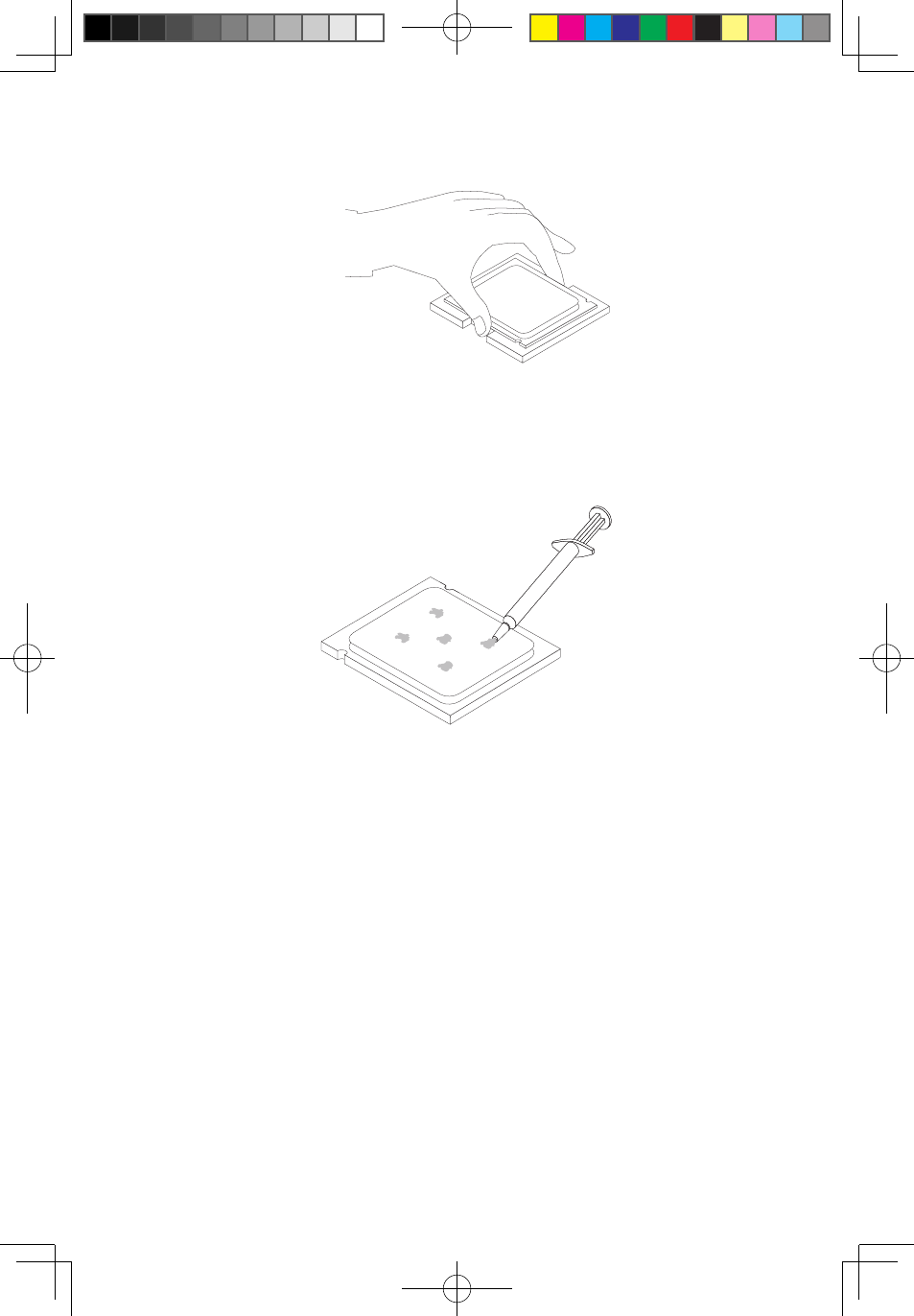

10. Опустите микропроцессор строго вниз на разъем в системной плате.
11. Чтобы закрепить микропроцессор в разъеме, закройте защелки
и установите на место маленькую ручку.
12. С помощью пипетки нанесите пять капель теплостойкой смазки на верхнюю
часть микропроцессора. Каждая капля смазки должна быть не более 0,03 мл
(3 деления на пипетке).
13. Снимите теплоотвод и блок вентиляторов с системной платы.
14. Подключите кабели теплоотвода и блока вентиляторов к системной плате.
См. «Компоненты на системной плате».
15. Установите системную плату на раму и выровняйте отверстия для винтов с
отверстиями на раме. Вставьте и затяните винты, крепящие системную плату.
См. «Замена системной платы».
16. Подсоедините кабели к системной плате.
17. См. «Завершение установки».
Замена клавиатуры
Чтобы заменить клавиатуру, выполните следующие действия.
1. Извлеките из дисководов все носители (дискеты, компакт-диски и карты
памяти), закройте операционную систему и выключите все подсоединенные
устройства и компьютер.
2. Выньте из розеток вилки всех шнуров питания.
