52
Приложение A. Инструкции CRU

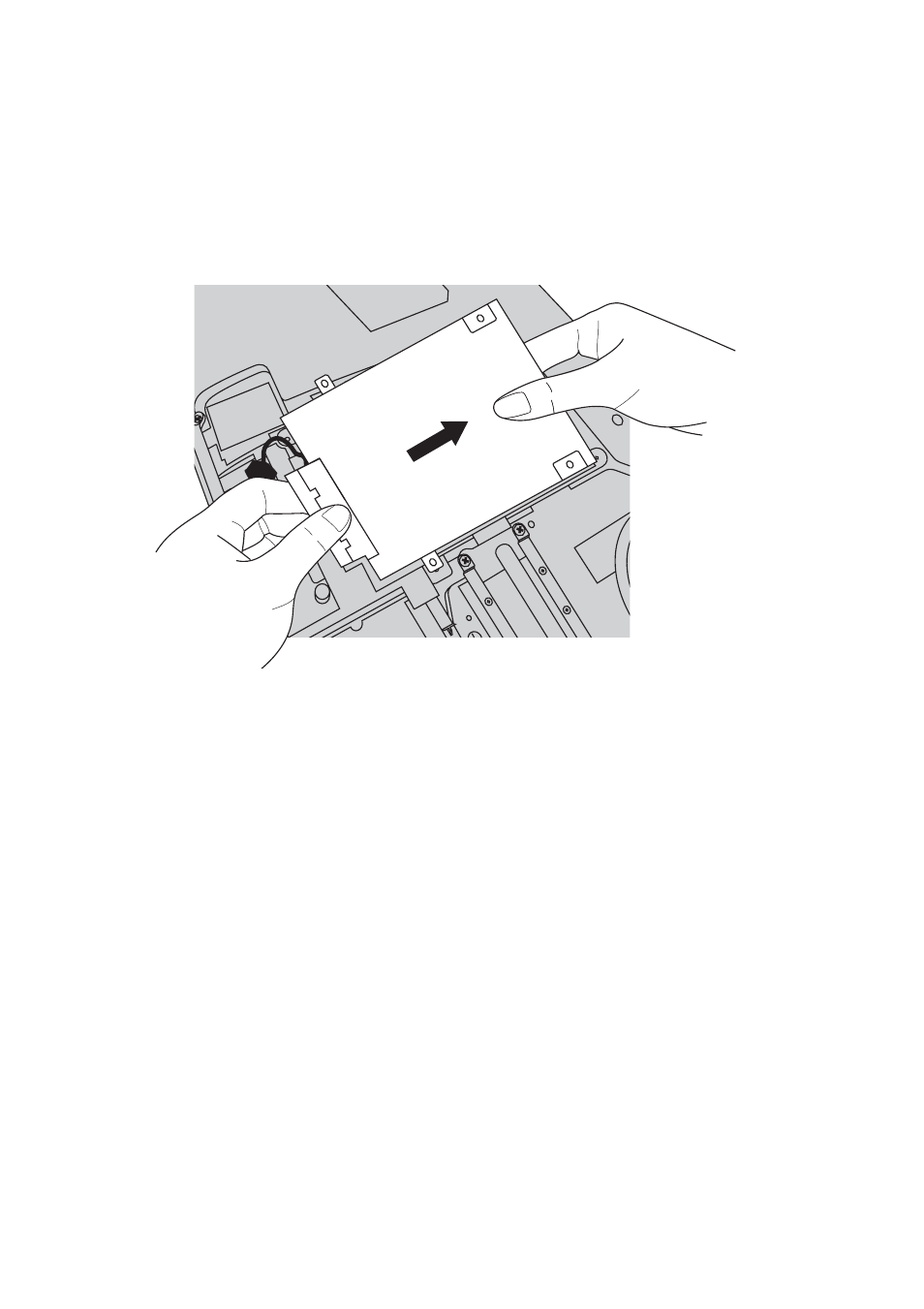

7 Придерживая разъем SATA одной рукой, извлеките жесткий диск (в
металлическом корпусе) в указанном ниже направлении, чтобы
отсоединить разъемы
.
8 Отверните винты и отсоедините металлический корпус от жесткого диска.
9 Прикрепите металлический корпус к новому жесткому диску и заверните
винты.
0 Подсоедините жесткий диск (в металлическом корпусе) к разъему SATA,
затем аккуратно установите жесткий диск в отсек так, чтобы язычок был
направлен вверх.
A Установите фиксирующие винты.
B Установите крышку отсека и затяните винты.
C Установите батарейный блок на место.
D Снова переверните компьютер. Подсоедините адаптер питания и кабели к
компьютеру.
