36
Руководство пользователя
Компоненты на системной плате
Системная плата (иногда называемая также материнской платой)
представляет собой главную схемную плату на компьютере. Она
обеспечивает работу основных функций компьютера и поддержку
различных устройств, которые устанавливаются на заводе-изготовителе
либо могут быть установлены пользователем.

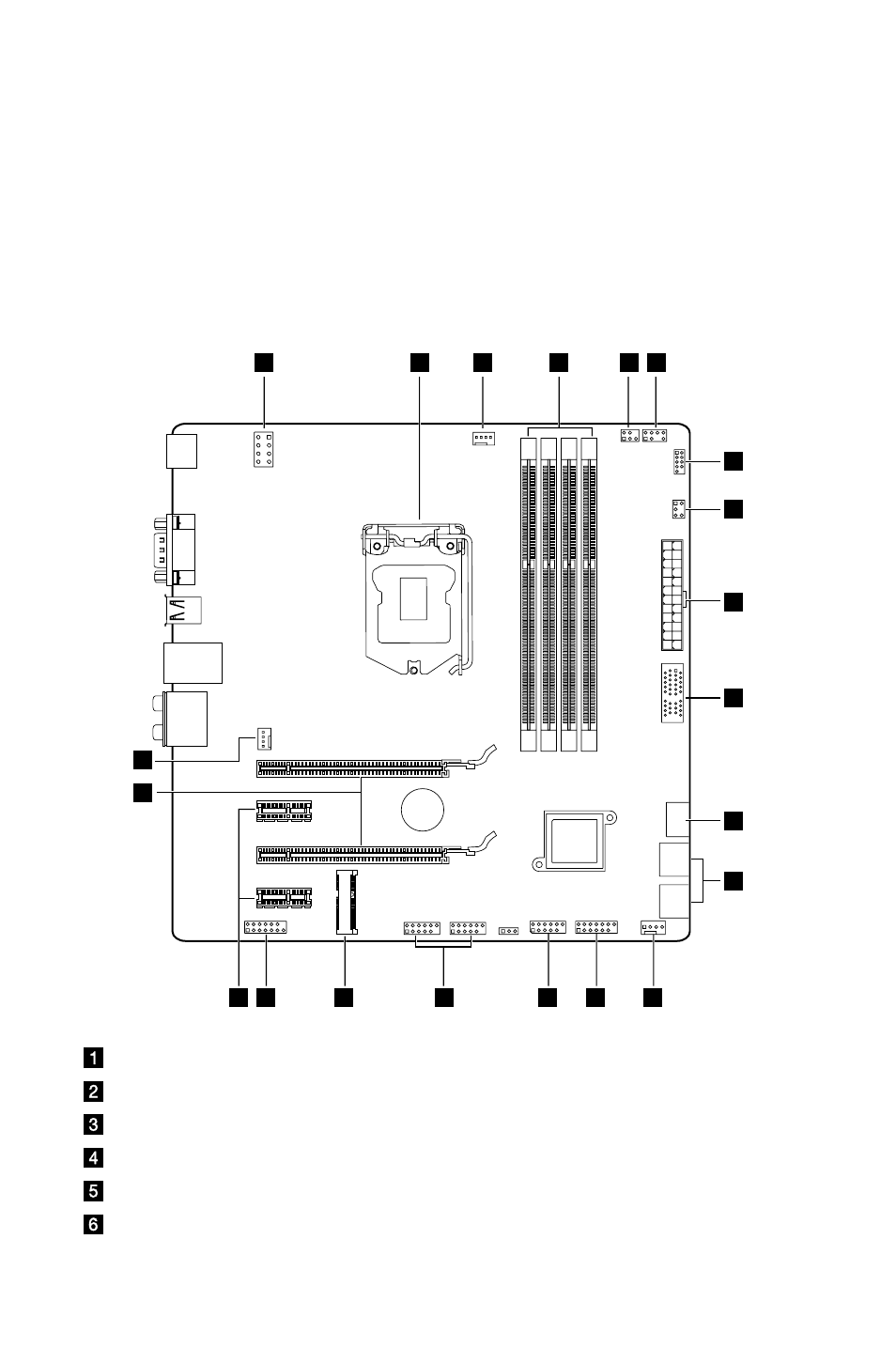

На следующем рисунке показано расположение компонентов на системной
плате.
1 2 3 4 5 6
7
8
9
10
11
13
12
15 14 16 17 18 19
20
21
Разъем питания 12 В
Микропроцессор и теплоотвод
Разъем вентилятора микропроцессора
Разъемы памяти (4)
Разъем индикатора повышения частоты процессора 2
Разъем индикатора повышения частоты процессора 1
