Регулировка подставки компьютера – Инструкция по эксплуатации Lenovo S710 All-in-One
Страница 14
Разъем
Описание
Выходной разъем HDMI
Предназначен для передачи сигнала несжатого видео высокой четкости и
многоканального цифрового аудиосигнала по одному проводу. Выходной
разъем HDMI используется для подключения мониторов высокого
разрешения, мониторов прямого подключения (direct-drive monitor) и других
аудио- и видеоустройств с разъемом HDMI.
Pазъем Ethernet
К этому разъему подключается кабель Ethernet локальной сети (LAN).
Примечание: Чтобы обеспечить функционирование компьютера в
соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.
Разъем USB
Через эти разъемы можно подключить устройства с разъемом USB (например,
клавиатуру, мышь, сканер или принтер USB). Если нужно подключить более
6 устройств USB, то можно приобрести концентратор USB для подключения
дополнительных устройств USB.
Входной разъем VGA
Предназначен для подключения к разъему монитора VGA другого компьютера,
что дает возможность использовать ваш компьютер в режиме монитора.
Внимание: Никогда не блокируйте или не закрывайте вентиляционные отверстия, особенно
вентиляционные отверстия под компьютерной подставкой. Блокирование вентиляционных отверстий
может привести к перегреву компьютера.
Регулировка подставки компьютера
Компьютер поставляется с подставкой, при помощи которой можно отрегулировать его наклон.
Откиньте подставку и установите компьютер под углом от 10 до 40°, как это показано на следующем
рисунке.
ОСТОРОЖНО:
Убедитесь, что угол наклона составляет не менее 10° от вертикали, иначе компьютер может
опрокинуться.

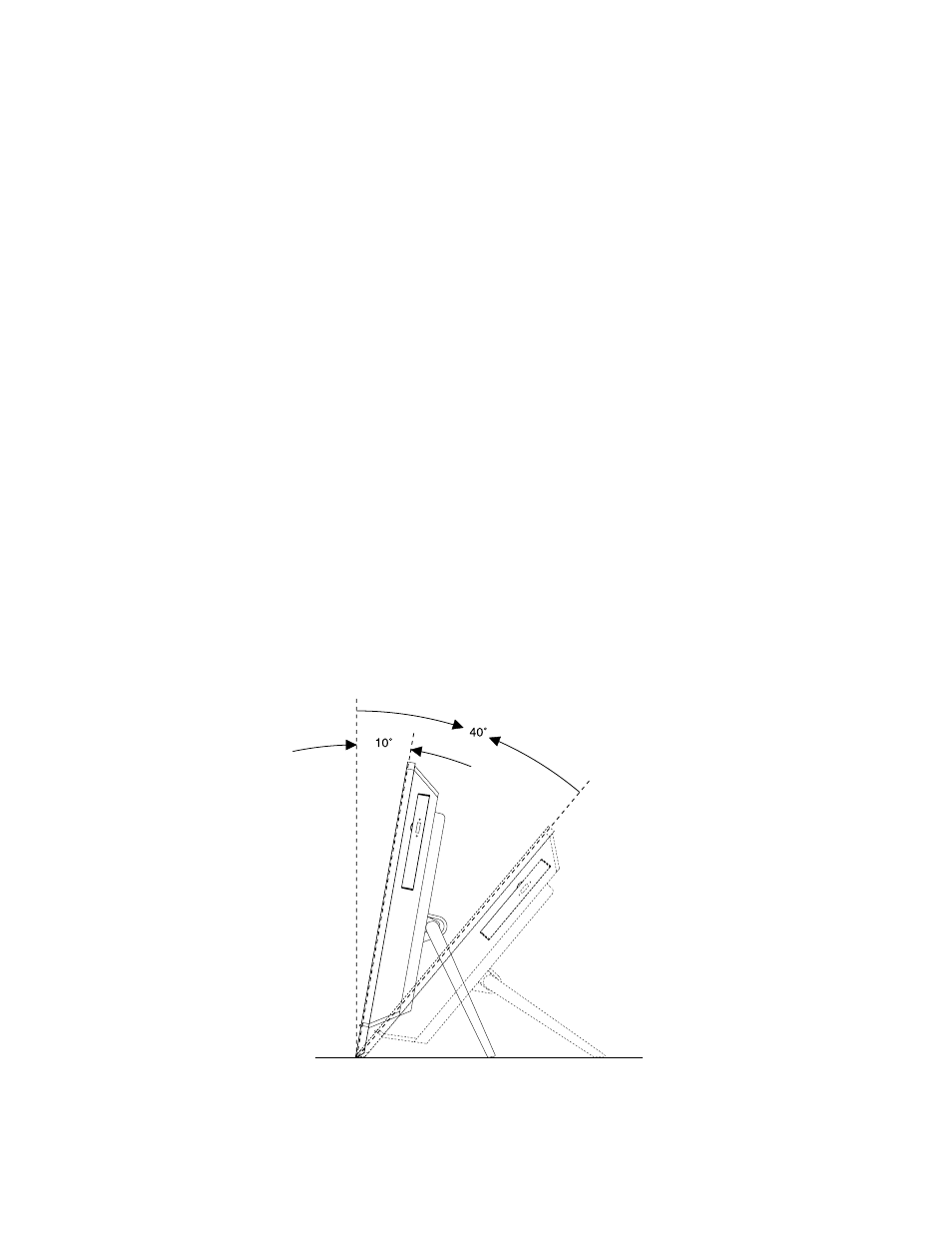

Рис. 3. Регулировка подставки компьютера
4
Lenovo S710 Руководство пользователя
