Вид слева – Инструкция по эксплуатации Lenovo M50-70 Notebook
Страница 9
Глава 1. Общий обзор компьютера
5

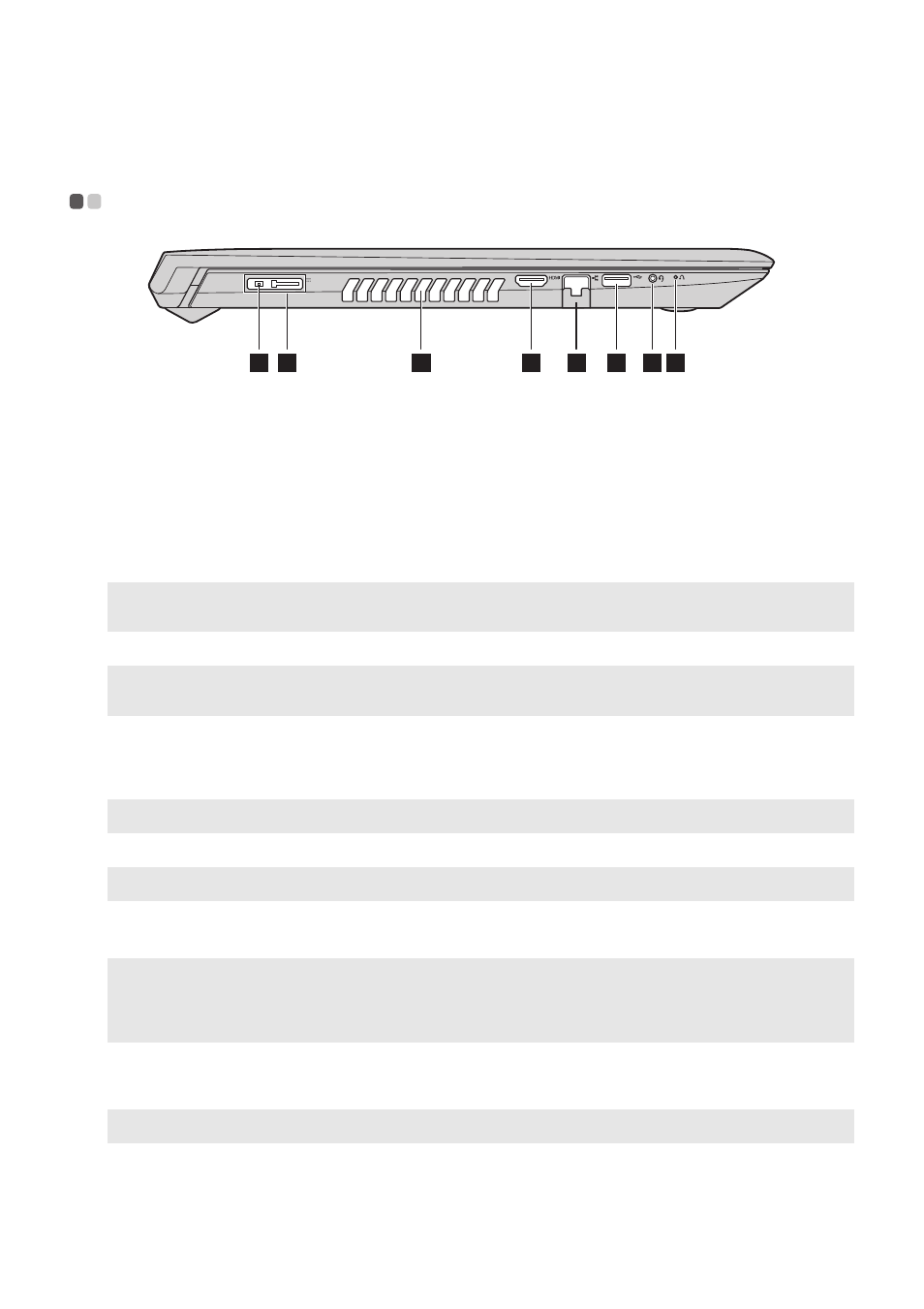

Вид слева
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
a
Гнездо адаптера
питания
Подключите к нему адаптер питания.
b
Разъем Lenovo OneLink
После подключения адаптера питания к соответствующему гнезду он
начинает подавать питание на компьютер и заряжать батарею. Когда
поддерживаемая док-станция ThinkPad OneLink подключена к разъему
Lenovo OneLink, она не только расширяет возможности компьютера, но и
подает питание переменного тока на компьютер и заряжает батарею.
Чтобы использовать разъем Lenovo OneLink, необходимо сначала снять с
него заглушку.
Примечание. Эту заглушку следует сохранить. Ее необходимо снова устанавливать на разъем Lenovo
OneLink на то время, пока он не используется.
c
Решетки вентилятора
Используются для отвода тепла.
Примечание. Убедитесь, что ни одна из решеток вентилятора не заблокирована. В противном случае это
может привести к перегреву компьютера.
d
Порт HDMI
Позволяет подключать к компьютеру устройства с входом HDMI, например
телевизор или внешний монитор.
e
Порт RJ-45
Используется для подключения компьютера к сети Ethernet.
Примечание. Дополнительные сведения см. в разделе «Подключение сетевых кабелей» на стр. 6.
f
Порт USB 3.0
Подключение устройств USB.
Примечание. Дополнительные сведения см. в разделе «Подключение устройств USB» на стр. 7.
g
Комбинированное
звуковое гнездо
Позволяет подключить гарнитуру.
Примечания.
•
Комбинированное звуковое гнездо не поддерживает стандартные микрофоны по умолчанию.
•
Возможно, при подключении наушников или гарнитур сторонних производителей функция записи не будет
поддерживаться по причине использования разных промышленных стандартов.
h
Кнопка Novo
Когда компьютер отключен, нажмите эту кнопку, чтобы запустить Lenovo
OneKey Recovery System или программу настройки BIOS или войти в
меню загрузки.
Примечание. Дополнительные сведения см. в разделе «Lenovo OneKey Recovery System» на стр. 18.
2
3
4
5
6
7
8
1
