Инструкция по эксплуатации Lenovo H535s Desktop
Страница 39
Advertising
34
Руководство пользователя

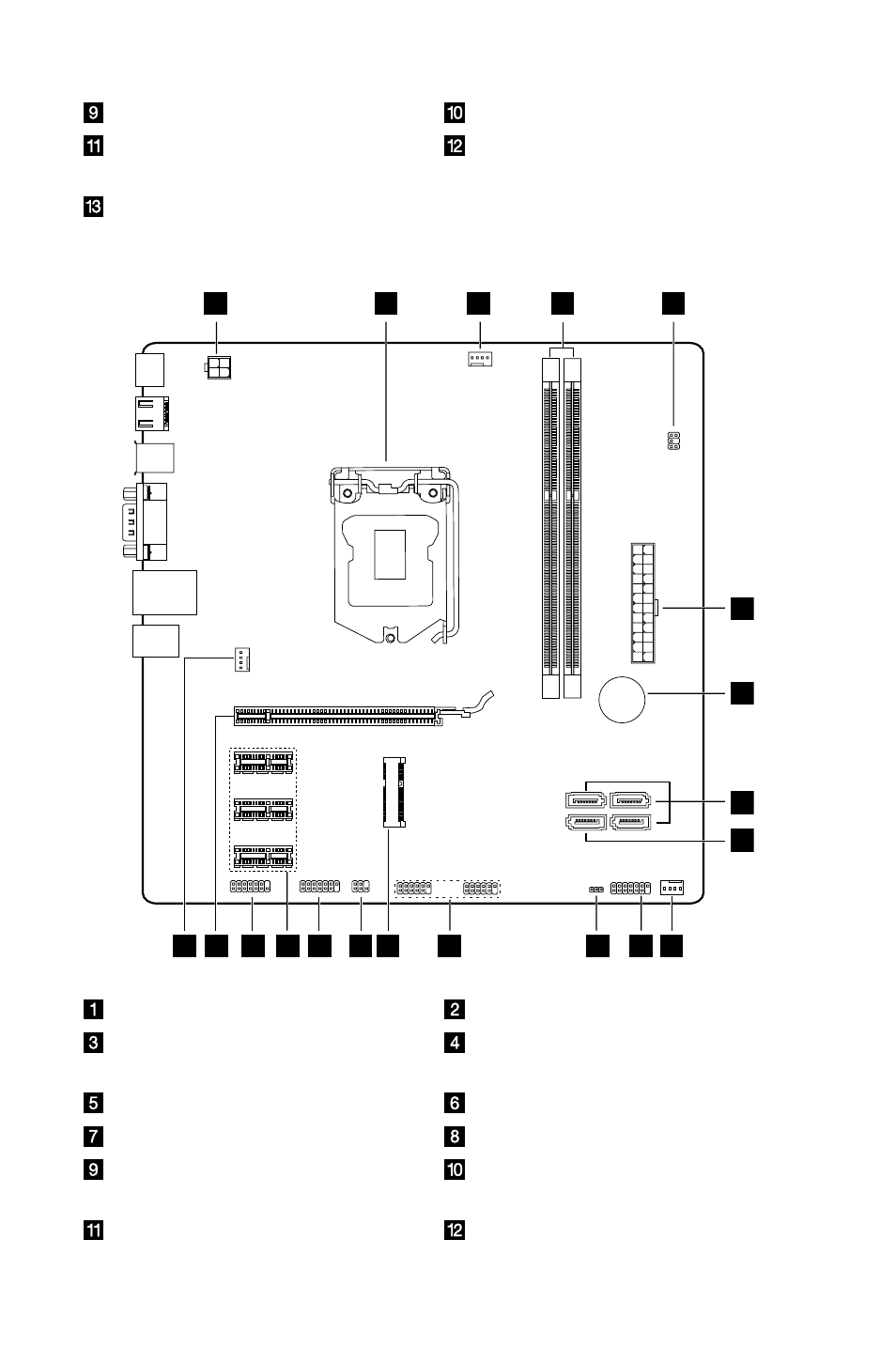

Разъем Mini PCI-E
Передние USB-разъемы (2)
Перемычка Clear CMOS
Разъем графического адаптера
PCI Express X 1
Передний аудиоразъем
1
2
3
4
5
6
7
8
9
10
11
12
14
13
16
17
15
18
19
20
Lenovo H520s
Разъем питания 12 В
Микропроцессор и теплоотвод
Разъем вентилятора
микропроцессора
Разъемы памяти (2)
Разъем температурного датчика
Разъем питания
Аккумулятор
Разъемы SATA (3)
Разъем eSATA
Разъем вентилятора блока
питания
Разъем передней панели
Перемычка Clear CMOS
