38
Руководство пользователя
Разъемы памяти (2)
Разъем питания жесткого диска
Перемычка Clear CMOS
Разъем передней панели
Разъемы SATA (2)
Разъем Mini PCI-E
Передние USB-разъемы (2)
Передний аудиоразъем
Разъем графического адаптера
PCI Express X 1
Разъем графического адаптера
PCI Express X 16
1
2
3
4
5
10
11
12
15
16
17
18
19
13
14
7
6
9
8

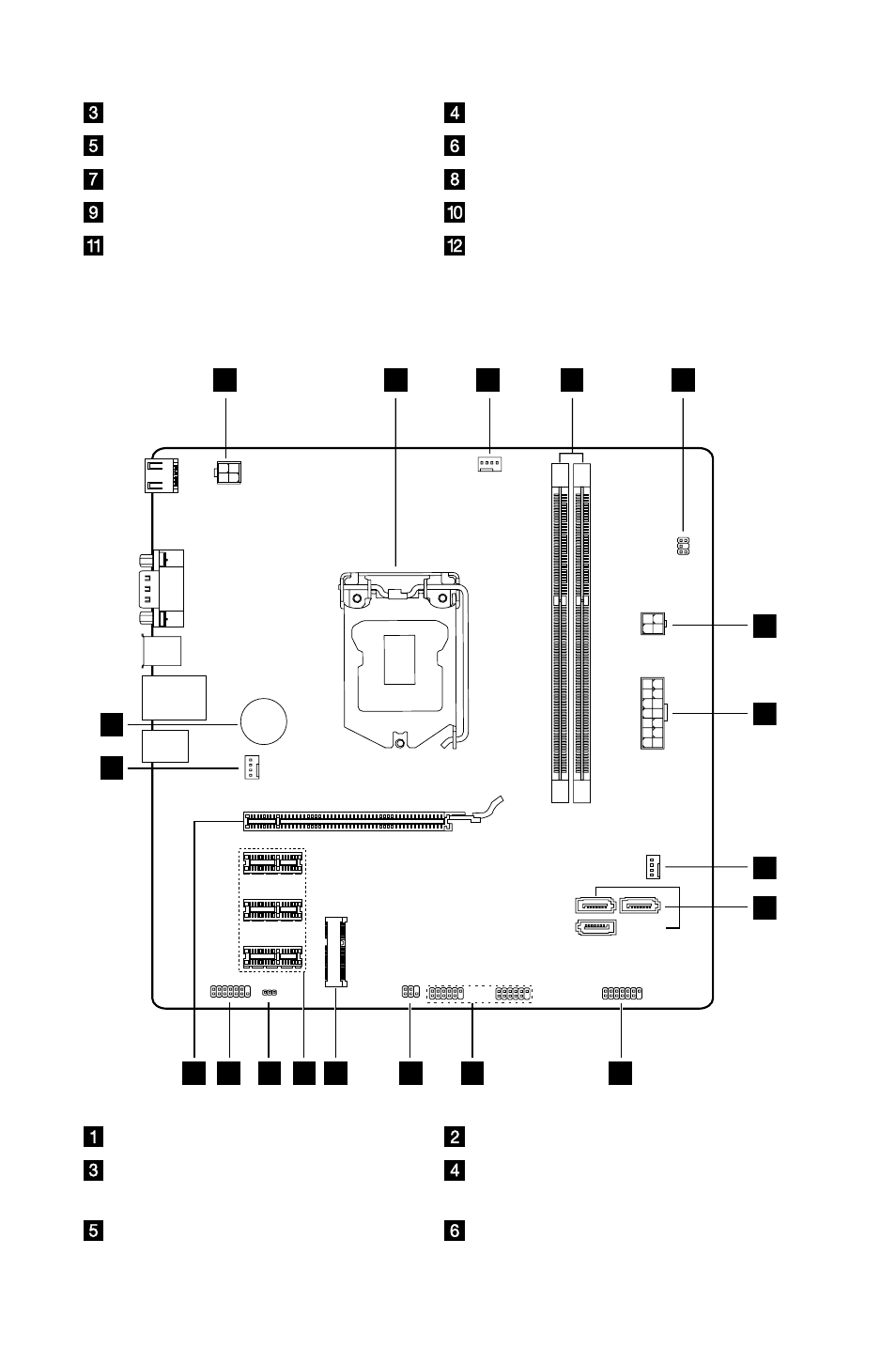

Lenovo H30-50
Разъем питания 12 В
Микропроцессор и теплоотвод
Разъем вентилятора
микропроцессора
Разъемы памяти (2)
Разъем температурного датчика
Разъем питания жесткого диска
