36
Руководство пользователя
Компоненты на системной плате
Системная плата (иногда называемая также материнской платой)
представляет собой главную схемную плату на компьютере. Она
обеспечивает работу основных функций компьютера и поддержку
различных устройств, которые устанавливаются на заводе-изготовителе
либо могут быть установлены пользователем.

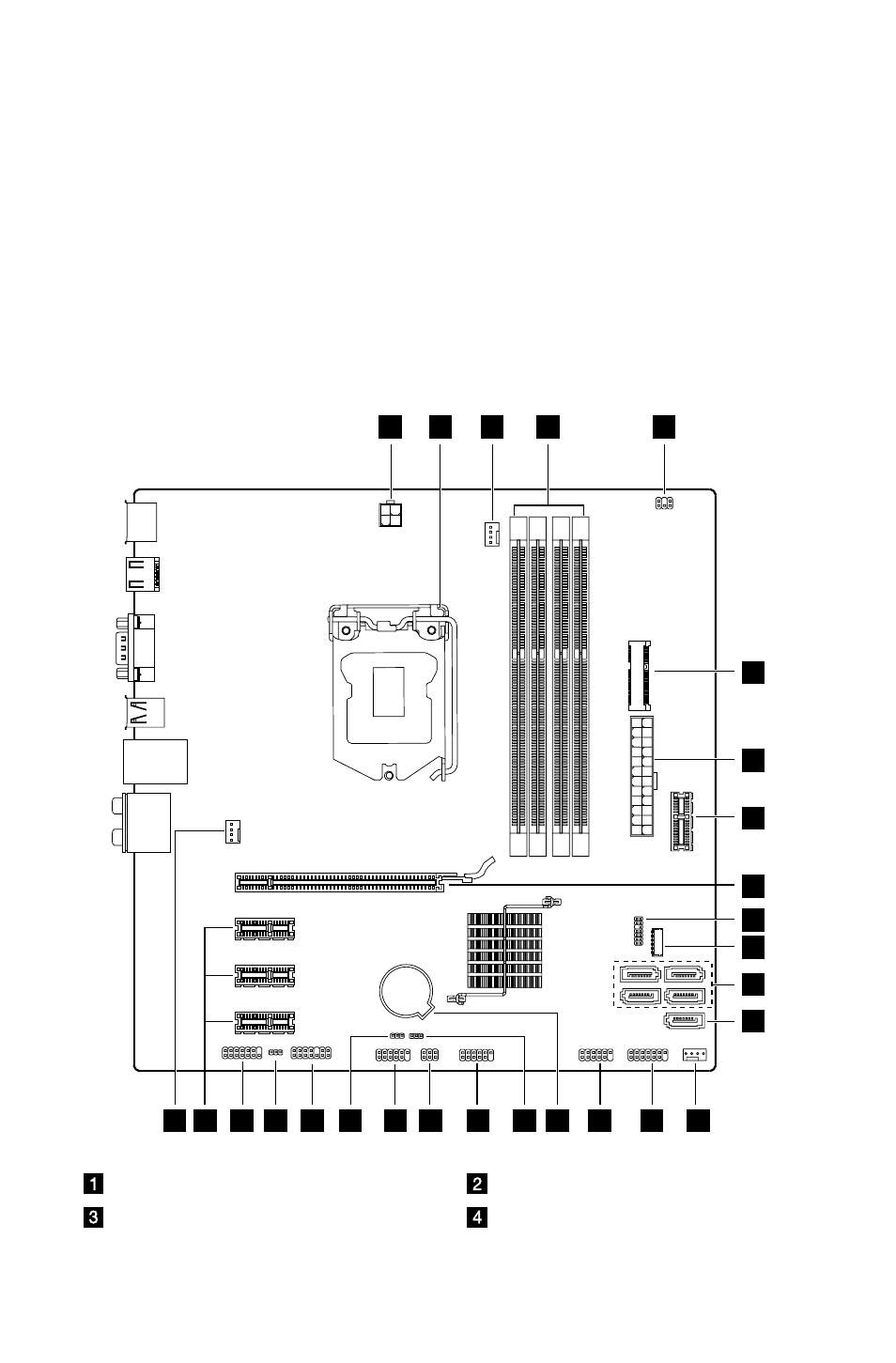

На следующем рисунке показано расположение компонентов на системной
плате.
X310
1 2 3 4
7
6
8
9
5
15 16 17 18 14
10
11
21 22 20 19
12
13
23 24 25 26 27
Разъем питания 12 В Микропроцессор и теплоотвод
Разъем вентилятора
микропроцессора Разъемы памяти (4)
