10
Руководство по замене компонентов аппаратной части
4 1 2 3 5
7
8 9 10
16
6
15
14
13
12
11

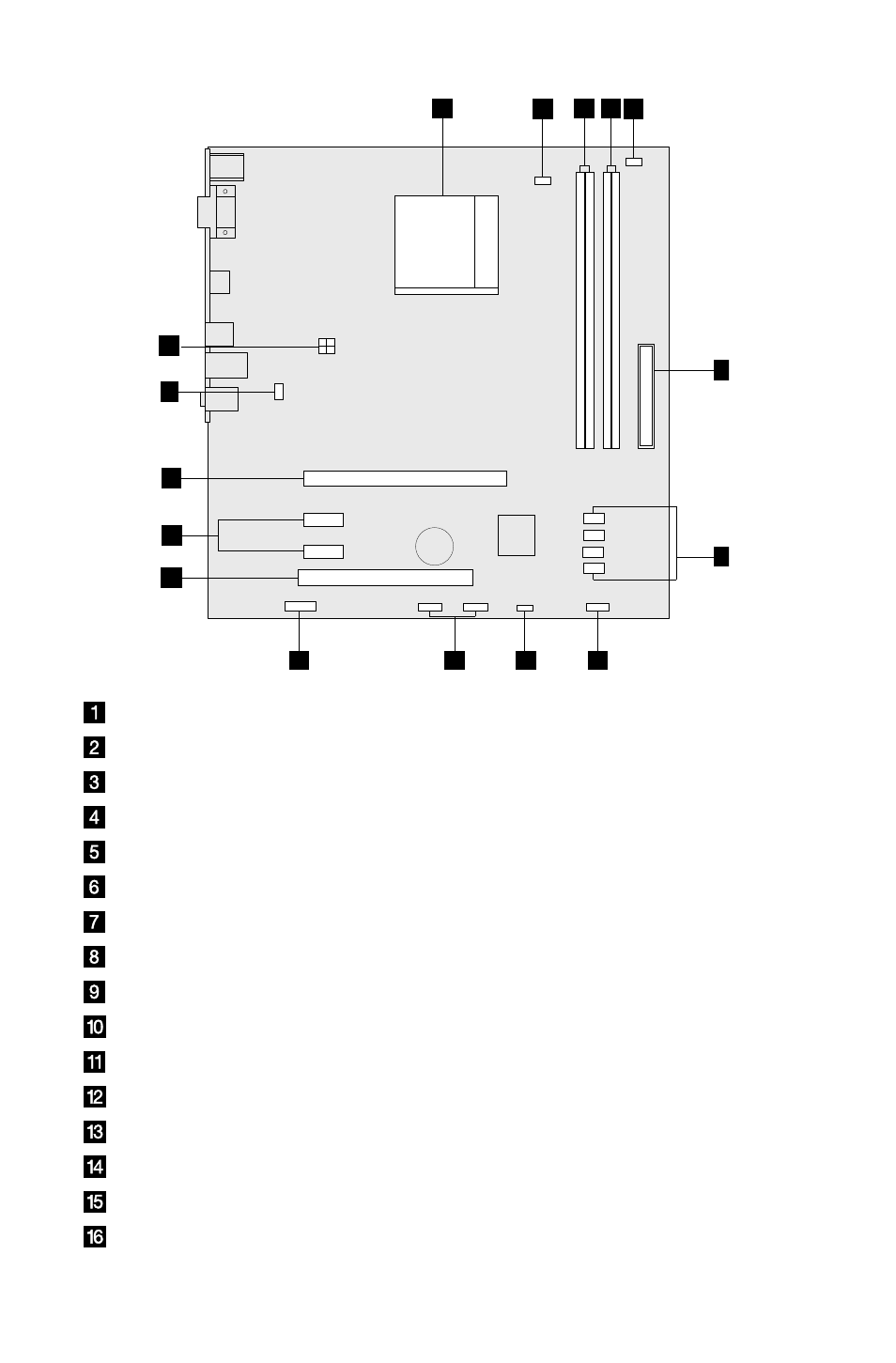

Микропроцессор и теплоотвод
Разъем вентилятора микропроцессора
Разъем модуля памяти
Разъем модуля памяти
Разъем температурного датчика
Разъем питания
Разъемы SATA IDE (4)
Разъем передней панели
Clear CMOS
Передние USB-разъемы (2)
Передний аудиоразъем
Разъем адаптера PCI
Разъемы адаптера PCI Express X 1 (2)
Разъем графического адаптера PCI Express X 16
Разъем вентилятора системы
Разъем питания 12 В
