Примечание: Подключайте USB-кабель к разъему отметкой USB вверх. В противном случае вы
можете повредить разъем.
Вид справа
Примечание: Компьютер может выглядеть несколько иначе, чем на следующем рисунке.
1 2 4 5 3

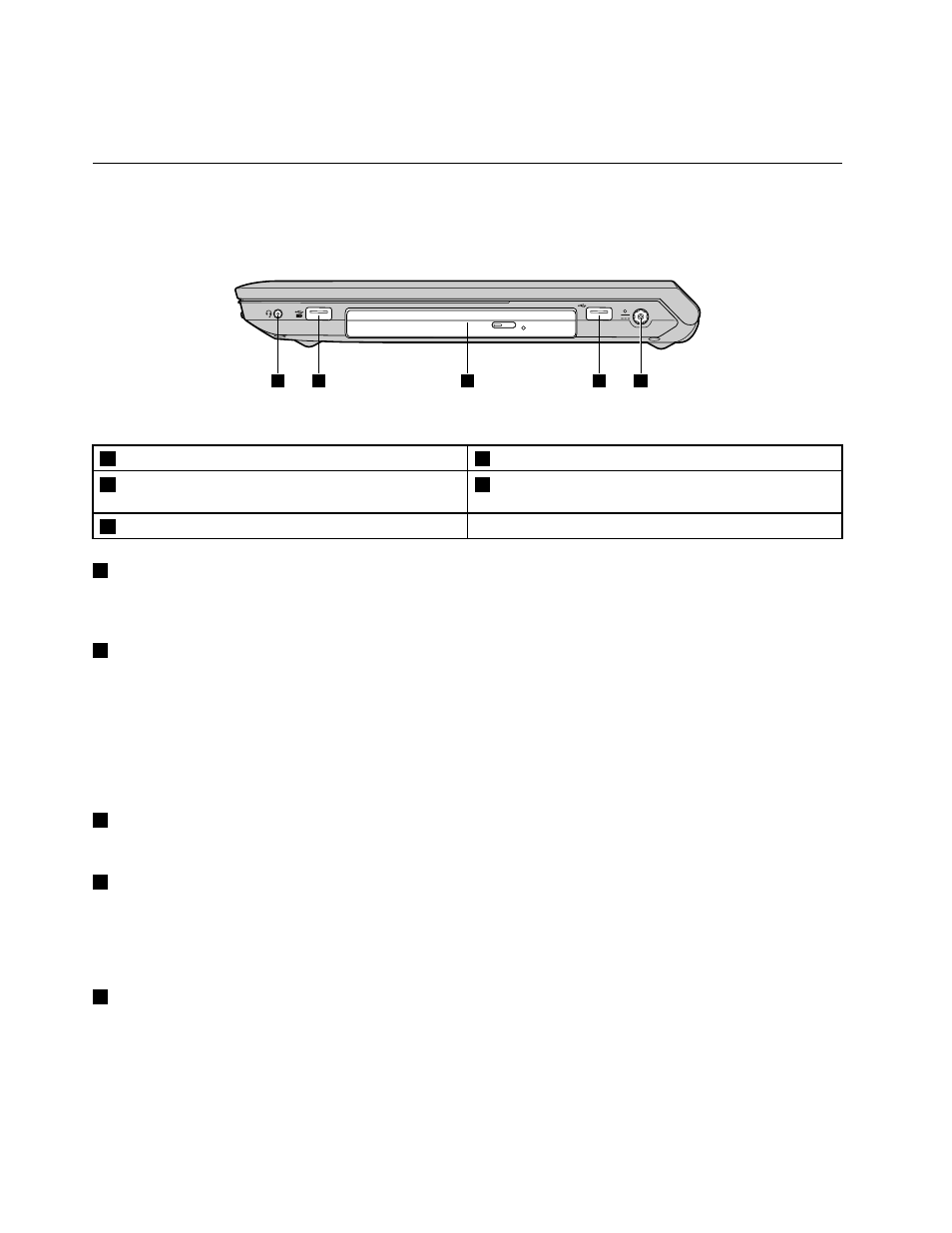

Рис. 3. Lenovo V480, V480c, V580 и V580c — вид справа
1 Гнездо звукового входа-выхода 4 Разъем USB 2.0
2 Разъем Always On USB (для моделей V480 и V580)
или разъем USB 2.0 (для моделей V480c и V580c)
5 Разъем питания от сети переменного тока
3 Дисковод оптических дисков
1 Гнездо звукового входа-выхода
Чтобы услышать звук, подсоедините через гнездо комбинированного аудиоразъема наушники или
мини-гарнитуру с 3,5-миллиметровым четырехконтактным разъемом.
2 Разъем Always On USB (для моделей V480 и V580) или разъем USB 2.0 (для моделей V480c и
V580c)
Если компьютер находится в режиме сна или гибернации, разъем Always On USB позволяет заряжать
подключенные к нему цифровые мобильные устройства и смартфоны. Подключение устройств USB
1.1 или 2.0, таких как USB-принтер или цифровая камера.
Примечание: Подключайте USB-кабель к разъему отметкой USB вверх. В противном случае вы
можете повредить разъем.
3 Дисковод оптических дисков
Дисковод для оптических дисков осуществляет чтение оптических дисков.
4 Разъем USB 2.0
Подключение устройств USB 1.1 или 2.0, таких как USB-принтер или цифровая камера.
Примечание: Подключайте USB-кабель к разъему отметкой USB вверх. В противном случае вы
можете повредить разъем.
5 Разъем питания от сети переменного тока
Кабель адаптера питания подсоединяется к разъему источника переменного тока и обеспечивает
работу компьютера от электросети и зарядку аккумулятора. Дополнительную информацию см. в
разделе “Использование адаптера электропитания и аккумулятора” на странице 13.
4 Руководство пользователя
