Приложение. Инструкции CRU

41

6

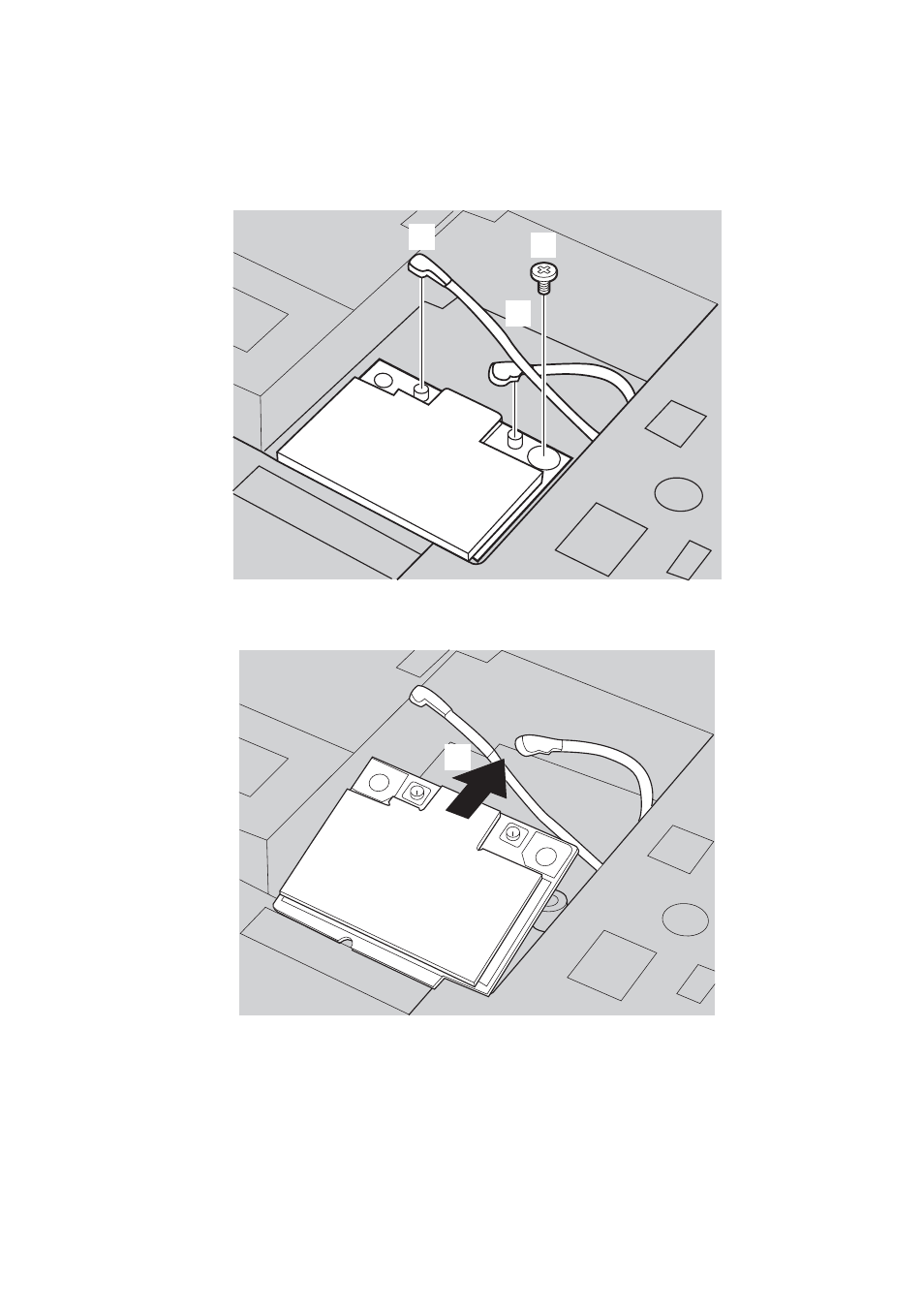

Извлеките карту в направлении, указанном стрелкой

.

7

Совместите край с контактами новой карты Mini PCI Express Card с
соответствующим разъемом.

8

Вставляйте карту, пока она не зафиксируется на месте. Закрепите карту
винтом.

9

Подсоедините кабели антенны к новой карте Mini PCI Express Card. Серый
кабель необходимо подсоединить к разъему с маркировкой “MAIN” или
“M” на карте, а черный кабель – к разъему с маркировкой “AUX” или “A”.

c

d

c

e

e
