Sven HT-475 - Инструкция (Страница 6)

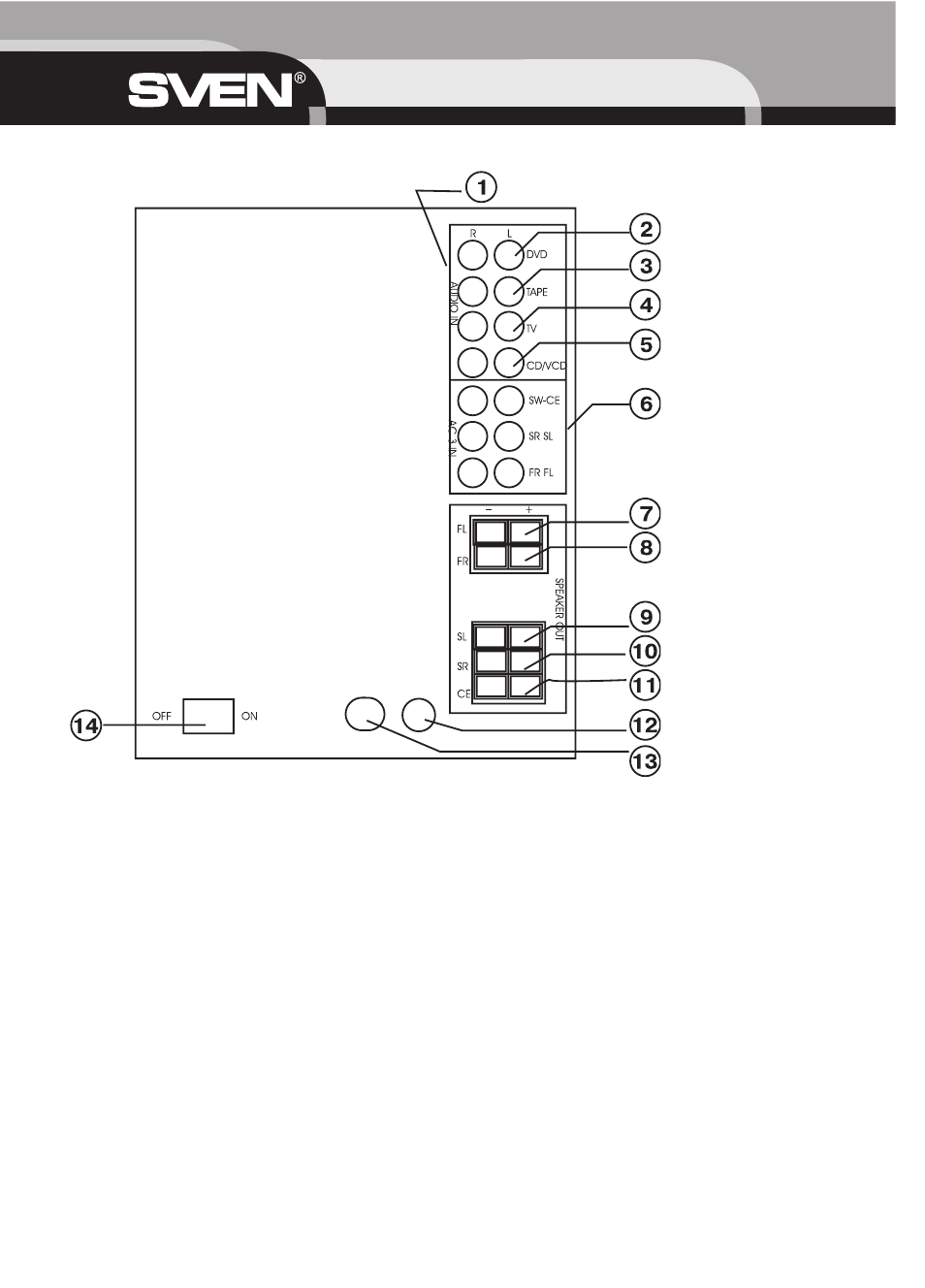

Задняя панель
(1) Входные гнезда для подключения стереосигнала
(2) Входные гнезда для подключения DVD
(3) Входные гнезда для подключения магнитофона
(4) Входные гнезда для подключения телевизора
(5) Входные гнезда для подключения CD/VCD
(6) Входные гнезда для подключения AC-3 è DTS сигналов
(7) Аудиовыход левого фронтального канала
(8) Аудиовыход правого тылового канала
(9) Аудиовыход левого тылового канала
(10) Аудиовыход правого фронтального канала
(11) Аудиовыход центрального канала
(12) Предохранитель
(13) Кабель питания
(14) Выключатель питания
6
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Рис. 2.
