1-3
1-2
1 2 3
4
6
5
7
8

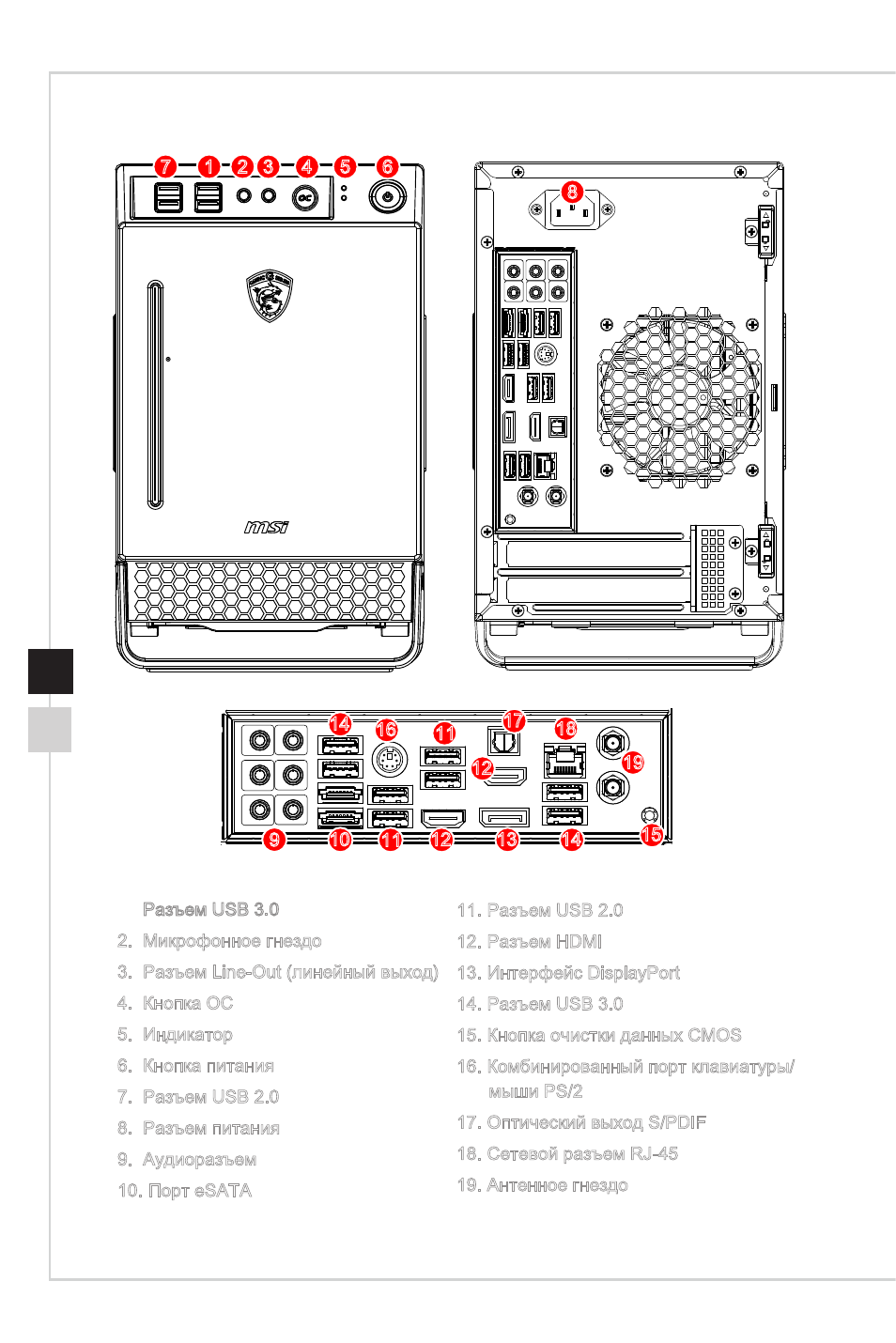

Общее описание Nightblade Z97
10
9
12
12
13
14
15
14 16
11
11
17
18
19
1� Разъем USB 3�0
2� Микрофонное гнездо
3� Разъем Line-Out (линейный выход)
4� Кнопка OC
5� Индикатор
6� Кнопка питания
7� Разъем USB 2�0
8� Разъем питания
9� Аудиоразъем
10� Порт eSATA
11� Разъем USB 2�0
12� Разъем HDMI
13� Интерфейс DisplayPort
14� Разъем USB 3�0
15� Кнопка очистки данных CMOS
16� Комбинированный порт клавиатуры/
мыши PS/2
17� Оптический выход S/PDIF
18� Сетевой разъем RJ-45
19� Антенное гнездо
