RUS
WIKA pуководство по эксплуатации модель T32.xS
05/2012 R
US based on 01/2012 GB/D
35

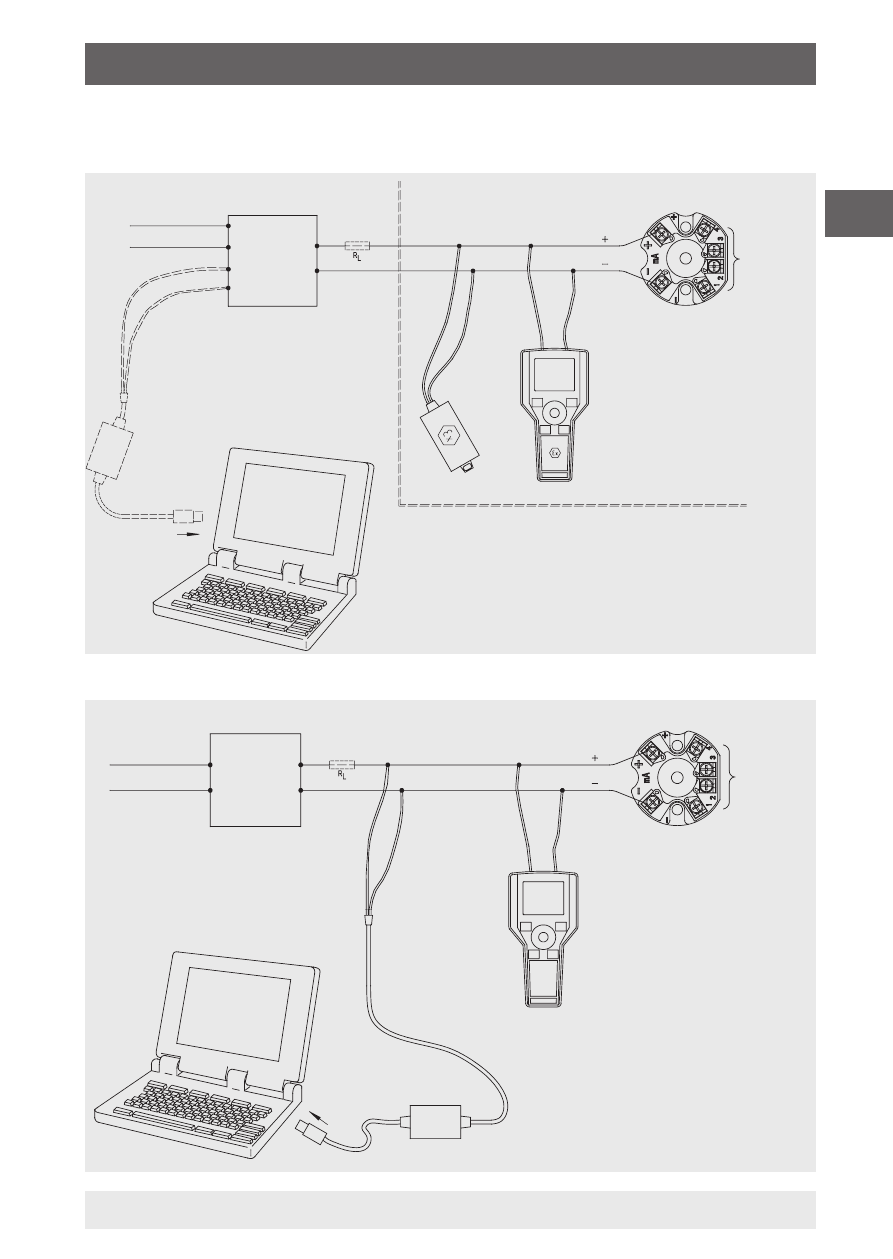

9.4.1 Типичное подключение для опасных зон (версия для
монтажа в головку термометра)
HART
®
Коммуникатор
Преобразователь
Взрывоопасная зона
Безопасная зона
11242175.02
9.4.2 Типичное подключение для безопасных зон
HART®
Коммуникатор
Модем FSK
Преобразователь
Безопасные зоны
11242299.02
RS 232-C
Bluetooth
Ex ia
USB
Модем USB
HART
®
Клеммы 1-4:
датчик, см.
обозначение
клеммных
присоединений
При RL < 250 Ом в соответствующей
электрической цепи необходимо
повысить RL как минимум до 250 Ом,
подключив внешнее сопротивление.
RL = сопротивление для канала
связи HART
®
RL мин. 250 Ом, макс. 1100 Ом
При RL < 250 Ом в соответствующей
электрической цепи необходимо
повысить RL как минимум до 250 Ом,
подключив внешнее сопротивление.
RL = сопротивление для канала
связи HART
®
RL мин. 250 Ом, макс. 1100 Ом
Преобразов
ате
ль
Пит
ание
24 В
Преобразов
ате
ль
Пит
ание
24 В
Клеммы 1-4:
датчик, см.
обозначение
клеммных
присоединений
9. Электрические подключения
