19
WIKA РЭ аналогового нормирующего преобразователя T24.10
RU
Подсоединение должно производиться в соответствии с
вышеприведенной схемой. Всегда должны быть присоединены:
красный провод - к плюсовой клемме преобразователя, и черный
- к положительной. Желтый и зеленый провода используются
только если преобразователь находится в режиме работы, и его
выходной сигнал (4-20 мА) далее обрабатывается вторичными
устройствами.
11. Программное обеспечение WIKA_TT
Программное обеспечение WIKA_TT доступно для бесплатного
скачивания на сайте www.wika.de. При установке следуйте
указаниям мастера установки программы.
11.1 Запуск программы.
Запустите программу двойным щелчком на иконке WIKA_TT.
11.2 Связь с преобразователем.

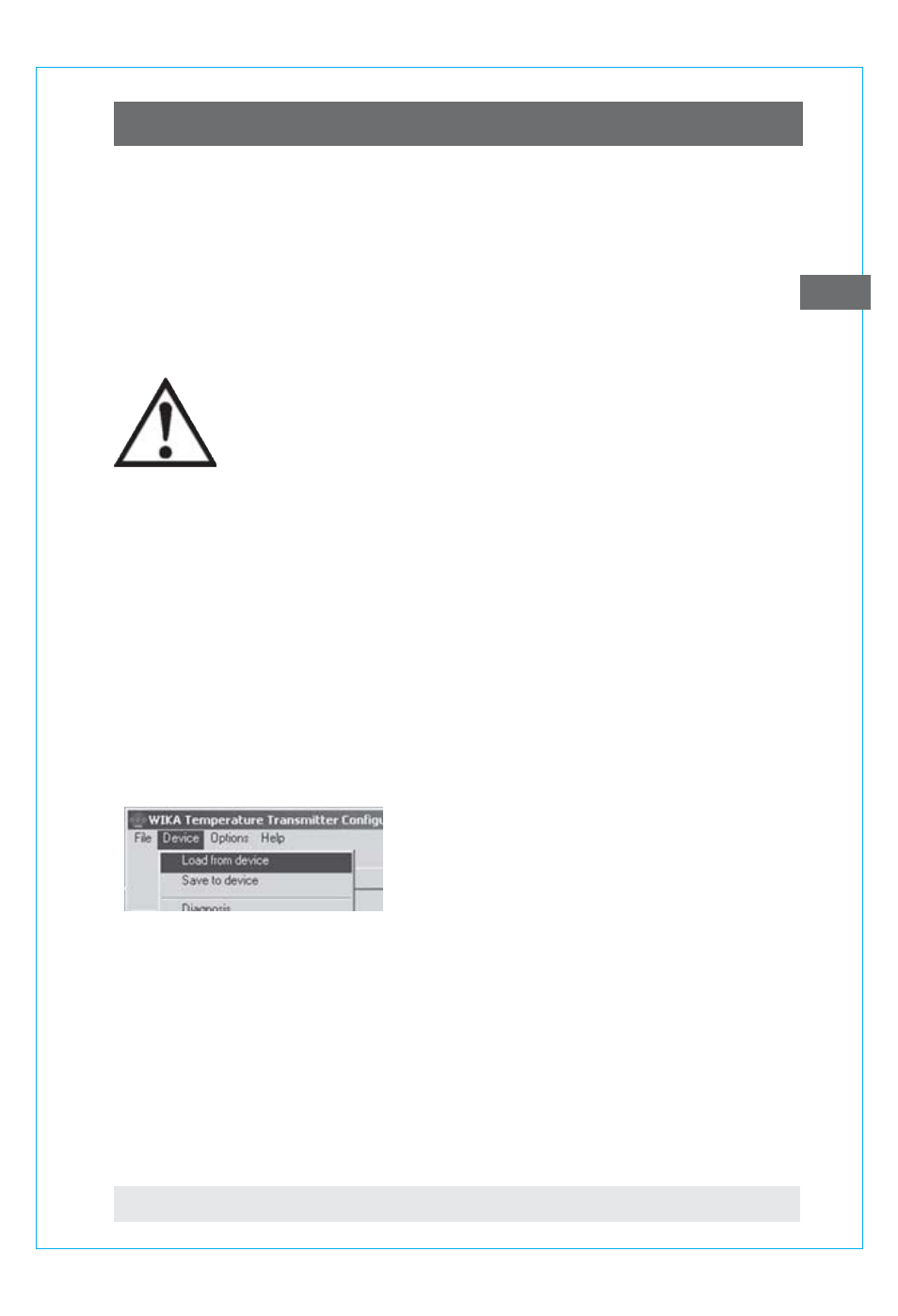

Выбором опции "Device"/"Load from
device" устанавливается связь с T24.
На дисплей выводятся данные по
подключенному T24.
Теперь у Вас есть доступ к таким параметрам конфигурации,
как:
- тип термометра сопротивления (ТС) и схема его подключения,
- диапазон и единица измерений,
- сигнализация о сбое в случае обрыва ТС,
- информация о приборе
- защита от переконфигурирования и функции дигностики.
При переконфигурировании преобразователя необходимо
вывести данный измерительный канал из автоматического
режима обработки сигнала, для того, чтобы результаты
переконфигурирования не повлияли на действующий
технологический процесс.
10. Подключение программатора PU348/ 11. ПО WIKA_TT
