4. Ввод в эксплуатацию / ... / 6. Электрическое подключение
Жидкая среда Газообразная среда
Среда Жидкость Жидкость
с паром Пар Газ Влажный
газ Газ-конденсат
конденсат кипящая
жидкость сжиженный
газ сухой газ газ с
жидкостью пар
Манометр
выше точки
отбора
давления
Манометр
ниже точки
отбора
давления
11297264 07/2008 RU
WIKA Руководство по эксплуатации. Серия INTELLiGauge
Присоединение к давлению
В соответствии с основными техническими правилами для манометров
(например, EN 837-2 “Выбор и рекомендации по установке манометров”).
5. Расположение на объекте

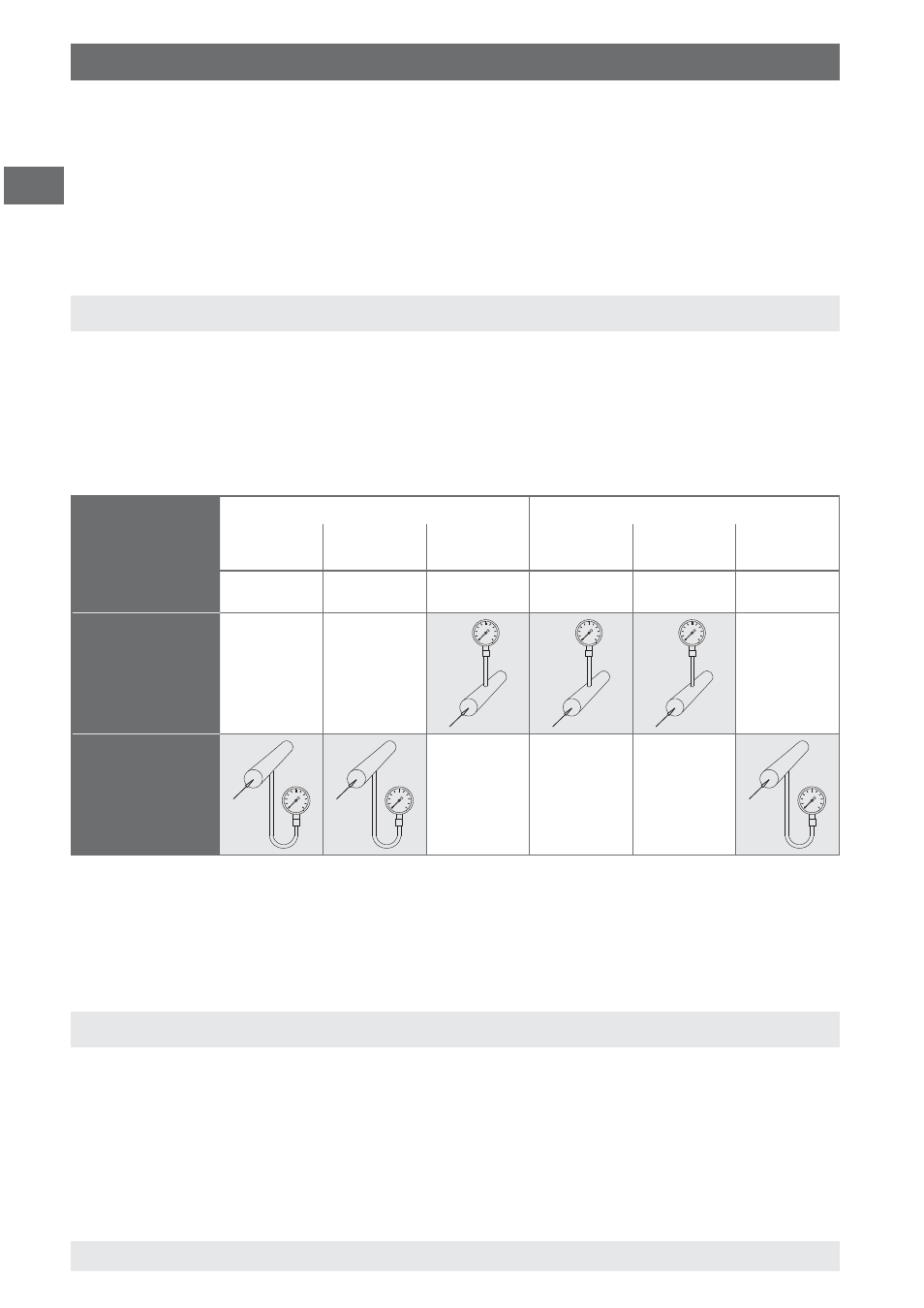

Расположение манометра при измерении различных сред.
6. Электрическое подключение
Электрическое подключение осуществляется при помощи L-разъема. Схемы
подключения приведены на рисунках. Также схема, выходной сигнал и
требуемое напряжение питания указываются на этикетке прибора.
