8 WIKA Руководство по эксплуатации PSD-30
Схемы подключения

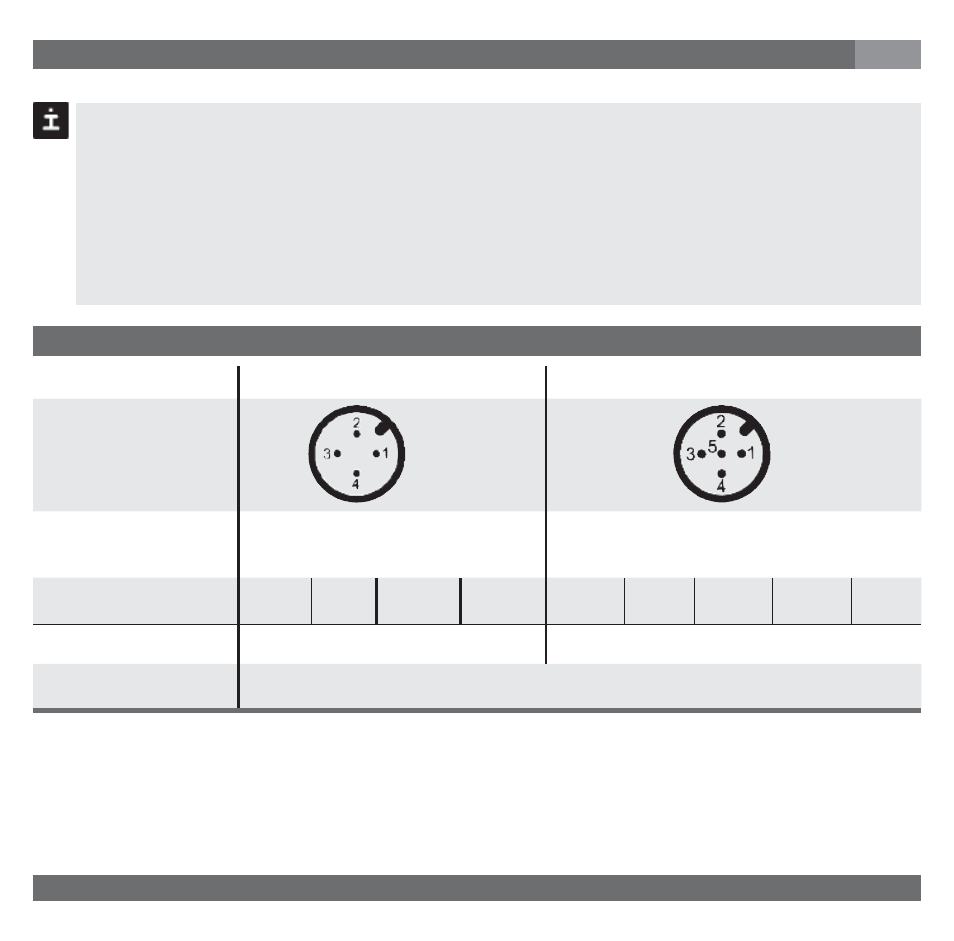

Разъем M12x1, 4-пиновый Разъем M12x1, 5-пиновый
2 переключающих выхода или
1 переключающий выход +
1 аналоговый выход
2 переключающих выхода +
1 аналоговый выход
U+ = 1 U- = 3
SP 1 = 4 /
C = 4 SP2 = 2 /
S+ = 2
U+ = 1 U- = 3
SP1 = 4 /
C = 4
SP2 = 2 S+ = 5
Защита оболочки
IEC 60 529
IP 65 и IP 67 IP 65 и IP 67
Указанный класс защиты гарантируется только при подключении прибора при помощи штатных
электрических разъемов и если он присоединен к ответному присоединению давления
Обозначения:
U+
"Плюс" напряжения питания
U- "Минус" напряжения питания
SP1 Точка переключения 1
SP2 Точка переключения 2
S+ Aналоговый выход
C Связь по интерфейсу IO-Link
7. Ввод в эксплуатацию, работа RU
„ Заземление осуществляется через присоединение корпуса к процессу.
„ В качестве источника питания используйте оборудование с ограничениями по
EN/UL/IEC 61010-1, раздел 9.3, с ограничением по току 4 А при напряжении
питания U+ = 35 V (DC). Источник питания должен иметь отдельный
выключатель.
„ Для использования в США и Канаде: подключение может быть произведено
к цепям „Class 2 Circuits“ или источникам питания „Class 2 Power Units“ в
соответствии с CEC (Canadian Electrical Code) или NEC (National Electrical Code).
Электрические подключения
