2. Ввод в эксплуатацию
2-17
Festo P.BE-CPX-FB13-RU ru 0811c
Пример 2: CPX-терминал с VTSA-пневматикой
0
1
2
3
4
1 2 3
4
5 6 7
8
5
6
8DI
8DI
4DO 8DI
2AI
Модуль №:
8DO
OP
EN
12
34
567
8
8O
7
2AO
1
Шинный узел Fieldbus CPX-FB13
2
Модуль на 8 дискретных входов
3
Модуль на 8 дискретных входов
4
Модуль на 4 дискретных выхода
5
Мультимодуль дискретных
входов/выходов
6
Модуль на 2 аналоговых входа
7
Модуль на 2 аналоговых выхода
8
Пневматический интерфейс для
VTSA-пневматики (настроенный
DIL-переключателемна 1 ... 8
электромагнитных катушек)

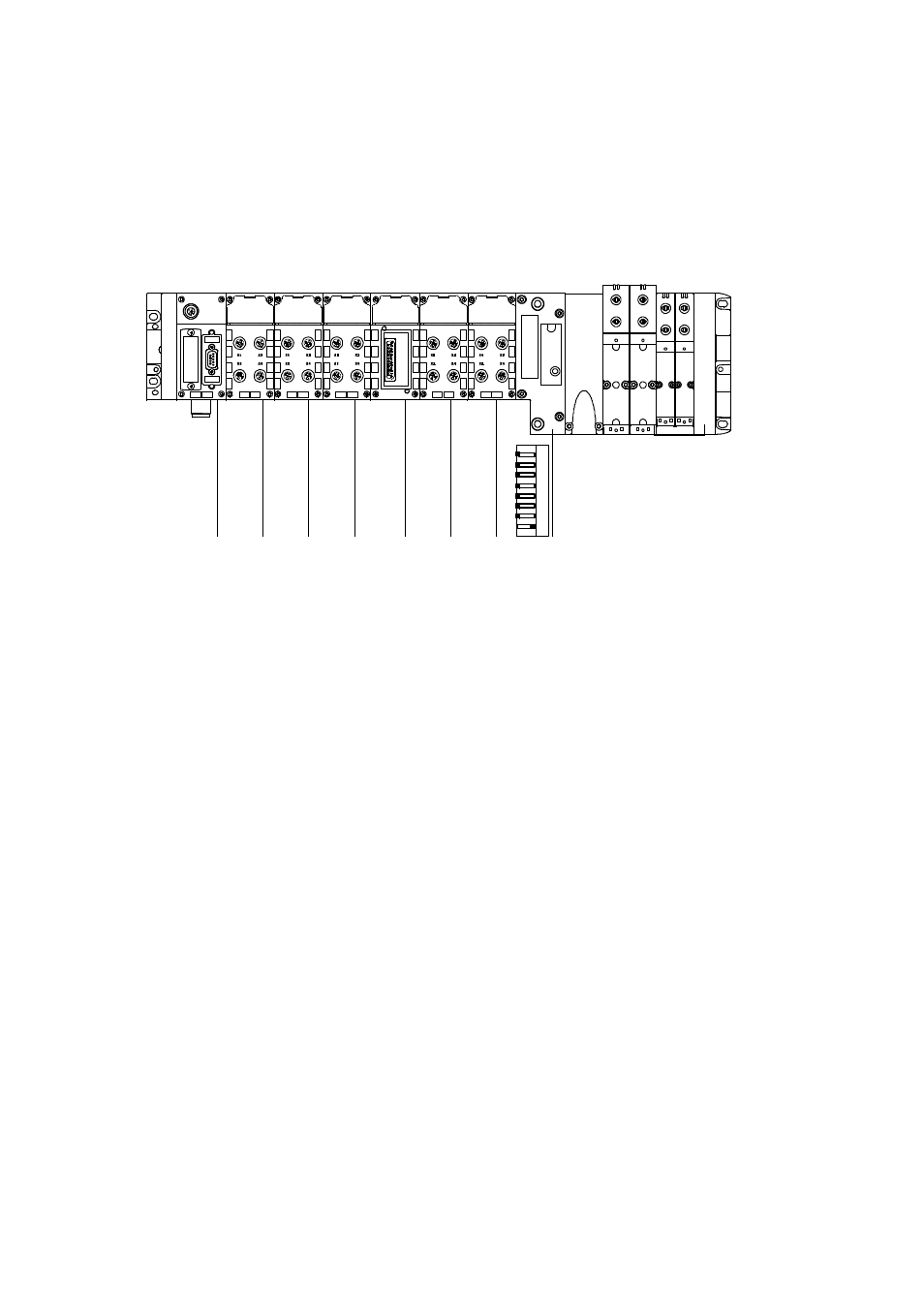

Рис. 2/3: Пример – Терминал 2 (с VTSA-пневматикой)
Сконфигурируйте CPX-терминал помодульно слева напра-
во. В следующей таблице представлена конфигурация
описанного выше в примере терминала:
