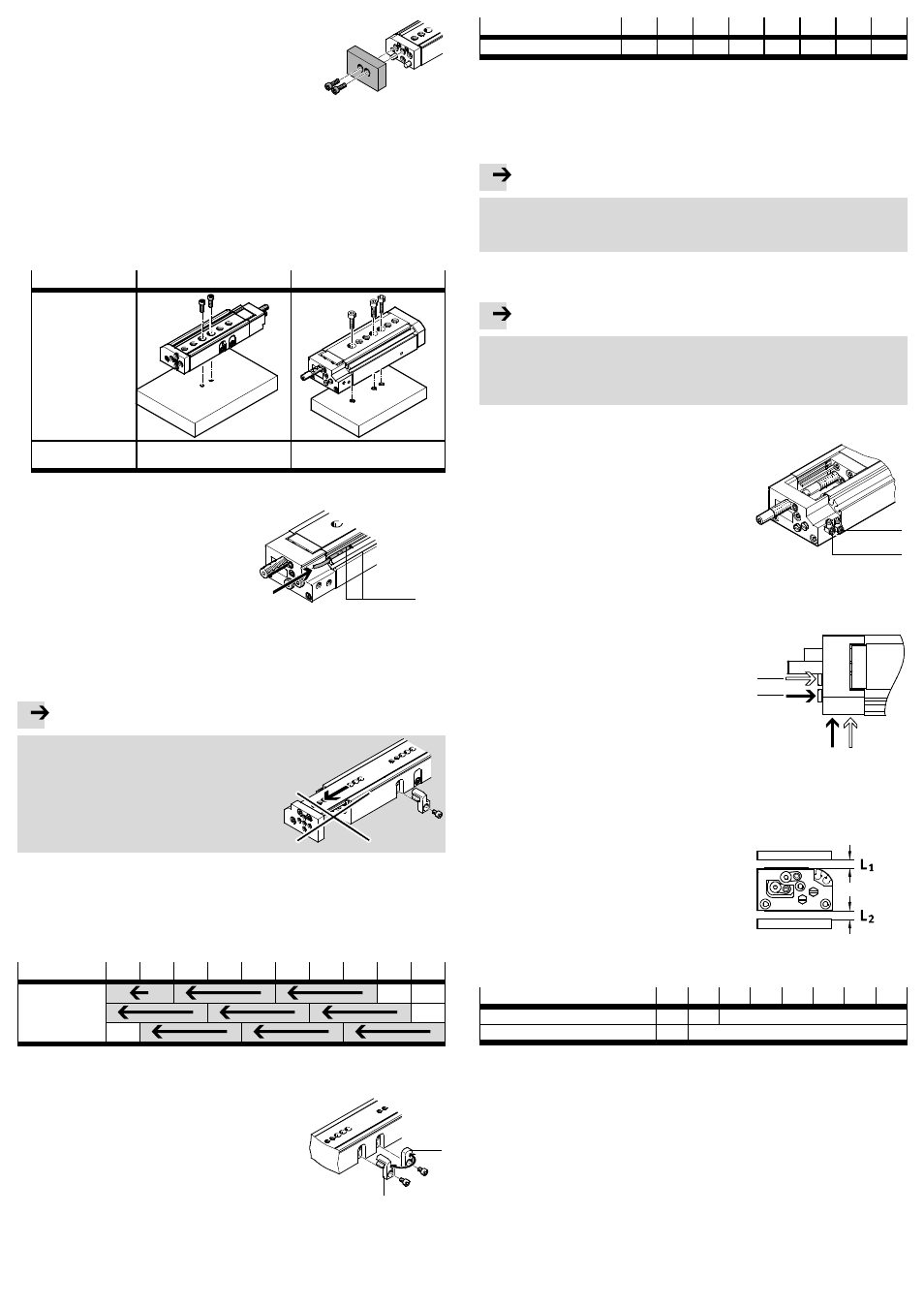

Страница 2
• Для крепления полезной нагрузки вкрутите
два винта:
– в опорную пластину или
– в каретку.
Fig. 5
Порядок монтажа DGSL
• Используйте центрирующие втулки (
принадлежности см. на сайте
www.festo.com/catalogue).
• Проверьте, требуются ли плиты-адаптеры из многокоординатного модуля
Festo.
• Закрепите DGSL с помощью указанного минимального количества винтов.
(
таблица на Fig. 6).
Доступ к сквозным отверстиям открывается при смещении каретки во втяну-
тое конеч ное положение.
Ход
< 50 мм
Ход
› 50 мм
Монтаж на
основании через:
– резьбовые
отверстия
– сквозные
отверстия
Минимальное
количество винтов
два
три
Fig. 6
Для выявления конечных положений
каретки:
• Установите бесконтактные датчики
в пазы
9.
Для DGSL-4 разрешены только бес-
контактные датчики SM
T-10.
• Для DGSL-4/-8 предпочтительно ис-
пользовать нижний, расположен-
ный на стороне опорной поверхно-
сти паз.
Fig. 7
9
Для ориентировочной настройки конечных положений:
Примечание
Перемещение каретки без жесткого
упора может привести к разруше-
нию DGSL.
• Убедитесь в том, что при демонти-
рованном жестком упоре каретка
всегда остается во втянутом ко-
нечном положении.
Fig. 8
1. Сдвиньте каретку во втянутое конечное положение.
2. Выкрутите крепежные винты жесткого упора и требуемой заслонки
aD
(
Fig. 10).
Возможно сокращение на макс. 2 стандартных хода (для DGSL-…-E диапазон
стандартного хода может быть охвачен не полностью).
Ход
0
10
20
30
40
50
80
100
150
200
Сокращение
хода
1)
Fig. 9
1)
Не для DGSL-…-E
3. Замените жесткий упор
6 заслонкой aD.
4. Снова вкрутите крепежные винты. Момент затяж-
ки приведен в следующей таблице (
Fig. 11).
Fig. 10
aD
6
DGSL
4
6
8
10
12
16
20
25
Момент затяжки
[Н·м]
0,76
1,3
1,3
2,9
2,9
6
9
9
Fig. 11
5. Выполните тонкую настройку конечных положений на демпфирующих эле-
ментах (
6 Ввод в эксплуатацию).
5.2 DGSL-…-N без демпфирующих элементов
Примечание
Эксплуатация DGSL-…-N без демпфирования приводит к поломке DGSL.
• Проследите за тем, чтобы DGSL эксплуатировался только при наличии
демпфирования.
Демпфирующие элементы для дооснащения системы демпфирования можно
заказать дополнительно и позже установить в DGSL (
10 Принадлежности).
Примечание
• Обеспечьте соблюдение следующих параметров:
– макс. допуст. сила удара (
12 Технические характеристики),
– использование защитных приспособлений (например, заглушки
10 Принадлежности).
5.3 Монтаж пневматической части
• Для настройки скорости каретки используйте
дроссели с обратным клапаном.
Они вкручиваются непосредственно в каналы
питания.
В случае типоразмера DGSL-4/-6 L-образные
дроссели на воздушном канале с торцевой
стороны обеспечивают беспрепятственный
доступ для настройки демпфирования
(
принадлежности см. на
www.festo.com/catalogue).
Fig. 12
aA
aJ
• Уберите транспортные заглушки с каналов
питания.
• С помощью шлангов подключите каналы
питания:
–
aJ выдвижение каретки
–
aA втягивание каретки
Присоединительную резьбу следует гермети-
зировать. Для DGSL имеются альтернативные
каналы
aB и aC заводского исполнения к кана-
лам питания, обеспеченным предприятием-
изготовителем. Они закрыты заглушками.
Fig. 13
aA
aB
aJ
aC
5.4 Монтаж электрической части
При опросе позиций с помощью бесконтактных
датчиков:
• Соблюдайте минимальные расстояния L
1
и L
2
между статичными или подвижными
ферритовыми нагрузками и бесконтактными
датчиками (
Fig. 14).
Так вы не допустите ошибочных переключений
в результате постороннего воздействия.
Fig. 14
DGSL
4
6
8
10
12
16
20
25
L1 до ферритных материалов
[мм]
5
5
0
L2 до ферритных материалов
15
0
Fig. 15
