h) Снимите контргайку подшипника (136) после остывания подшипников (112).
5. Закрепите пружинную шайбу подшипника (382) на валу (122).
6. Накрутите контргайку (136) на вал (122) и затяните ее.
7. Загните язычок пружинной шайбы в выборку на контргайке.
8. Покройте внутреннюю поверхность подшипника смазкой.
9. Установите внутренний подшипник (168) на валу (122).
122
168A
248A
112A
136
382
253B

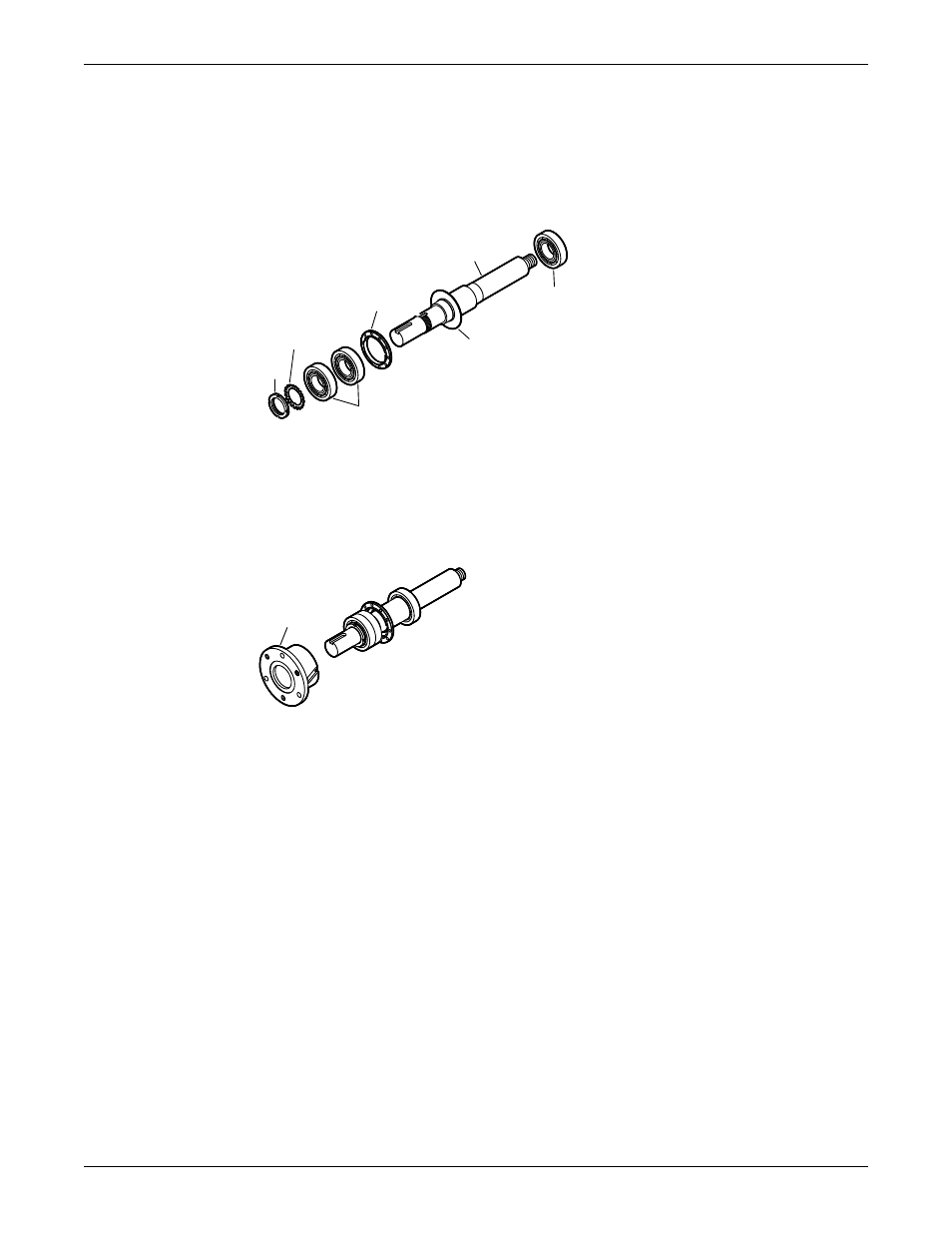

10. Установите корпус подшипника в соответствии с рисунком.
a) Покройте внешнюю часть наружного подшипника (112A) смазкой.
b) Покройте отверстие в корпусе подшипника (134) жидкой смазкой.
c) Установите корпус подшипника (134) на валу.
Не прилагайте чрезмерных усилий.
134
11. Подготовьте вал к сборке в соответствии с рисунком.
a) Затяните болты (236A) зажимного кольца в крестообразном порядке.
При затягивании используйте рекомендованные величины крутящего момента.
Убедитесь, что вал вращается свободно.
b) Установите новую кольцевую прокладку (496).
c) Установите наружное лабиринтное уплотнение смазки (332A) на корпус подшипника (134).
Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.
