На одной контргайке имеется правая резьба, а на другой – левая резьба.
Если выполняется ремонт, то велика вероятность, что была снята только одна контргайка.
Оставьте вторую контргайку на валу, чтобы сохранить центровку рабочего колеса.
Воспользуйтесь ранее записанным расстоянием между плечом подшипника и поверхностью
ступицы рабочего колеса, или же смотрите таблицу установки зазора рабочего колеса в разделе
«Разборка».
ПРИМЕЧАНИЕ:
Поверхность резьбы должна быть чистой. При необходимости удалите заусенцы. Нанесите
противозадирный компаунд на резьбу.
3. Установите компенсационные кольца рабочего колеса (142).
См. пункт «Замена компенсационных колец» в разделе «Домонтажные проверки».
4. Установите компенсационные кольца кожуха и головки (164).
См. пункт «Замена компенсационных колец» в разделе «Домонтажные проверки».
5. Установите сужающие втулки (125).
См. пункт «Замена сужающих втулок» в разделе «Домонтажные проверки».
ПРИМЕЧАНИЕ:
Соблюдайте процедуры регулировки зазора между рабочим колесом и компенсационным
кольцом. Несоблюдение процедуры установки зазора или прочих надлежащих процедур
может привести к образованию искр, непредвиденному перегреву и повреждению
оборудования.

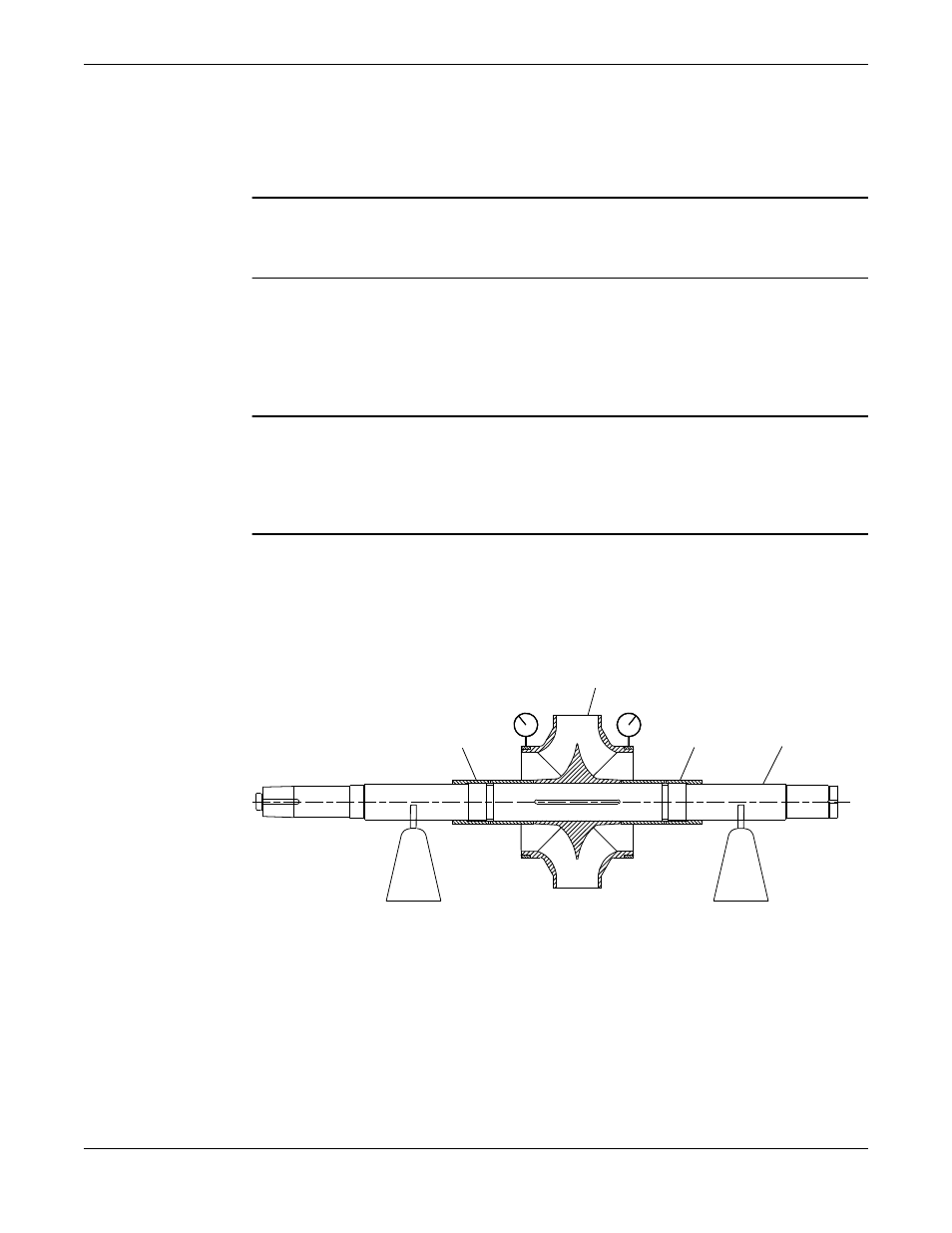

6. Измерьте величину полного замеренного биения на компенсационных кольцах рабочего
колеса, контргайках рабочего колеса и в местах посадки подшипников.
Точкой отсчета является вал. Измерьте биение компенсационных колец и гаек рабочего колеса
относительно вала с помощью циферблатного индикатора.
Допустимые значения по API перечислены в таблице с требованиями по биению втулки и
ротора.
124
101
130 122
Монтаж вращающегося узла
1. С помощью ремней и крана вставьте вращающийся узел в кожух:
Соблюдайте крайнюю осторожность, чтобы на рабочем колесе (101), гайках рабочего колеса
(124 и 130) или на поверхности сужающей втулки не образовались задиры.
a) Вставьте вращающийся узел в отверстие сужающей втулки кожуха, чтобы поддержать
радиальную сторону вала.
Это предотвратит соскальзывание насоса, которое может привести к травмированию
людей.
b) Переместите ремни и вставьте вращающийся узел до упора в кожух.
