Описание изделия
Общее описание модели
Описание изделия

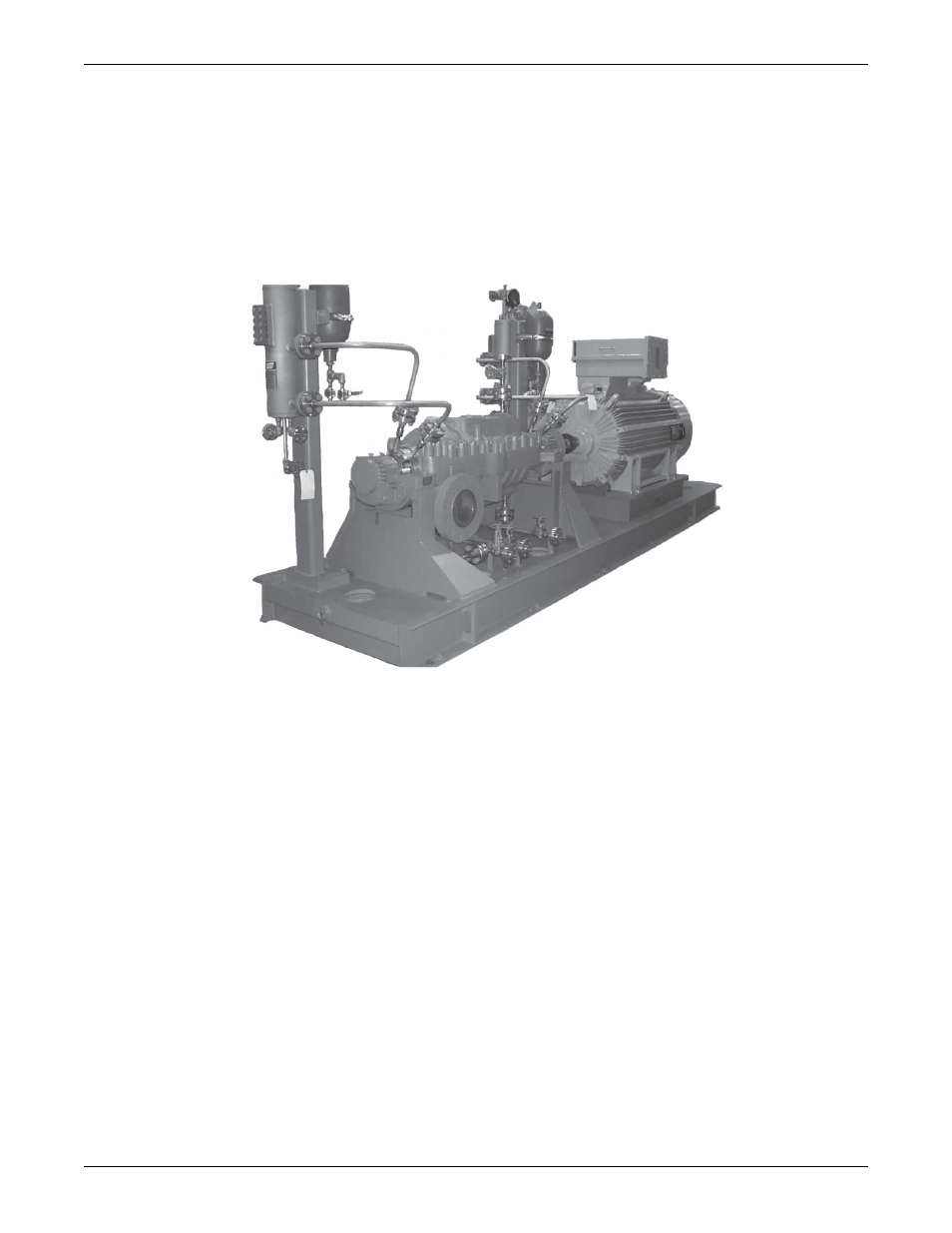

Модель 3600 является многоступенчатым горизонтальным центробежным насосом высокого
давления, расположенным между подшипниками, который соответствует требованиям стандартов
API 610 10 редакция (ISO 13709).
Кожух
На корпусе по осевой линии расположены боковые всасывающий и нагнетательный патрубок.
Стандартные фланцы ASME Class 900 имеют выступающий ободок с концентрическими канавками
и чистотой обработкой 125-250 СКЗ. Доступны также следующие виды фланцев.
• ASME Class 600 выступающий ободок с концентрическими канавками
• ASME Class 600 кольцевое соединение
• ASME Class 900 кольцевое соединение
• ASME Class 1500 выступающий ободок с концентрическими канавками
• AMSE Class 1500 кольцевое соединение
Крыльчатка
Крыльчатка полностью закрыта и удерживается на валу шпонкой.
Уплотнительная камера
Размеры уплотнительной камеры отвечают требованиям стандарта API 682 (3-я редакция)
относительно улучшения эффективности механических уплотнений.
Приводная часть
Ниже приведены характеристики приводной части насоса.
• Корпусы подшипников из ковкого чугуна стандартного типа, смазка не по классификации API
(американский нефтяной институт).
• Корпусы подшипников из углеродистой стали стандартного типа, смазка по классификации API.
• Уровень масла можно наблюдать через смотровой люк.
Описание изделия
