9
экран, но также предотвращают осаждение на нем пыли. Блок CCU не
следует ронять или подвергать воздействию ударов.

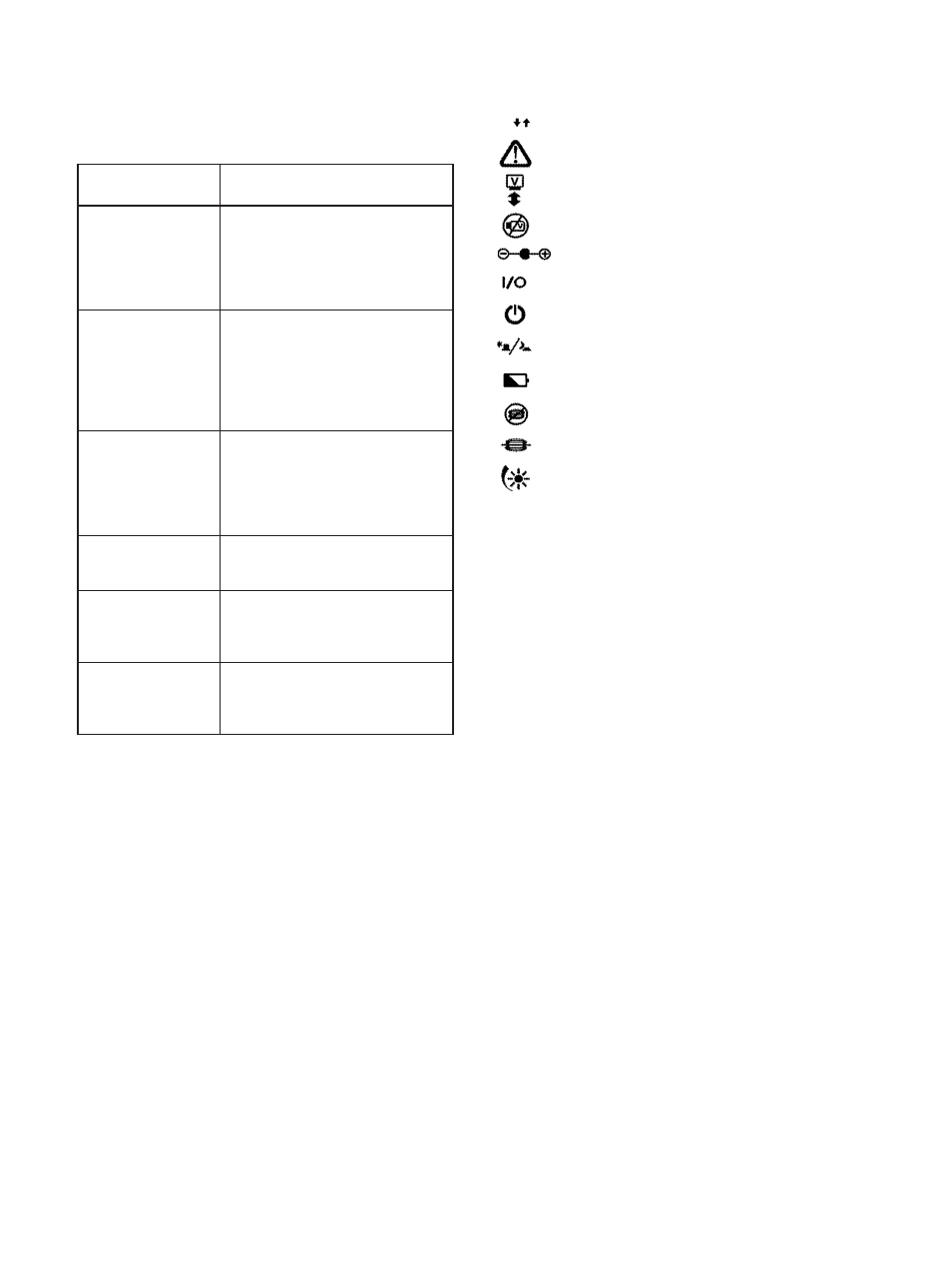

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
НЕИСПРАВНОСТЬ
ВОЗМОЖНОЕ МЕСТО
НЕИСПРАВНОСТИ
Сильные помехи
или искажение
видеоизображения
- Неисправна видеокамера, кабели или
блок CCU - Неисправен соединительный
кабель системы SeeSnake, который
подсоединяют для воспроизведения
изображения на кассетном
видеомагнитофоне
Есть освещение,
но нет видеосигнала
- Выведен на ноль регулятор контраста
и/или яркости видеомонитора
- Обрыв провода передачи видеосигнала
(штырь/гнездо 3) между видеокамерой и
блоком CCU
- Неисправность в видеокамере или в
блоке CCU
Нет видеосигнала и нет
освещения
- Не включен блок CCU или экран
видеомонитора - Неполностью
подстыкован соединительный кабель
SeeSnake или слабое соединение в
системе
- Неисправность в каком-то субузле
Есть видеосигнал,
но нет освещения
- Регулятор освещения выведен на ноль
- Неисправность в головке видеокамеры
в секции светодиода
Белое изображение на
экране
- На видеокамеру воздействует сильный
источник света
- Неверная регулировка контраста/
яркости
Шумы на изображении
– вертикальные
полосы на экране
видеомонитора
- Перегрев головки видеокамеры
Условные обозначения знаками
Знак “Внимание!”
Разъем видеовхода/видеовыхода
Нет видеосигнала
Внешнее гнездо электропитания (14-16 В пост. тока)
Вкл/выкл питания
Светодиодный индикатор питания
Переключатель день/ночь
Состояние аккумуляторной батареи
Передатчик выключен
Передатчик выключен (СД)
Состояние регулятора освещения
Инвертирование изображения видеомонитора
