Сразу же после освобождения спирали/резака и остановки двигателя
возвратить кнопку ВПЕРЕД/НАЗАД в положение ВПЕРЕД.
Загрузка спирали в коробку
ПРЕДУПРЕЖДЕНИЕ: Перед загрузкой спирали убедиться, что машина
отключена от источника электропитания.
Машины K-39, K-39B и K-40 поставляются с внутренним барабаном,
который плотно подогнан внутри к коробке спирали, что позволяет
легко заменять спираль. Машины модели K-39, которые в стандартной
комплектации имеют дополнительную спираль, поставляются с
внутренними барабанами для каждой спирали. Чтобы использовать
функцию внутреннего барабана:
1. Переместить рукоятку вперед в положение освобождения.
2. Слегка отвернуть четыре (4) винта крепления передней половины
коробки к задней половине. Слегка отвернуть каждый из винтов на
три (3) полных оборота (рис. 6).
3. Отделить переднюю половину коробки от задней, раскручивая и
разъединяя их.
4. Поднять внутренний барабан со спиралью и извлечь его из опоры.
5. Установить новый внутренний барабан в заднюю половину коробки
и вытянуть примерно 30 см спирали из внутреннего барабана
(рис. 7).

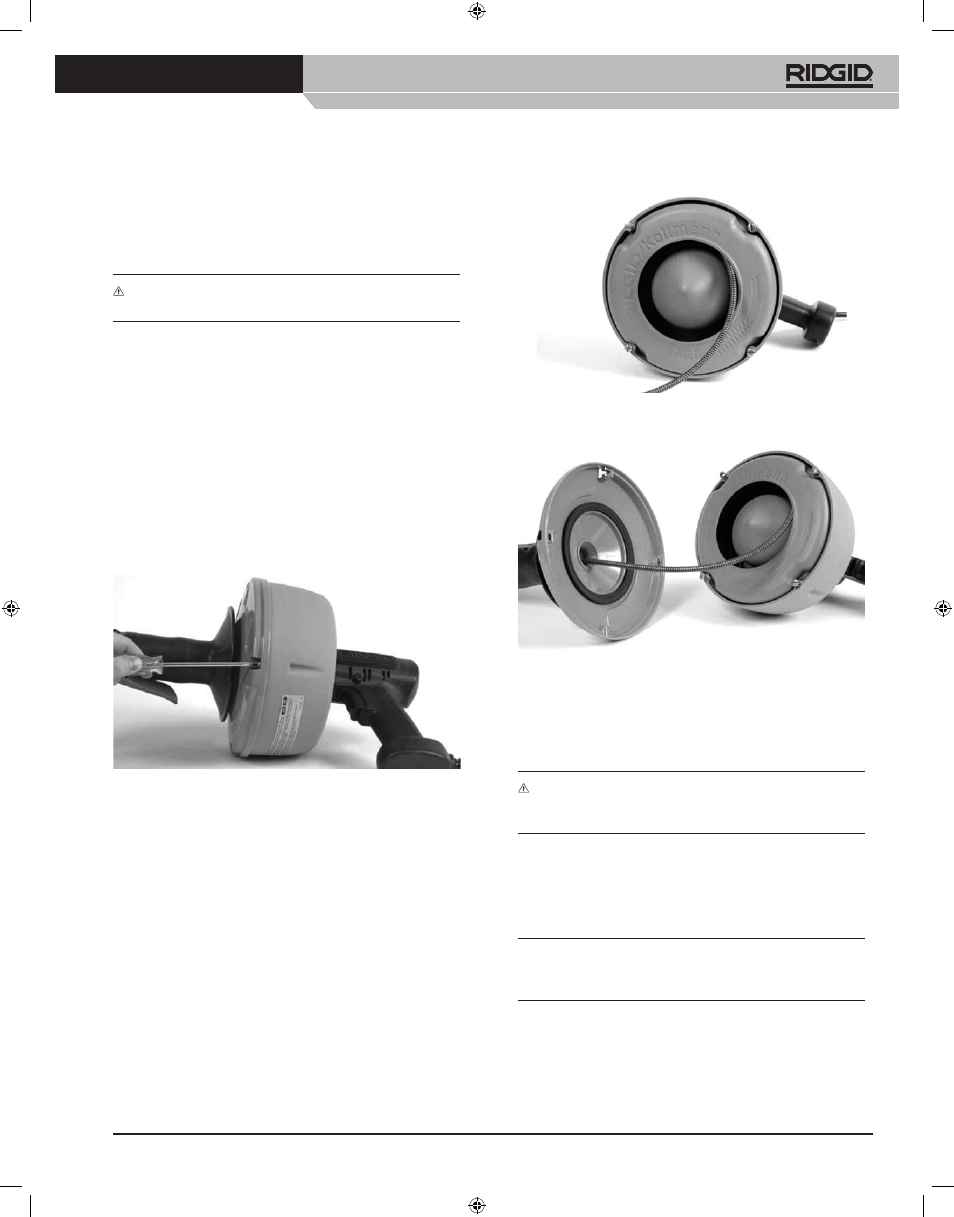

Рис. 6 – Слегка отвернуть четыре (4) винта с задней половины
коробки примерно на три (3) полных оборота
6. Провести вытянутый из барабана конец спирали через узел пере-
дней половины, совместить переднюю половину коробки с задней
половиной и повернуть переднюю часть барабана до фиксации в
штатном положении. Затянуть винты.
7. Для инструмента K-39 AF необходимо сместить вверх оба рычага
ВПЕРЕД и НАЗАД автоподачи, чтобы провести утолщенную часть
спирали через механизм автоподачи.
Рис. 7A – При загрузке спирали во внутренний барабан наматывать
спираль по часовой стрелке
Рис. 7B – Провести вытянутый из барабана конец спирали через
переднюю половину коробки.
Инструкция по техническому
обслуживанию
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением технического обслуживания
или любых регулировок убедиться, что машина отсоединена от источника
электропитания.
Инструмент для прочистки канализации
1. Спирали следует тщательно промывать водой после каждого
использования, чтобы избежать разрушающего действия некоторых
химических соединений для чистки канализации. Использовать
ингибитор коррозии спиралей RIDGID или аналогичное масло.
ПРИМЕЧАНИЕ: В нерабочем состоянии спирали следует хранить внутри
помещений для предотвращения воздействия неблагоприятных условий
окружающей среды.
При значительной коррозии или износе спирали подлежат замене.
Изношенную спираль можно определить по появлению лыски на
наружных витках спирали.
