Обозначения и функции разнообразных компонентов

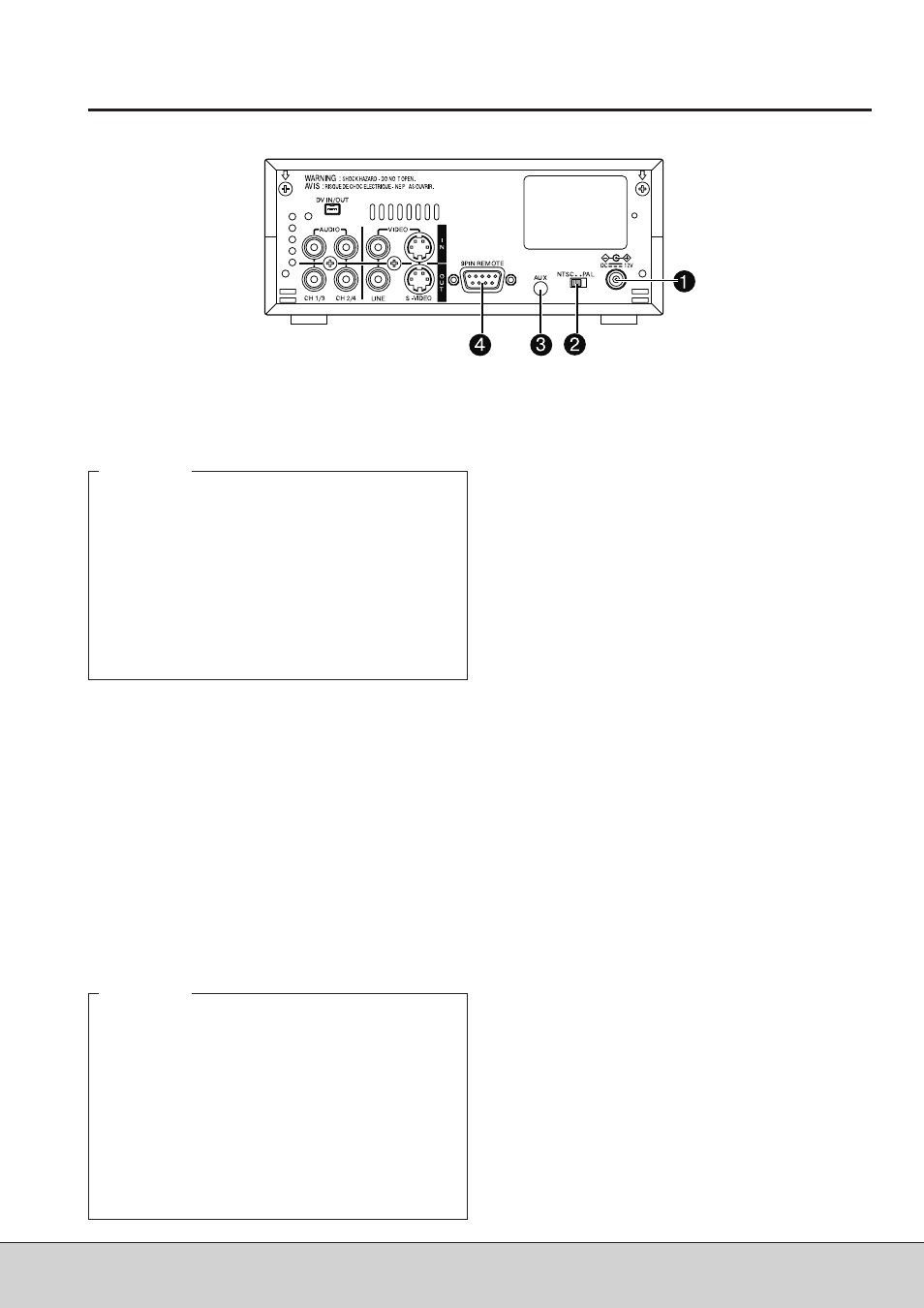

Задняя панель

'

1

Входной разъем питания пост. тока (2Р)
На этот вход подается питание 12 В пост. тока. Ис
пользуется для подключения силового кабеля,
входящего в комплект сетевого адаптера.

'

2

[NTSC/PAL] Переключатель систем цветности
NTSC/PAL
Этот переключатель используется для выбора не
обходимой системы цветности NTSC/PAL. Выби
райте систему цветности, когда подаются компо
зитные видеосигналы или раздельные YC видео
сигналы.

NTSC:

Это положение переключателя исполь
зуется, когда подаются входные сигна
лы в системе цветности NTSC. При
этом загорается индикатор NTSC, рас
положенный на передней панели.

PAL:

Это положение переключателя исполь
зуется, когда подаются входные сигна
лы в системе цветности PAL. При этом
загорается индикатор PAL, располо
женный на передней панели.

'

3

AUX
Разъем используется для заводских настроек. Не
предназначен для настройки пользователем.

'

4

[9 PIN REMOTE] 9 контактный разъем дистан
ционного управления (типа D SUB)
Этот разъем используется для подключения ви
деомагнитофона к совместимому с RS 422A мон
тажному пульту (AG A850). В этом случае видео
магнитофон

следует использовать

в

качестве

устройства воспроизведения. Чтобы управлять ви
деомагнитофоном через данный разъем, выпол
ните следующую настройку:

·

Переключатель REMOTE, расположенный на пе
редней панели, установите в положение “9 PIN”.

14

(095) 258 4205

www.panasonic.ru

Panasonic (СНГ)

·

Когда на этот вход подается питание, загорается
индикатор питания POWER, расположенный на пе
редней панели видеомагнитофона. (Когда питание
выключается, индикатор загорается красным цве
том.)

·

С помощью пункта DC IN MODE в меню SYSTEM
можно настроить, в каком режиме будет работать
видеомагнитофон непосредственно после включе
ния питания — ПИТАНИЕ ВКЛ (POWER ON), ПИТА
НИЕ ВЫКЛ (POWER OFF) или ВОСПРОИЗВЕДЕНИЕ
(PLAY).

Памятка

·

Система цветности определяется автоматически
независимо от положения данного переключателя
при воспроизведения или когда подаются входные
сигналы DV.

·

Перед тем как менять положение переключателя,
выключите питание видеомагнитофона (POWER
OFF). Если положение меняется при включенном
видеомагнитофоне (POWER ON), видеомагнито
фон автоматически выключается (OFF), а потом
включается (ON).

·

Его нельзя использовать

для преобразований

NTSC/PAL.
