Если блок купольной крышки
перемещать с чрезмерным усилием,
то это может привести к поврежден-
ию устройства.
3
Провернуть верхнюю крышку по часовой
стрелке, чтобы совместить маркер с
позицией [|||].
2. Зафиксировать положение верхней
крышки и основного узла камеры с
помощью фиксирующего винта М3
(вхоидт в комплект поставки).
Фиксирующий винт верней крышки(M3)
J

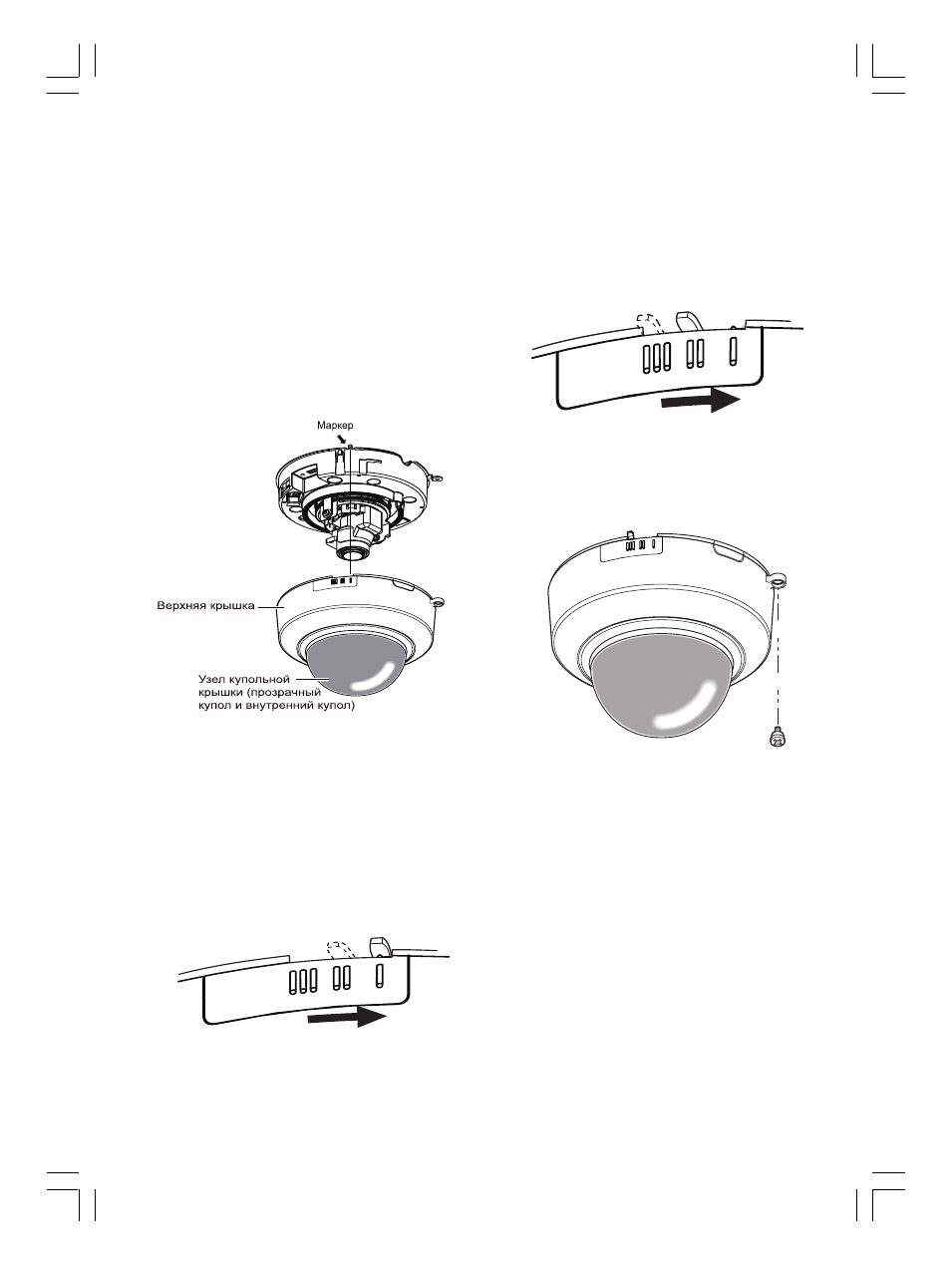

Сборка камеры
1. Установить верхнюю крышку.
1
Совместите маркер устройства с
положением [|] на купольной крышке и
установите ее.
2
Установить внутрениий купол.
Провернуть верхнюю крышку по часовой
стрелке, чтобы совместить маркер с
позицией [||].
Повернуть блок купольной крышки
направо а налево, следя за монитором.
Провести соответствующие насройки с
тем, чтобы избежать какого-либо
затемнения.
Внимание:
Для установки внутреннего купола в
нужное положение, маркер следует
совместить с позицией [||].
фокус. Затянуть ручку фиксации фокуса.
Примечание:
Чтобы изменить угол обзора путем
перемещения ручки фиксации
масштабирования, слдедует также
перемемтить ручку фиксации фокуса
для настройки фокуса.
