Подсоединения

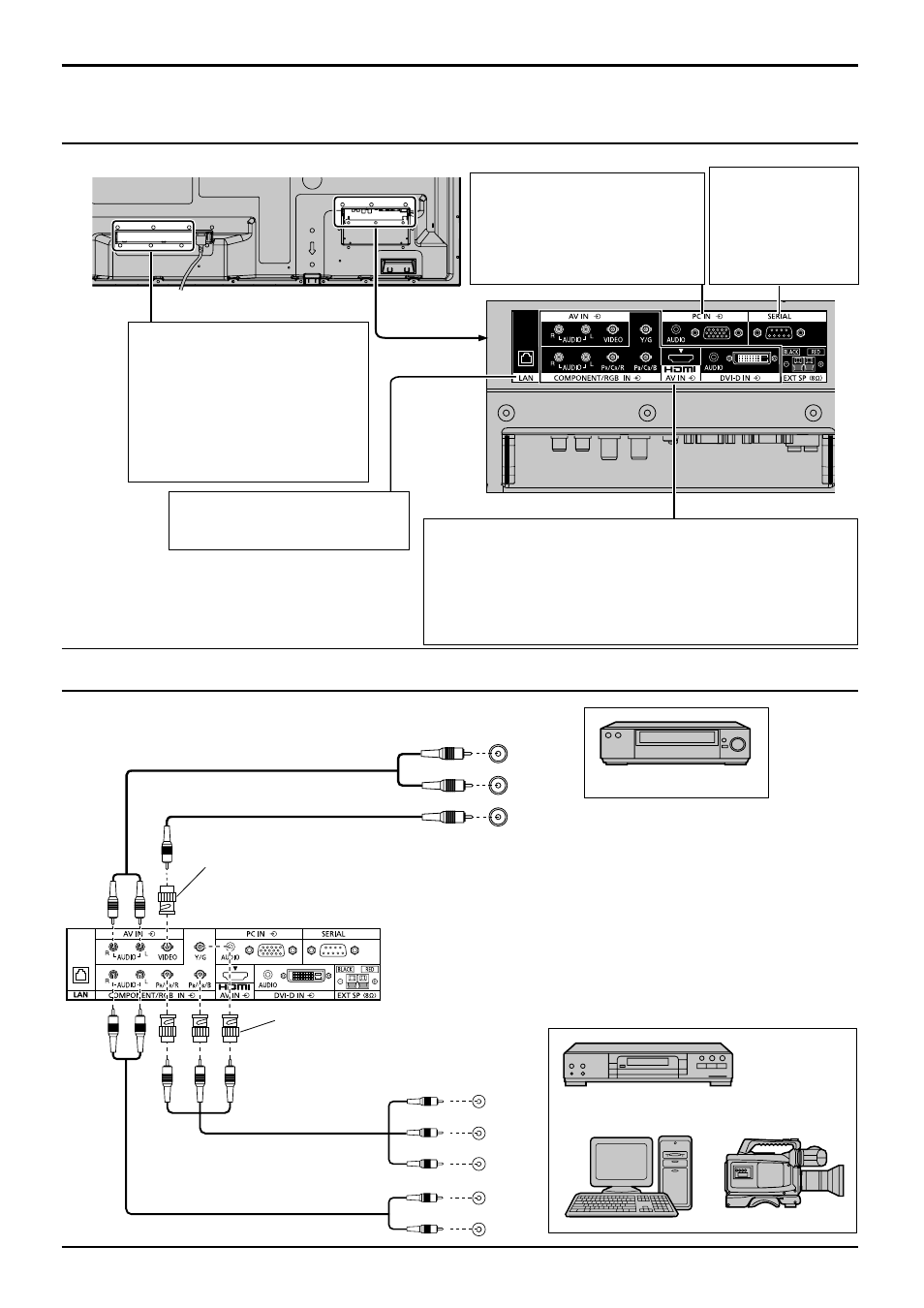

Подсоединение VIDEO и COMPONENT / RGB IN
Подсоединение видеооборудования
SLOT: Слот для установки блока
разъемов (дополнительные
принадлежности) (см. стр. 4)
Примечание:
Правый слот предназначен для установки
блока разъемов со слотом двойной ширины.
Блок разъемов со слотом одинарной
ширины не будет функционировать, если
установить его в правый слот.
LAN: Подключение к сети для
осуществления управления
устройством (см. стр. 59).
AV IN (VIDEO): Входной композитный видеоразъем (см. ниже)
COMPONENT/RGB IN: Входной видеоразъем Компонентный/
RGB (см. ниже)
AV IN (HDMI): Входной разъем HDMI (см. стр. 10)
DVI-D IN: Входной разъем DVI-D (см. стр. 10)
Подключите к видеооборудованию, например, к
видеомагнитофону или DVD-проигрывателю.
PC IN: Разъем входа с ПК
Подключите к
видеоразъему на ПК или
к другому оборудованию
с выходами Y, P
B
(C
B
) и
P
R
(C
R
) (см. стр. 11).
SERIAL: Этот разъем
используется
для
управления
плазменным
дисплеем с ПК
(см. стр. 12)
, Y , P
B
, P
R
OUT
P
R
P
B
Y
AUDIO
OUT
R
L
VIDEO
OUT
AUDIO
OUT R
L
Примечания:
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка”
на положение “Компонентный” (при подсоединении компонентного
сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 47)
• Принимает только сигналы RGB с “Синхронизация по сигналу G”.
Разъем адаптера
RCA-BNC
Разъем адаптера
RCA-BNC
DVD плеер
Видеомагнитофон
Компьютер Видеокамера RGB
Примечание:
Представленное дополнительное оборудование, кабели
и адаптер не поставляются с данным устройством.
Пример: TH-65PF20ER
