Техническая информация
P
УССКИЙ - 51
При
л
ож
ение
Вы можете управлять проектором дистанционно с помощью Пульта дистанционного управления путем
подключения ее к удаленному ДИСТ. УПР. терминалу.

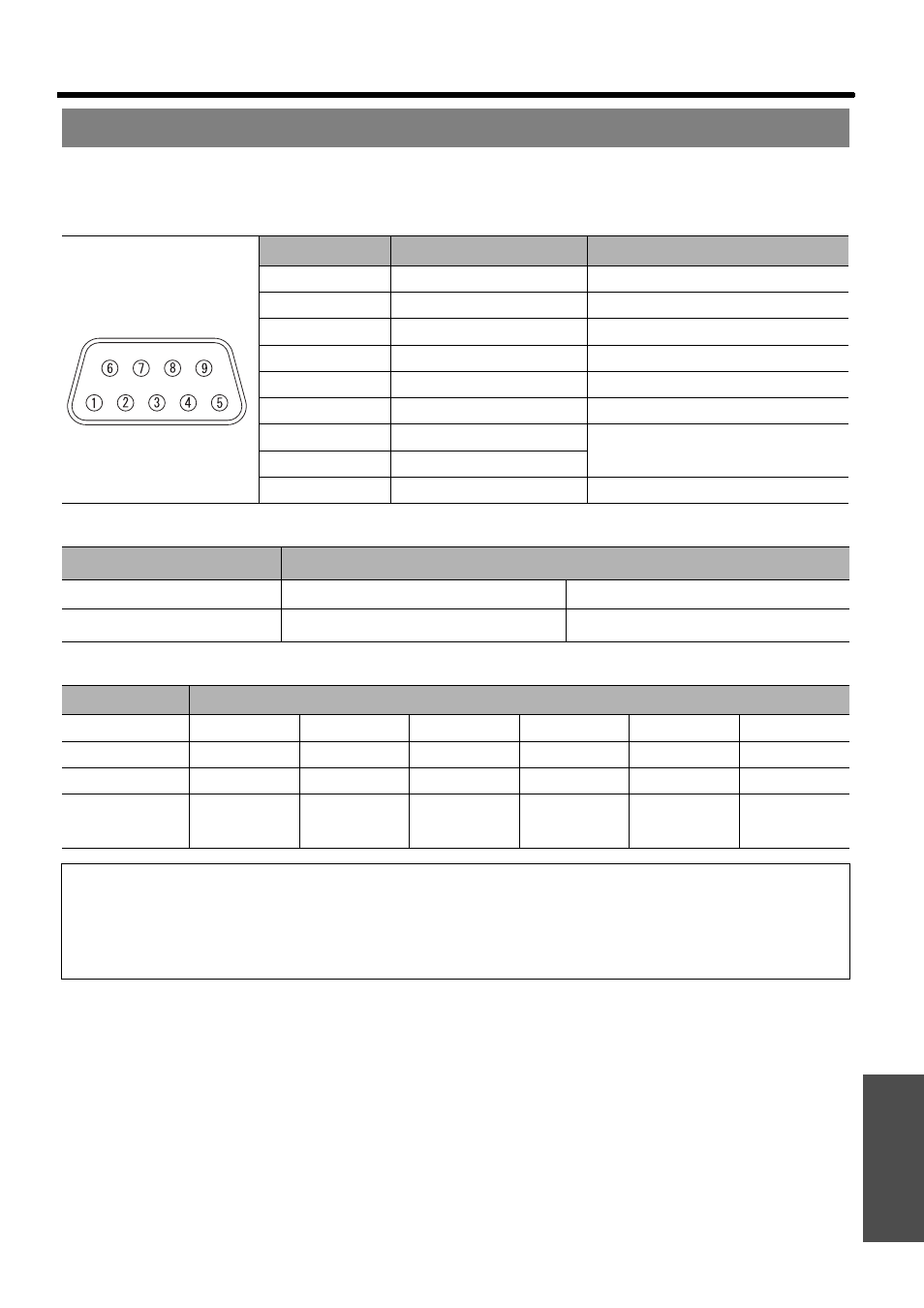

J Назначение выводов и названия сигналов
J ЛАМПА переключение
J Переключение входящих сигналов
УДАЛЕННАЯ панель управления
No. вывода Название сигнала Содержание
A GND Заземление
B ПИТАНИЕ ПИТАНИЕ ВКЛ
C ВХОД SEL3 Выбор входящего сигнала 3
D Нет соединения
E ВХОД SEL1 Выбор входящего сигнала 1
F ВХОД SEL2 Выбор входящего сигнала 2
G
Внутреннее соединение
H
I РАЗРЕШИТЬ Внешнее управление
No. вывода Установки
B - A Короткий Открыт
Действие Вкл Выкл
No. вывода Установки
C - A Открыт Открыт Короткий Короткий Короткий Открыт
E - A Открыт Короткий Открыт Открыт Короткий Короткий
F - A Открыт Открыт Короткий Открыт Открыт Короткий
Входящий
сигнал
COMPUTER1 COMPUTER2 COMPONENT ВИДЕО S-VIDEO
СЕТЬ
(Только
PT-F200NTE)
ПРИМЕЧАНИЕ:
• При коротком замыкании контактов A и I кнопки ПИТАНИЕ, Выбор входного сигнала на панели управления
проектором, а также на Пульте дистанционного управления блокируются. Кроме того, становится невозможно
использовать команды RS-232C, а также сетевые функции, соответствующие данным функциям.
• Когда контакт I “Открыт”, не замыкайте контакты A, B, C, E и F. Проектор не будет реагировать на сигналы
с Пульта дистанционного управления.
