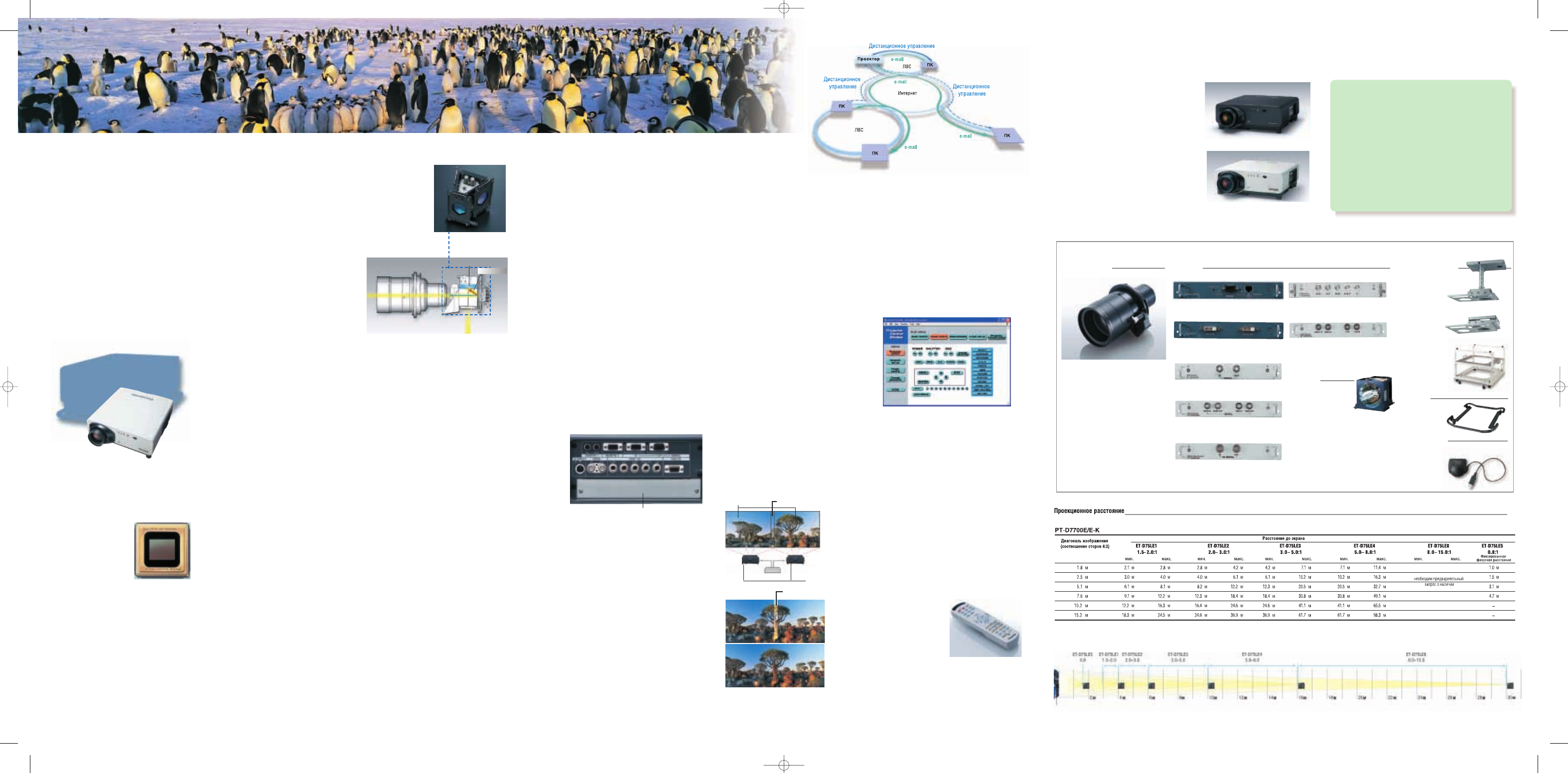

Трехчиповый DLP

TM

-проектор

в компактном корпусе

Самый яркий в мире трехчиповый DLP

TM

проектор для стационарной установки

PT-D7700E сочетает в себе новейшие
микрозеркальные чипы и уникальную оптическую
систему, основанную на запатентованной
технологии. Мы существенно уменьшили размер
корпуса, и теперь он занимает лишь одну пятую
площади, которую раньше занимали трехчиповые
проекторы, основанные на технологии DLP

TM

.

Последние технологические достижения по праву
позволяют назвать PT-D7700Е самым ярким*
трехчиповым DLP

TM

-проектором в мире. При весе

в 22 кг эта модель может решать такие задачи,
которые ранее считались невыполнимыми для
проекторов такого класса.

* По данным на июль 2004 г.

Обычные микрозеркальные проекторы
для стационарной установки

PT-D7700E/E-K – это самые яркие и легкие
трехчиповые DLP

TM

– проекторы в мире.

PT-D7700E

Исключительно высокое качество
изображения

Качество, гарантируемое трехчиповой
DLP

TM

–технологией

Основное преимущество
DLP

TM

-технологии – это

обеспечение уникального
разрешения изображения.
Кроме того, в системах,
построенных на трехчиповой
DLP

TM

-технологии, которая

считается одной из самых передовых
в мире, для проецирования каждого из основных
цветов – красного, зеленого и синего –
используется свой микрозеркальный чип. Такая
конструкция дает DLP

TM

-системам очень высокий

коэффициент полезного использования светового
потока и, как следствие, обеспечивает высокую
яркость изображения, эффективную цифровую
обработку для сведения к минимуму паразитных
шумов, линейный баланс белого,
продолжительный ресурс проектора без
деградации цветов и быстрый отклик,
исключающий какие-либо радужные эффекты.

Высокая яркость в 7000 ANSI люменов
Помимо применной высокоэффективной UHM

TM

-

лампы, в модели РT-D7700E используется целый

ряд цифровых и оптических технологий,
которые призваны реализовать весь потенциал
DLP

TM

-технологии. Эти нововведения позволяют

достичь исключительно высокой яркости
изображения (7000 ANSI люменов) в сочетании с
непревзойденным качеством цветопередачи.

Динамическая ирисовая диафрагма позволяет
достичь поразительного значения
контрастности (4000:1)
Разработанная компанией Panasonic динамическая
ирисовая диафрагма кардинальным образом
повышает значение коэффициента контрастности
до 4000:1. Система управления диафрагмой
постоянно отслеживает входной сигнал и, в
зависимости от его интенсивности, регулирует
световой поток. Эта передовая технология
позволяет обеспечить высокоскоростной
линейный отклик на изменение изображения в
диапазоне с градацией в 256 шагов. В проекторе
она используется совместно с динамическим
управлением гамма-кривой для воспроизведения
более глубокого черного цвета и сохранения
яркости светлых участков темных сцен. В
результате картинка получается более яркой и
натуральной, чем на телевизионных экранах и
компьютерных мониторах.

16-битная глубина цвета для передачи
естественности изображений на основе
пленочных кинооригиналов
Применение шестнадцатибитного управления к
каждой из RGB-матриц дает на выходе получение
8 уровней цвета, что выгодно отличает
схемотехнику PT-D7700Е от 13-битных схем
управления, используемых в других проекторах.
Такая система позволяет достичь
исключительной равномерности цветовых
переходов, которые могут принимать одну из
примерно 65000 градаций цвета.

Прогрессивное сканирование видеосигнала,
полученного на основе обработки
киноисточника (режим “3/2 Pulldown”)
Технология череcстрочного прогрессивного
преобразования автоматически определяет
сигнал, полученный на основе снятого на пленку
источника и выбирает оптимальный метод
обеспечения наиболее точного соответствия
оригиналу. Режим совместим с форматом
высокого разрешения 1080i.

Динамическое управление четкостью
В проектор встроена система автоматического
контроля четкости изображения на основе
сравнения яркости смежных пикселей. Этот
метод позволяет поддерживать четкость
картинки независимо от уровня шума в сигнале.

Высокая надежность и простота в
обслуживании

Система жидкостного охлаждения
В системах на основе DLP

TM

-технологии

микроскопические зеркала DMD-чипов
поворачиваются под определенным углом, что
позволяет управлять световым потоком.
В периоды, когда интенсивный свет не нужен,
он отражается от зеркал и не попадает
в оптический тракт. Охлаждение зеркал в эти
периоды является ключевым моментом для

Разработанная
компанией Panasonic,
не имеющая
аналогов система
жидкостного прямого
охлаждения
DMD-чипов улучшает
характеристики всего
изделия в целом и
повышает его
надежность.

обеспечения постоянства характеристик
проектора в течение всего срока службы.

Пылезащитная конструкция с герметичным
оптическим блоком
Мы свели к минимуму эффект воздействия пыли
на изображение, сделав оптический блок
полностью герметичным. Такая конструкция
гарантирует, что DLP

TM

-проектор будет выдавать

чистое и четкое изображение высокого
разрешения при более длительном сроке службы.

Двухламповая оптическая система и функция
автоматического переключения ламп
Использование двух ламп повышает яркость
изображения и сводит к нулю необходимость
приостановки презентации в случае, если одна из
ламп выходит из строя (при работе с двумя
лампами). В режиме использования одной лампы
функция автоматического переключения ламп
существенно увеличивает время непрерывной
работы проектора.

Отдельно поставляемая лампа с увеличенным
ресурсом
В качестве дополнительной принадлежности
можно заказать лампу с увеличенным ресурсом,
составляющим 4000 часов. В режиме
использования одной лампы функция
автоматического переключения обеспечивает
непрерывную круглосуточную работу проектора
без замены ламп в течение 47 недель. Таким
образом, использование UHM

TM

-ламп

значительно сокращает сроки окупаемости
проектора.

Простота замены ламп
PT-D7700E сконструирован так, чтобы
обеспечивать замену ламп в рабочем положении
проектора; лампа в этом проекторе является
единственной частью, которой требуется замена.
Сам этот факт существенно повышает общую
надежность устройства.

Чистка воздушного фильтра
Воздушный фильтр в PT-D7700E очень легко
чистится. Эта операция может быть выполнена в
рабочем положении проектора, что также
уменьшает время простоя проектора.

Охлаждающая жидкость

Проходящий

Отраженный свет

Устройство жидкостного охлаждения

Разъемы

Отсек для дополнительного
модуля расширения

Широкая гамма плат расширения

Помимо стандартных возможностей по
подключению, обеспечиваемых встроенными
разъемами, спектр подключаемых источников
можно существенно расширить за счет установки
одного из семи дополнительных плат расширения,
включая плату для SDI-сигналов.

Бесшумная работа
При разработке проектора PT-D7700E удалось
добиться существенного уменьшения уровня шума.
Новейшая система жидкостного охлаждения
оптической системы, воздуховод,
спроектированный с учетом минимизации шумов,
и система управления вентиляцией позволяют
сократить до минимума шум в помещении.
В зависимости от окружающей температуры
система управления выбирает одну из нескольких
скоростей вращения вентилятора, что позволяет
свести шум от вентилятора к минимуму и
исключает увеличение шума во время работы.

Встроенный мультиэкранный процессор

,

цветовое согласование и функция
“edge blending”

Встроенный мультиэкранный процессор
Проекторы PT-D7700E/E-K позволяют создавать
мультиэкранные проекции без использования
дополнительного оборудования. Одновременно для
создания мультиэкрана можно задействовать до 100
проекторов (матрица 10 x 10), при этом производится
калибровка на стыках краев смежных участков
картинки (функция “edge blending”).

Цветовое согласование
При совместном использовании нескольких
аппаратов эта функция корректирует отличия в
передаче цветов у разных проекторов. Точность и
легкость управления обеспечивается при помощи
специального программного обеспечения для ПК.
Благодаря тому, что настройка в этой программе
производится независимо по семи осям (красный,
зеленый, синий, желтый, пурпурный, голубой и белый
цвета), удается свести к минимуму цветовые
отклонения и обеспечить высокую точность
согласования.
Кроме того, цветовое согласование можно настроить
до установки на месте эксплуатации. Функция
цветового согласования работает с несколькими
проекторами (максимальное количество – девять
аппаратов), которые настроены на проецирование на
одном или нескольких экранах.

Калибровка яркости и цвета по краям стыкуемых
изображений (функция “edge blending”)
Эта функция управляет яркостью при перекрытии
краев изображения для создания мультиэкранных
проекций с естественным и равномерным
распределением цветов. При проецировании сигнала
от HD-источников одним проектором часть DMD-чипа
не используется. В мультиэкранных проекциях,
получаемых при помощи двух проекторов, DMD-
чипы обеспечивают увеличение горизонтального
разрешения при поддерживаемом максимальном
вертикальном разрешении.

Широкие возможности по применению

Сдвиг объектива в горизонтальной/вертикальной
плоскости
Модель PT-D7700E снабжена моторизованным
объективом, который может перемещаться вверх/вниз
и влево/вправо. Эта функция обеспечивает удобство,
точность и быстроту установки проектора.

Объективы для различных условий установки
проектора
К этому проектору подходят шесть дополнительных
объективов с разными фокусными расстояниями.
Объективы, имеющие сверхбольшие фокусные
расстояния (8.0 -15.0), очень удобны для применения,
например, в проекционных залах. Управление
трансфокатором и фокусным расстоянием в этих
объективах происходит с помощью электропривода,
что дает возможность использовать их для решения
широкого круга задач в различных помещениях – от
классных комнат до конференц-залов. Во всех
объективах используется байонетная система,
позволяющая “защелкнуть” объектив на месте в
течение нескольких секунд.

Подключение входных сигналов
Проекторы PT-D7700E/E-K оборудованы разъемами
для подключения широкого спектра сигналов – двумя
RGB-входами, одним входом для композитного
видеосигнала и одним входом для S-Video. Кроме
того, в проектор встроены вход и выход для
управления по RS-232/422, два входа и один выход
для проводного дистанционного управления.

Цветовое согласование Калибровка по краям

Проектор

Проектор

Источник сигнала

Встроенный
мультиэкранный
процессор

Без функции “edge
blending”

Встроенный мультиэкранный процессор позволяет создавать
мультиэкранные проекции без использования дополнительного
оборудования. Цветовое согласование и калибровка по краям
обеспечивают оптимальное качество мультиэкранного
изображения.

Работа в локальной сети
(опционально)

Интерфейс с проводной ЛВС
Дополнительная интерфейсная плата для
подключения к локальной сети стандарта Ethernet
10Base-T/100Base-TX позволяет включить
проекторы в сетевую инфраструктуру.
Проектор может быть подключен к существующей
локальной сети для решения задач его управления
и/или контроля.
При стационарной установке PT-D7700E/E-K
системные администраторы, несомненно, оценят
удобство такого подключения.

Управление/контроль состояния проектора через
Интернет
Проектором можно управлять также через
Интернет с помощью Интернет-браузера.

Предупреждение по электронной почте
При возникновении аварийной ситуации или при
необходимости замены лампы PT-D7700E/E-K
автоматически посылает оператору сообщение по
электронной почте, что представляет
дополнительное удобство для обслуживающего
персонала.

Другие важные функции

• В моменты, когда проекция изображения
нежелательна, механический затвор полностью
исключает световую утечку
• Мгновенное переключение (без паузы в выдаче
изображения) между входом RGB и видеовходом
• 96 ячеек памяти для пользовательских
предустановок
• Возможность использования
беспроводного/проводного пульта дистанционного
управления с функцией беспроводной мыши*
• Назначение уникального идентификатора любому
из 64 проекторов
• Скоординированное управление максимум 26
группами проекторов
(A - Z)
• Функция “картинка-в-
картинке” (применение
функции возможно
только при
использовании
комбинации
компьютерного и
видеосигналов)
• Цифровая коррекция
трапецеидальных
искажений в вертикальной плоскости

Беспроводной/проводной пульт
дистанционного управления

С функцией “edge blending”

Перекрывающиеся
края изображений

• Цифровой трансфокатор с трехкратным

увеличением

• Встроенный набор тестовых изображений,

предназначенных для настройки проектора

• Возможность выбора языка экранного меню

(доступны русский, английский, немецкий,
французский, испанский, итальянский,
китайский и японский языки)

• Дополнительное управление вентилятором при

использовании проектора на большой высоте
над уровнем моря (свыше 1400 м)

* Для использования функции беспроводной
мыши необходим также приемник ET-RMRC2,
являющийся дополнительной
принадлежностью.

Постоянная забота об экологии

На всех стадиях производственного цикла, включая проектирование,
производство и сбыт продукции, а также в процессе использования
продукции потребителем, компания Panasonic всегда заботится о
минимизации ущерба окружающей среде. Модель PT-D7700E
соответствует самым строгим экологическим требованиям:
- Для монтажа компонентов на печатные платы используется

припой, не содержащий свинца.

- При изготовлении объектива используется стекло, не содержащее

свинца.

- Материал корпуса не имеет специального покрытия и может быть

легко переработан.

- Упаковка и инструкция по эксплуатации выполнены из бумаги,

полученной при переработке отходов.

- Управление режимами работы лампы существенно снижает

потребление электроэнергии.

Возможны исполнения с черным (PT-D7700E-K) и белым
(PT-D7700E) цветом корпуса.

Дополнительные принадлежности и приспособления

Объективы

Платы

Кронштейны

Плата для подключения к локальной сети

ET-MD75NT

Плата DVI-D

ET-MD75DV

Плата для сигнала SDI (480i/576i)

ET-MD95SD1

Плата для сигнала SDI (480i/576i/480p)

ET-MD95SD2

Плата для сигнала SDI (720p/1035i/1080i/1080-24p)

ET-MD95SD3

Плата для аналогового RGB-сигнала

ET-MD95RGB

Плата для композитного видеосигнала
и сигнала S-Video

ET-MD95VM2

Лампы

Приемник

Ручка

Сменная проекционная
лампа

ET-LAD7700

Комплект сменных
проекционных ламп (состоит их двух
ламп ET-LAD7700)

ET-LAD7700W

Сменная проекционная лампа
с увеличенным ресурсом

ET-LAD7700L

Комплект сменных проекционных
ламп с увеличенным ресурсом
(состоит их двух ламп ET-LAD7700L)

ET-LAD7700WL

Кронштейн для крепления на
потолке

ET-PKD75

Кронштейн для крепления на
низком потолке

ET-PKD75S

Кронштейн
для парной установки

ET-DFD75

Приемник для использования
ПДУ в качестве
беспроводной мыши

ET-RMRC2

Ручка для переноса

ET-HAD75

Пример диаграммы диапазона проецирования

Экран с диагональю 100 дюймов

PT-D7700E-K

PT-D7700E

ET-075LE1

Объектив с переменным фокусным расстоянием
1.5 – 2.0:1

ET-D75LE1

Объектив с переменным фокусным расстоянием
2.0 – 3.0:1

ET-D75LE2

Объектив с переменным фокусным расстоянием
3.0 – 5.0:1

ET-D75LE3

Объектив с переменным фокусным расстоянием
5.0 – 8.0:1

ET-D75LE4

Объектив с переменным фокусным расстоянием
8.0-15.0:1 (необходим предварительный запрос о
наличии)

ET-D75LE8

Короткофокусный объектив с фиксированным
фокусным расстоянием: 0.8:1

ET-D75LE5

1456_2_NEW_fix 8/4/06 2:16 PM Page 1

Advertising
