Извлечение/установка проекционного объектива
PУССКИЙ - 29
На
чал
о рабо
ты

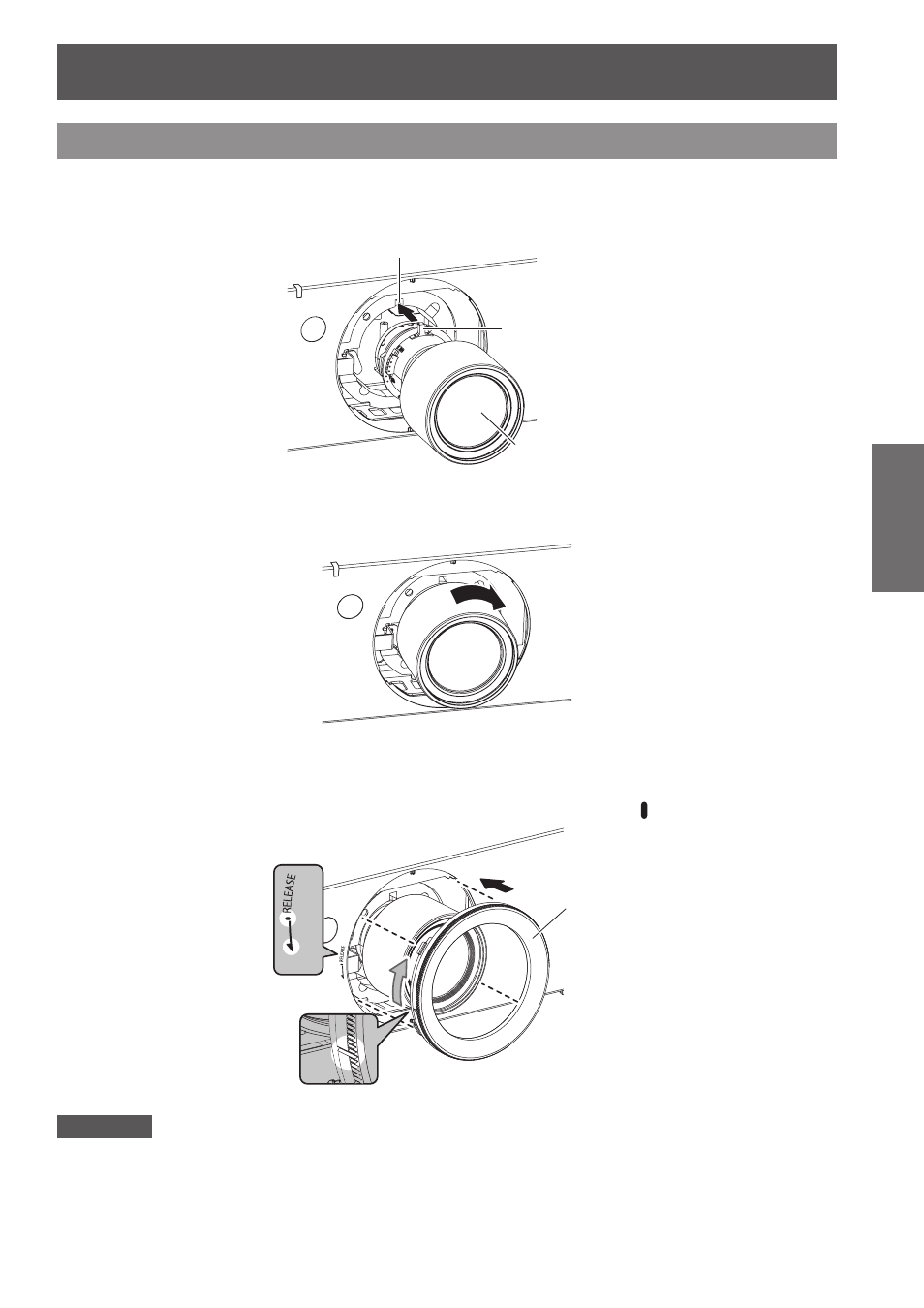

Установка проекционного объектива
1) Снимите крышку проекционного объектива, совместите направляющую
проекционного объектива с направляющим пазом на проекторе и вставьте
проекционный объектив.
Паз
Направляющая
Проекционный
объектив
2) Поверните проекционный объектив по часовой стрелке до щелчка.
3) Присоедините крышку проекционного объектива, совместив метку (паз *1) с
концом стрелки на проекторе (*2), а затем поверните и зафиксируйте крышку
проекционного объектива, чтобы паз *1 совпал с меткой *3 .
*3
*2
*1
(i)
(ii)
Крышка
проекционно
го объектива
Внимание
z
Поверните проекционный объектив против часовой стрелки, чтобы удостовериться в том, что он не
выходит.
