Дополнительные
операции
Дополнительные настройки колонок
47
VQT3M07

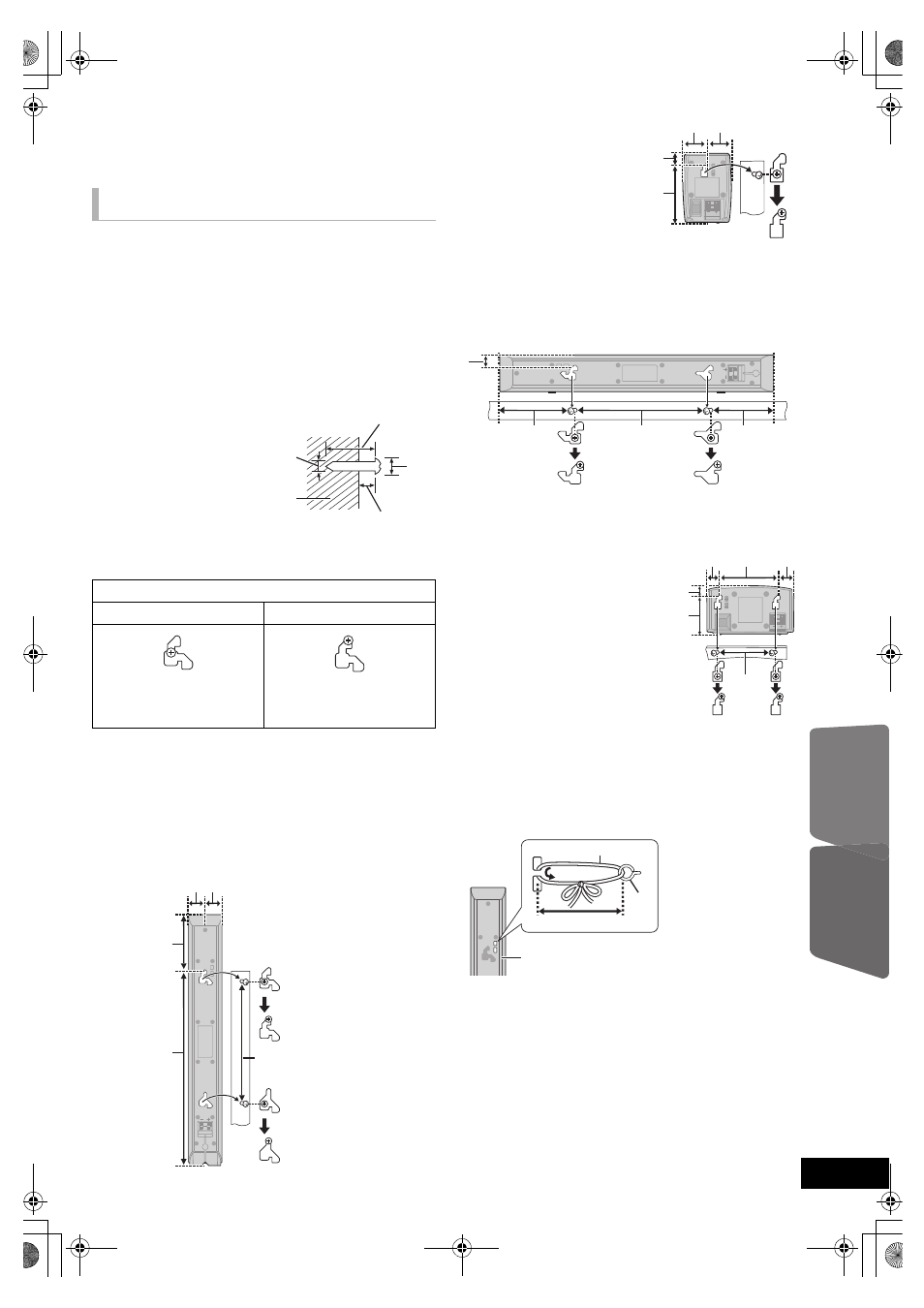

Варианты настройки колонок
Варианты установки
колонок
Все колонки (за исключением сабвуфера) можно повесить на стены.
≥ Стены или колонны, к которым будут крепиться колонки,
должны быть способны выдерживать нагрузку 10 кг на
дюбель. Перед креплением колонок на стену
проконсультируйтесь с инженером-строителем. Неверная
установка может привести к повреждению стены и колонок.
≥ Не пытайтесь закреплять эти колонки на стенах с помощью
методов, отличных от описанных в данном руководстве.
1
Забейте дюбель (не входит в комплект
поставки) в стену.
A Не менее 30 мм
B
‰ 4,0 мм
C от
‰ 7,0 мм до ‰ 9,4 мм
D Стена или колонна
E 5,5 мм до 7,5 мм
2
Повесьте колонку на дюбель, используя
отверстие в задней крышке колонки.
Используйте перечисленные ниже измерения для
определения точек крепления на стене.
≥ Оставьте как минимум 20 мм пространства над колонкой и
по 10 мм с каждой стороны, чтобы обеспечить достаточное
пространство для установки колонки.
[BTT775]
Фронтальные колонки, колонки объемного звучания
Установите на стене без основания и стойки.
[BTT270]
Фронтальные колонки,
колонки объемного звучания
F 28,5 мм
G 97 мм
H 335 мм
I 210 мм до 212 мм
J 40 мм
K 17,6 мм
L 98,7 мм
[BTT775]
Центральная колонка
[BTT270]
Центральная колонка
M 18,8 мм
N 117 мм
O 209 мм до 211 мм
P 97 мм
Q 23 мм
R 95 мм до 97 мм
S 26 мм
T 16,7 мм
U 63,7 мм
∫ Во избежание падения динамика
[BTT775]
Фронтальные колонки, Центральная колонка, колонки
объемного звучания
нанапр., Фронтальные колонки
≥ Проконсультируйтесь с квалифицированным
строительным подрядчиком во избежание повреждения
стены или динамиков.
≥ Используйте нить менее ‰ 2,0 мм, которая может
выдержать более 10 кг.
Крепление на стену
нанапр., [BTT775] Фронтальные колонки
ЗАПРЕЩАЕТСЯ
РАЗРЕШАЕТСЯ
≥ В таком положении колонка
может упасть при перемещении
влево или вправо.
≥ Переместите колонку,
чтобы винт находился в
этом положении.
A Шнурок (не входит в комплект)
B Шуруп с кольцом (не входит в
комплект)
C Не более 10 см
D Задняя часть динамика
