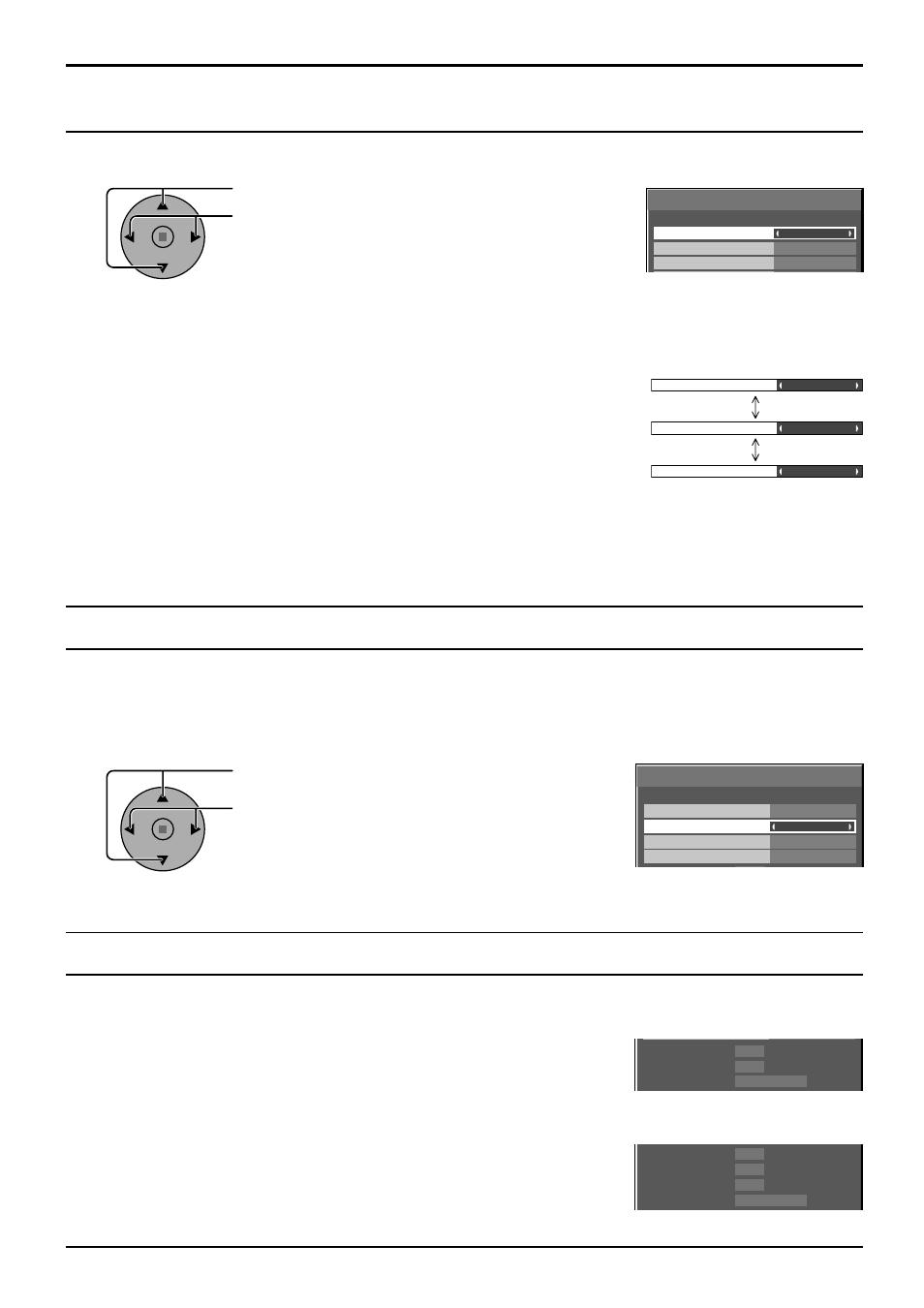

Синхронизация
Авто
Синхронизация
по сигналу G
Синхронизация
VBS
Гориз. Частота
Верт. Частота
kHz
Hz
63.98
60.02
Формат сигнала 1280×1024/60
Синхронизация
Сигнал
[ RGB ]
Виртуальный кинотеатр
Режим XGA
Авто
ВЫКЛ
Авто
Гориз. Частота
Частота синхросигнала
kHz
MHz
63.98
108.0
Верт. Частота
Hz
60.02
Формат сигнала 1280×1024/60
52
Выберите “Cигнaл” из меню “Установка” при входном сигнале RGB.
Установка сигнала синхронизации RGB:
Убедитесь, что аппарат настроен на режим входных сигналов RGB (данная функция срабатывает только для
входных сигналов RGB).
Авто:
Автоматически выбирается синхронизация горизонтального
(H) и вертикального (V) сигналов или выбирается
синхронизированный сигнал. Если вводятся оба сигнала, то
выбирается синхронизация горизонтального (H) и вертикального
(V) сигналов.
по сигналу G: Использует синхронизированный сигнал из сигнала Video G,
который вводится через штекер G.
VBS:
Использует синхронизированный сигнал из входного
композитного синхронизированного сигнала, который вводится
через штекер HD.
Синхронизация
Установка входных сигналов
Нажмите для выбора “Синхронизация”.
Нажать для регулировки.
Отображает частоту и тип текущего входного сигнала.
Эта индикация работает только в режимах входных сигналов
Компонентный, RGB, PC и Digital.
Диапазон отображения:
Горизонтальная 15 – 110 кГц
Вертикальная 48 – 120 Гц
Во время подачи на вход цифровых сигналов отображается частота
синхросигнала.
Индикация входного сигнала
Виртуальный кинотеатр
Сигнал
ВЫКЛ
Уменьшение помех
ВЫКЛ
[ Digital ]
Пропустить SDI на выход
ВЫКЛ
Обновить частоту
100 Hz
Установите активную функцию Сдвоенного блока разъемов HD-SDI (TY-FB11DHD).
Примечание:
Для этого меню установки можно выполнят, только когда выбран слот, установленный на Сдвоенный блок
разъемов HD-SDI (TY-FB11DHD).
Пропустить SDI на выход
Нажмите, чтобы выбрать опцию “Пропустить
SDI на выход”.
Нажмите, чтобы выбрать положение “ВКЛ” или
“ВЫКЛ”.
ВКЛ: Включает активный пропуск на выход.
ВЫКЛ: Отменяет активный пропуск на выход.
