Panasonic TH-103PF10RK - Инструкция (Страница 9)

1 2
AUDIO OUT
R L
AUDIO OUT
R L
SLOT1 SERIAL PC IN
AUDIO
SLOT3
P R /C R /R P B /C B /B Y/G AUDIO R L
COMPONENT/RGB IN
SLOT2
9

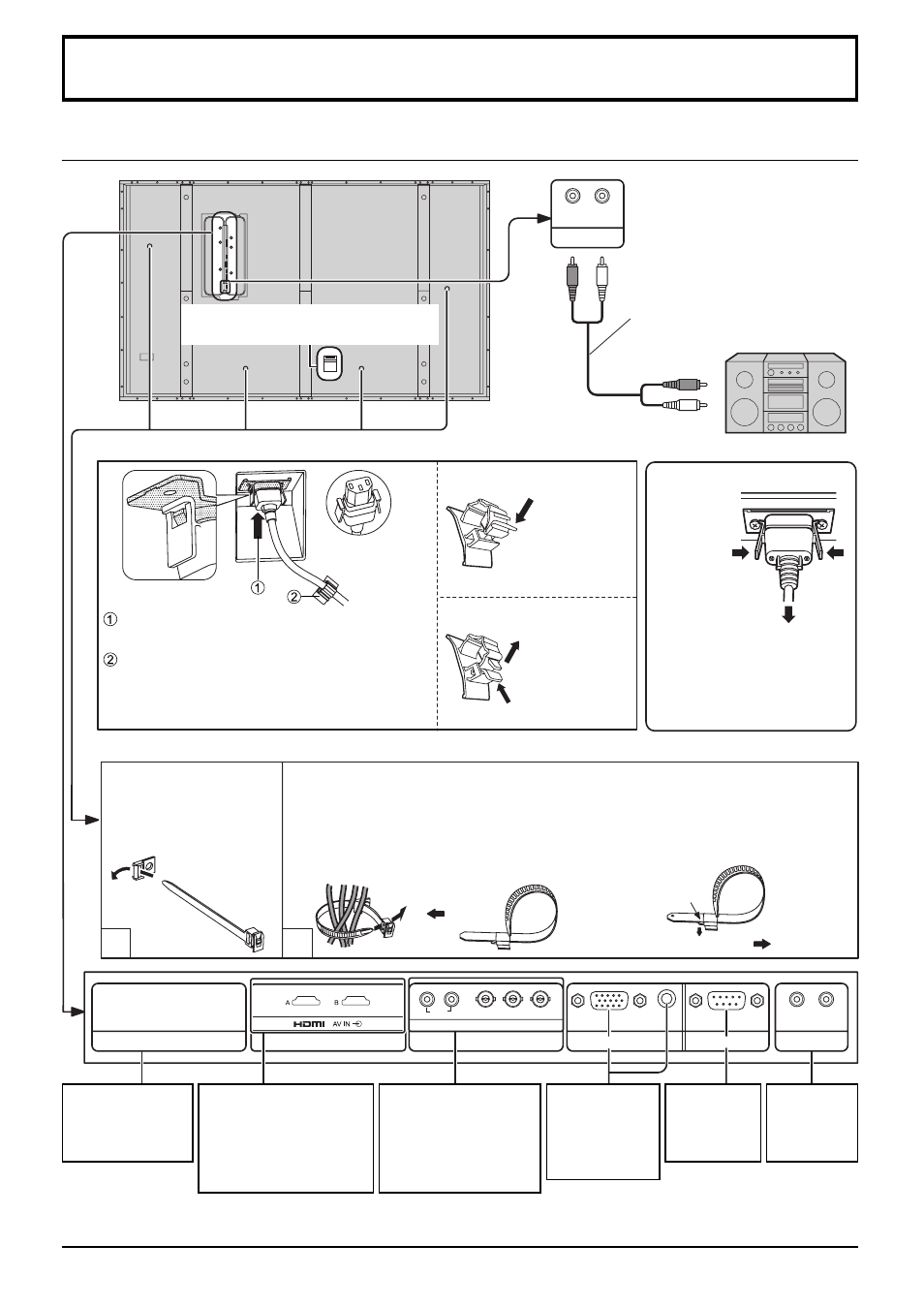

Подсоединения
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Примечание:
При выпуске с завода плата разъемов установлена в SLOT 2 и SLOT 3.
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке. Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры
с помощью прилагаемой ленты фиксации.
Чтобы затянуть: Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
Подсоединение разъемов AUDIO OUT
От разъема
SERIAL на
компьютере
(см. стр. 11)
От мониторного
разъема
EXTERNAL на
компьютере
(см. стр. 10)
Сдвоенные разъемы
HDMI (эквивалентны
сдвоенному блок
разъемов Dual HDMI
(TY-FB10HMD))
(см. стр. 12)
Дополнительный
бл ок входных
разъемов
(с крышкой)
Разъемы COMPONENT/
RGB IN и Audio IN
(эквивалентны блок
компонентных видео
разъемов BNC (TY-
42TM6A)) (см. стр. 12)
К входу
аудио
усилителя
(см. стр. 9)
Стереофонический шнур
аудио оборудование
линейный вход
Подсоединение шнура переменного тока
(см. стр. 13)
– Крепление шнура переменного тока
Закрытие
Нажмите,
чтобы
фиксатор
защелкнулся.
2.Потяните.
1. Держите
ручку
нажатой.
Открытие
Подсоедините сетевой шнур к корпусу дисплея.
Вставьте сетевой шнур, пока он не защелкнется.
Зафиксируйте сетевой шнур зажимом.
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
Отсоединение сетевого
шнура
Отсоедините
сетевой шнур, нажав
на два рычажка.
Примечание:
П р и о т с о е д и н е н и и ш н у р а
переменного тока обязательно
сначала отсоедините штепсельную
вилку шнура переменного тока от
сетевой розетки.
