Инструкция по эксплуатации Panasonic KX-DT390RU
Страница 7
Advertising
7
83 mm
100 мм
100 mm
83 mm
83 мм
100 мм
83 мм
для ЦСТ
для консоли прямого доступа KXDT390 (с 60 кнопками)
157 мм
Один винт здесь
Один винт здесь
Один винт в любой точке
Один винт в любой точке

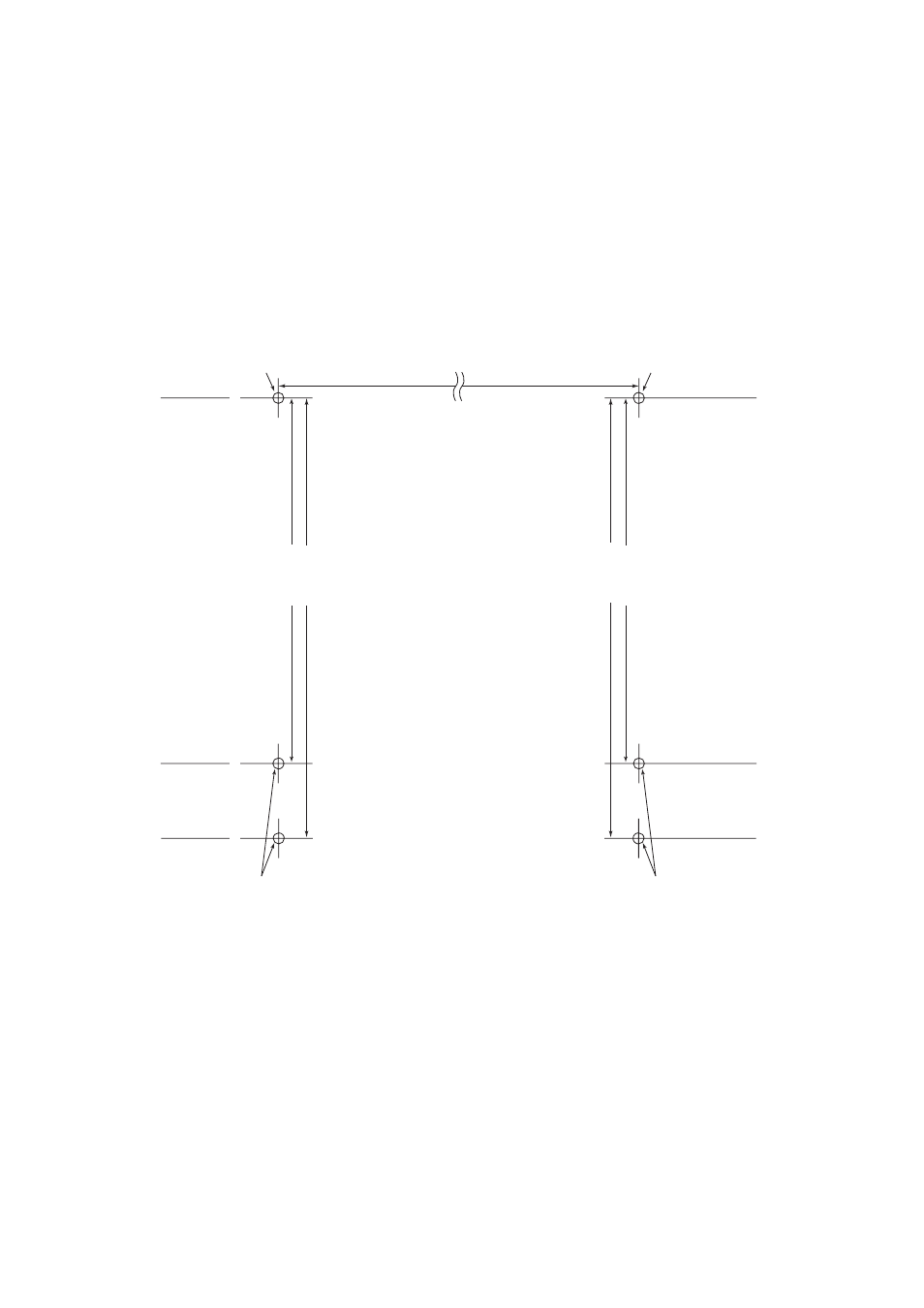

ШАБЛОН ДЛЯ НАСТЕННОГО
МОНТАЖА
1. Крепежные винты ввинчиваются в
стену, как показано на рисунке.
Примечание:
• Если KX-DT390 устанавливается за
ЦСТ, то 2 винта, предназначенные для
ЦСТ, и 2 винта для модуля KX-DT390
необходимо расположить на
расстоянии 157 мм друг от друга, как
указано выше. На этом шаблоне данное
расстояние показано не полностью, т.е.
его необходимо измерить
самостоятельно.
2. Прикрепите аппарат к стене (винты
должны войти в соответствующие
выемки в корпусе).
