Инструкция по эксплуатации Panasonic SC-HTB170
Страница 43
Запобіжні заходи
RQT9842
43
Пі
д
го
то
в
ка
до
ек
сп
л
уат
аці
ї

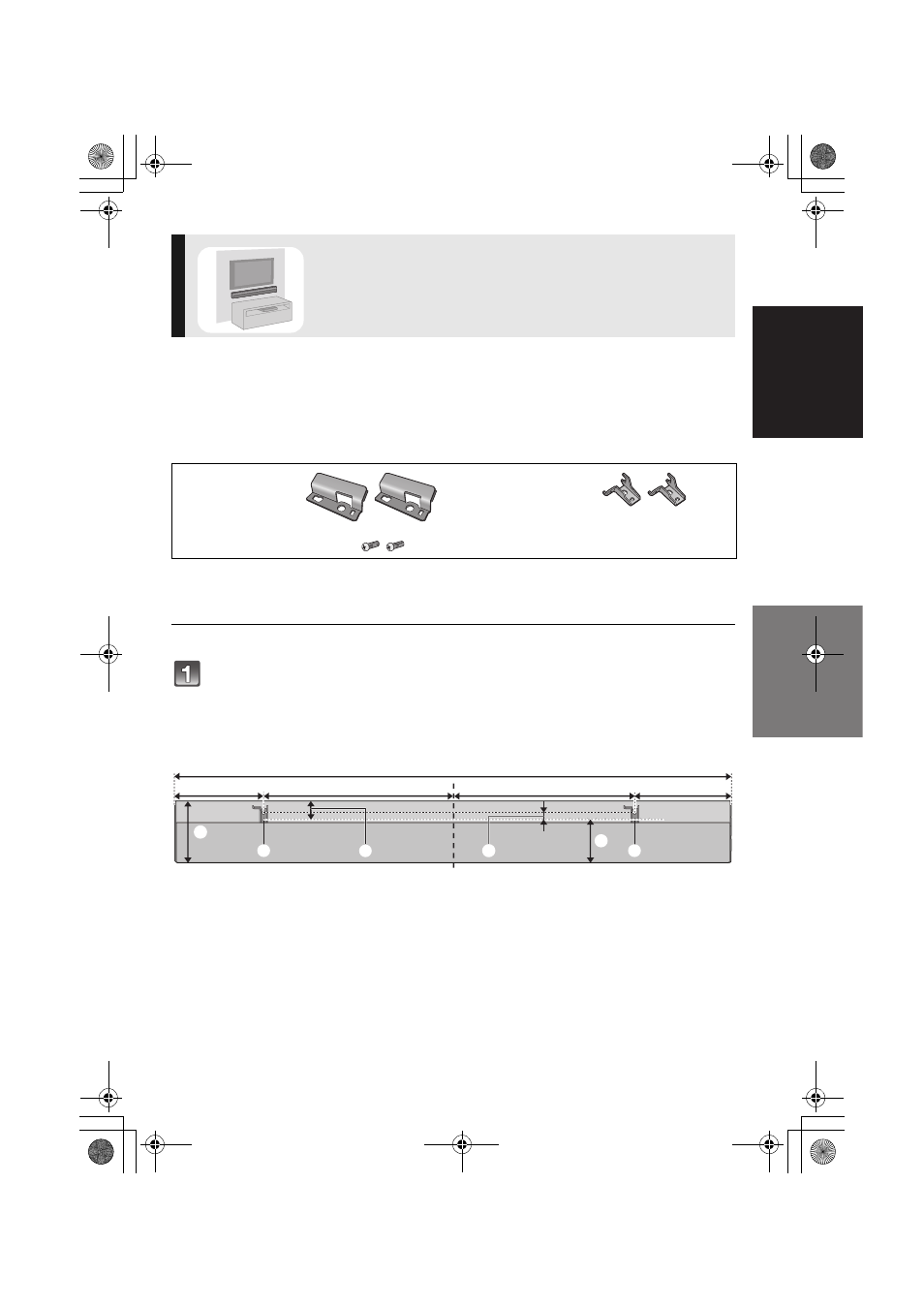

Цей пристрій можна встановити на стіні за допомогою кронштейнів настінного монтажу, що постачаються в
комплекті, тощо. Гвинт і стіна для монтажу повинні бути достатньо міцними, щоб утримати вагу щонайменше
33 кг.
Гвинти та інші деталі не входять до комплекту, оскільки їхні тип і розмір будуть залежати від монтажу.
≥ Див. опис кроку 2 щодо детальної інформації про потрібні гвинти.
≥ В якості додаткового заходу безпеки обов'язково прикріпіть шнур, що запобігає падінню.
Приладдя, що постачається в комплекті
Приладдя, потрібне додатково (є у продажу)
≥ Гвинти для настінного монтажу......................................................................................................................... k 4
≥ Шнур, що запобігає падінню .............................................................................................................................. k 2
≥ Кільця з різьбою (для прикріплення шнура, що запобігає падінню) ............................................................... k 2
≥ Використовуйте шнур, який здібний підтримувати понад 33 кг (діаметром близько 1,5 мм).
Розташуйте на стіні позиції для гвинтів.
≥ За допомогою нижчезазначених вимірювань визначте положення гвинтів на стіні.
≥ Залиште мінімум 100 мм простору над основним апаратом, щоб забезпечити достатньо місця для встановлення основного апарата.
≥ Розташуйте основний апарат таким чином, щоб праворуч від нього було не менш за 50 мм вільного простору. У
протилежному випадку може бути неможливо користуватися кнопками.
≥ Обов’язково перевірте горизонтальне відносне розташування гвинтів за допомогою спиртового рівня.
Під час кріплення основного апарата до стіни
≥ Розташуйте основний апарат на рівній вертикальній поверхні.
∏ 2 Захисні тримачі
∏ 2 Кронштейни для
настінного монтажу
∏ 2 гвинти без шайби
A
950 мм
B
153 мм
C
322 мм
D
310 мм
E
165 мм
F
105 мм
G
74 мм
H
31 мм
I
12,5 мм
J
Кронштейн для настінного монтажу (постачається в комплекті)
A
B
C
D
E
F
I
H
G
J
J
