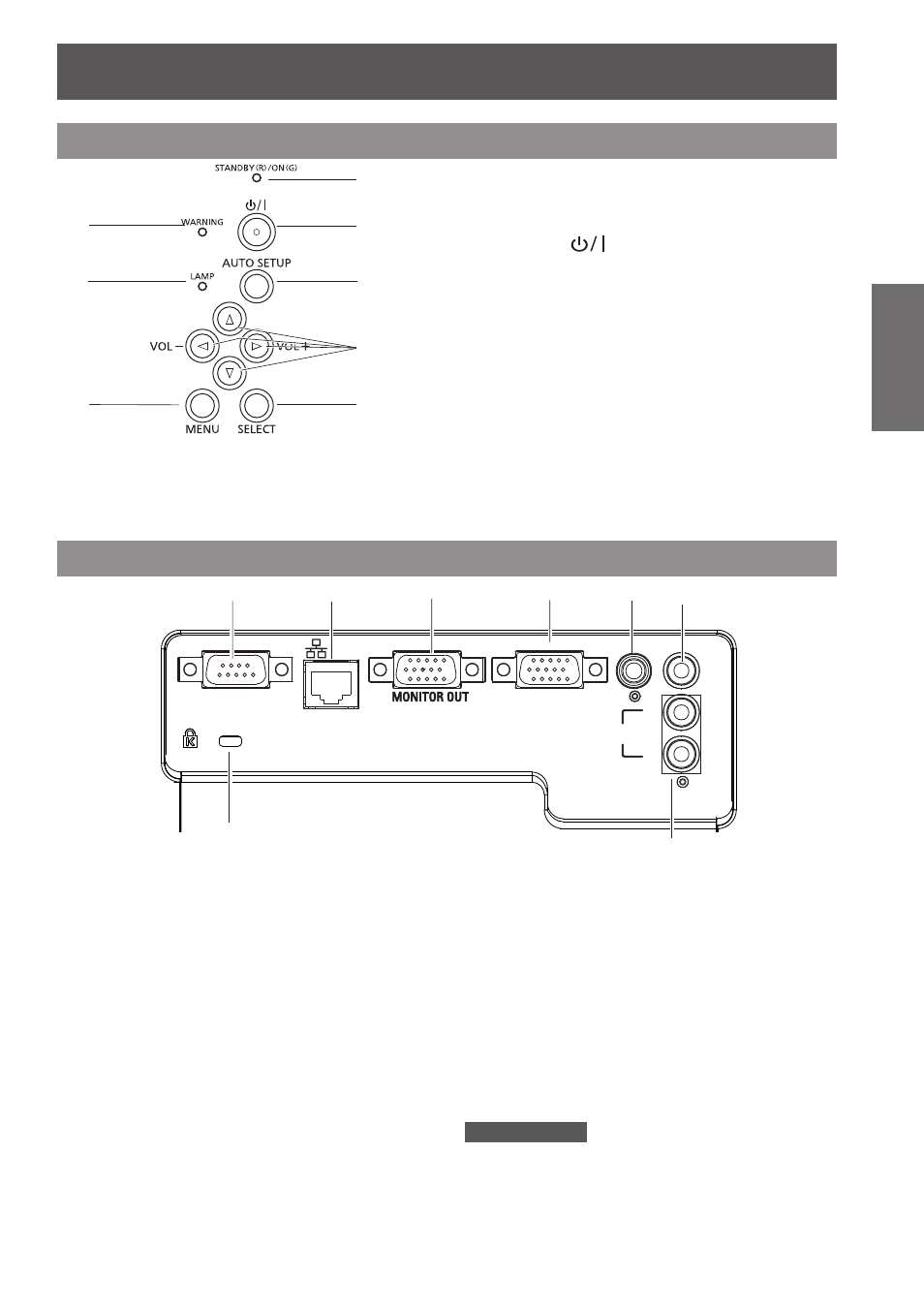

Разъемы на задней панели
(1) VIDEO IN
Сюда подключаются устройства, передающие
сигналы VIDEO.
(2) COMPUTER AUDIO IN
Сюда подключаются устройства, передающие
аудиосигналы.
(3) COMPUTER 1 IN/ COMPONENT IN/S-VIDEO IN
Сюда подключаются устройства, передающие
сигналы COMPUTER IN 1/COMPONENT IN/
S-VIDEO IN.
(4) COMPUTER 2 IN/
MONITOR OUT
Сюда подключаются устройства, передающие
сигналы COMPUTER IN 2/ MONITOR OUT или
аналоговые сигналы RGB.
(5) LAN
Сюда подключается кабель для передачи
данных по сети.
(6) SERIAL IN
Используется для подключения компьютера при
помощи кабеля RS-232C.
(7) Слот для защиты от кражи
Установите коммерческий D-образный замок
производства компании Kensington для защиты
проектора. Слот совместим с системой
безопасности Kensington MicroSaver.
(8) AUDIO IN
Сюда подключаются устройства, передающие
аудиосигналы.
Для разъема AUDIO IN предусмотрены левый и
правый входы (L и R).
Примечание
При непосредственном подключении сетевого кабеля
z
к проектору подключение к сети следует выполнить в
помещении.
(3) Кнопка <AUTO SETUP>
Выполняет установку автоматической
настройки в меню настройки.
(4) <Кнопка <
>
Служит для включения и выключения
проектора.
(5) Индикатор <STANDBY(R)/ON(G)>
Показывает состояние питания.
(6) Кнопка <MENU>
Отображает экран меню (
Æ
стр. 34).
(7) Индикатор <LAMP>
Индикатор горит желтым, когда заканчивается
срок службы лампы проектора.
(8) Индикатор <WARNING>
Указывает на ненормальное состояние
проектора.
(1)
(3)
(4)
(5)
(6)
(7)
(2)
LAN
COMPUTER 2 IN
COMPUTER 1 IN /
COMPONENT IN
COMPUTER
AUDIO IN
VIDEO IN
R
L
S-VIDEO IN
AUDIO IN
SERIAL IN
Панель управления
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(1) Кнопка <SELECT>
Используется для выбора пунктов меню.
(2) Кнопки ▲▼◄► (VOL -/+)
Служат для навигации по меню.
(8)
