9
Подсоединения

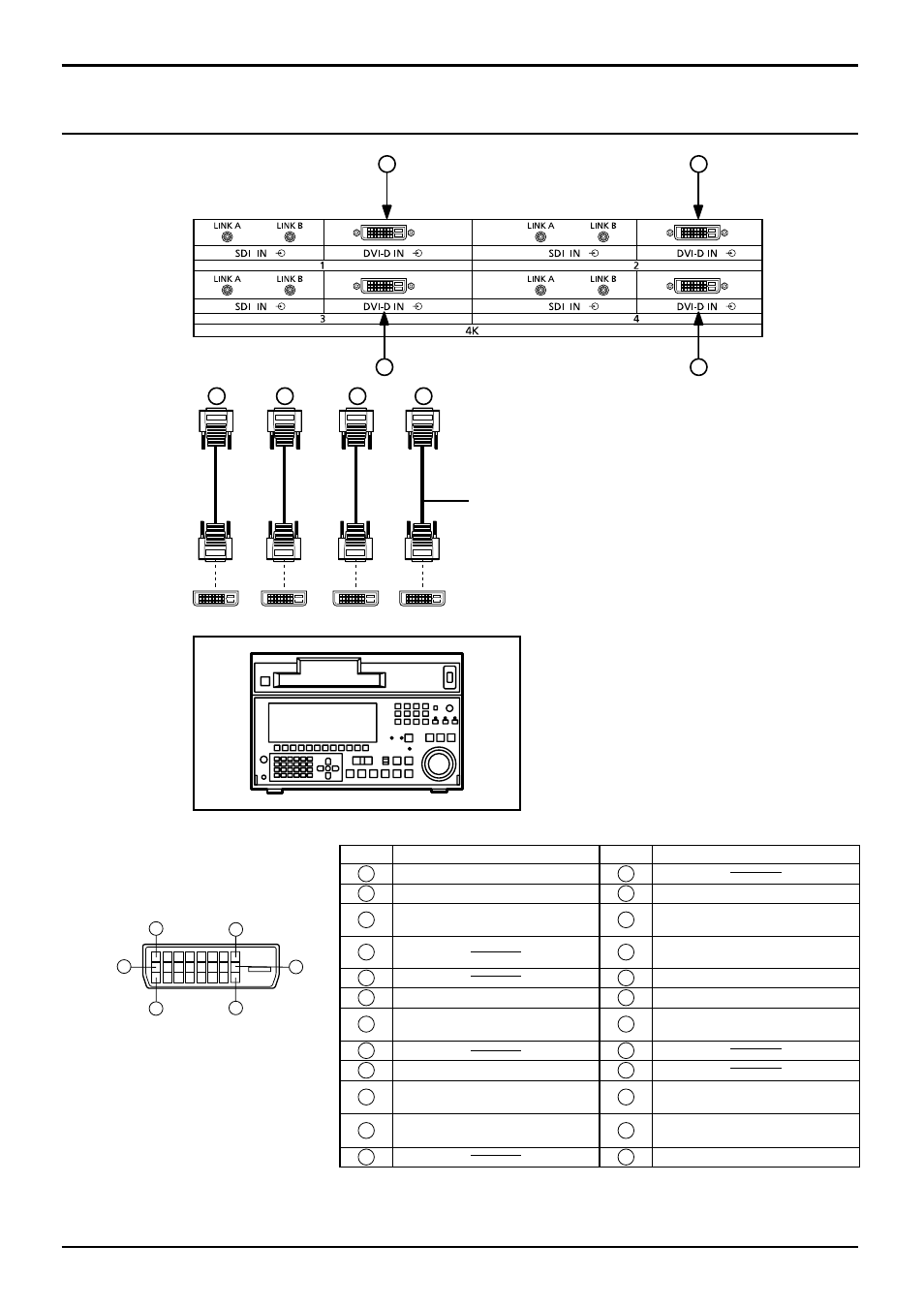

Одинарное соединение DVI-D (4k2k)
B
C
D
A
Оборудование с возможностью одинарного вывода DVI-D
Примечания:
• Дополнительное оборудование и кабели, показанные на рисунке, не входят в данный комплект.
• Используйте кабель DVI-D, совместимый со стандартом DVI. В зависимости от длины или качества кабеля
может иметь место ухудшение изображения.
A
B
C
D
1ch
2ch
3ch
4ch
Видеокабель DVI (в пределах 5 м)
Контакт №
Название сигнала
Контакт №
Название сигнала
1
T.M.D.S. данные 2-
13
2
T.M.D.S. данные 2+
14
+5 В постоянного тока
3
T.M.D.S. данные 2
экранированные
15
Земля
4
16
Детектор “горячего”
подключения
5
17
T.M.D.S. данные 0-
6
Тактовая частота DDC
18
T.M.D.S. данные 0+
7
DDC данные
19
T.M.D.S. данные 0
экранированные
8
20
9
T.M.D.S. данные 1-
21
10
T.M.D.S. данные 1+
22
Тактовая частота T.M.D.S
экранированная
11
T.M.D.S. данные 1
экранированные
23
Тактовая частота+ T.M.D.S
12
24
Тактовая частота- T.M.D.S
Входной разъем DVI-D
Расположение выводов
Вид порта подключения
16
17
24
8
1
9
