[Расположение контактов и названия сигналов]
Контакт № Название сигнала Контакт № Название сигнала
1
T.M.D.S. данные 2+
11
Тактовая
частота T.M.D.S
экранированная
2
T.M.D.S. данные 2
экранированные
12
Тактовая частота-
T.M.D.S
3
T.M.D.S. данные 2-
13
CEC
4
T.M.D.S. данные 1+
14
Зарезервирован
(не подсоединен)
5
T.M.D.S. данные 1
экранированные
6
T.M.D.S. данные 1-
15
SCL
7
T.M.D.S. данные 0+
16
SDA
8
T.M.D.S. данные 0
экранированные
17
DDC/CEC Земля
9
T.M.D.S. данные 0-
18
Питание +5 В
10
Тактовая частота+
T.M.D.S
19
Детектор “горячего”
подключения
Подсоединения

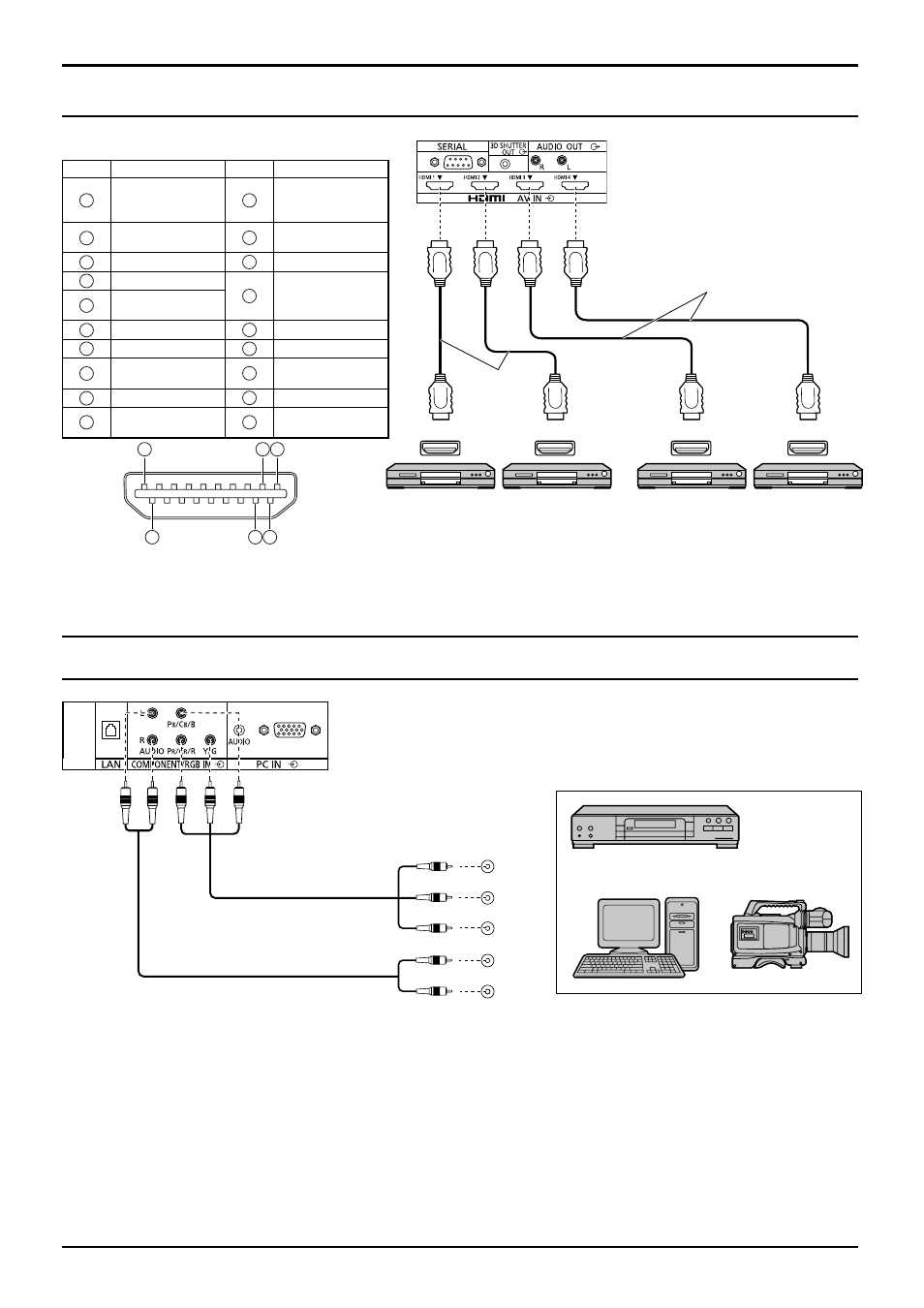

Подключение HDMI
19
3 1
4 2
18
Примечание:
Дополнительные устройства и кабель HDMI, показанные на рисунке, не входят в данный комплект.
HDMI
AV OUT
HDMI
AV OUT
HDMI
AV OUT
HDMI
AV OUT
Кабели HDMI
DVD-плеер или SET-TOP-BOX
(только оборудование, совместимое
с HDMI)
Кабели HDMI
Подключение COMPONENT / RGB IN
,
Y , P
B
,
P
R
OUT
P
R
P
B
Y
AUDIO
OUT
R
L
Примечания:
• Дополнительное оборудование и кабели, показанные на рисунке, не входят в данный комплект.
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка” на положение “Компонентный” (при
подсоединении компонентного сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 41)
• Принимает только сигналы RGB с “Синхронизация по сигналу G”.
DVD плеер
Компьютер
Видеокамера RGB
