PУССКИЙ  53

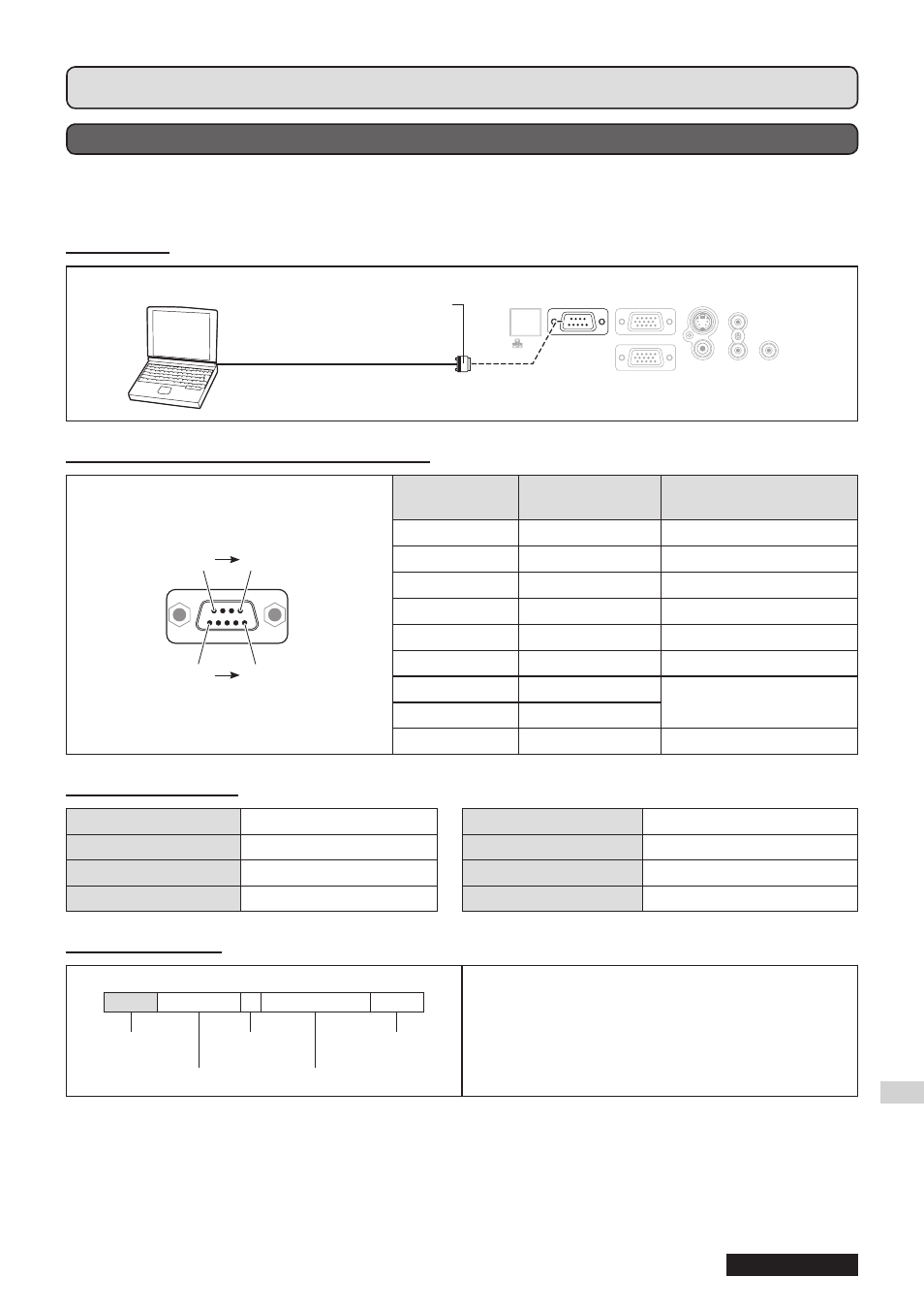

Техническая информация (продолжение)
ПОСЛЕДОВАТЕЛЬНЫЙ ВХОД
Последовательный вход, расположенный на панели разъемов проектора, соответствует спецификациям
интерфейса RS-232C. Управление проектором может осуществляться с помощью персонального
компьютера, подключенного к этому разъему.
Соединение
LAN SERIAL COMPUTER 1 IN
S-VIDEO S-VIDEO
IN
VIDEO IN AUDIO IN
1 2
AUDIO
OUT OUT
COMPUTER 2 IN
SERIAL
Назначение выводов и названия сигналов
① ⑤
⑥ ⑨
No. вывода Название
сигнала
Содержание
① NC
② TXD Переданные данные
③ RXD Полученные данные
④ NC
⑤ GND Заземление
⑥ NC
⑦ RTS Внутреннее соединение
⑧ CTS
⑨ NC
Установки передачи
Интерфейс RS-232C Длина слова 8 бит
Метод синхр. Асинхронный Стоп бит 1 бит
Тактовая частота 9600 бит/сек X параметр Отсутствует
Проверка на четность Отсутствует S параметр Отсутствует
Основной формат
:
Получаемые с компьютера данные состоят из
STX, команды, параметра и ETX.
Вы можете вставить нужный параметр.
ПРИМЕЧАНИЕ.
Данный проектор не может принимать команды в течение 10 секунд после включения лампы. Подождите 10 секунд, •
прежде чем отправить команду.
При отправке нескольких команд проверяйте получение ответа от проектора на первую команду, прежде чем •
отправить следующую.
Если нужно отправить команду, не требующую параметров, двоеточие (:) не требуется. •
Если с персонального компьютера отправлена неправильная команда, то с проектора на компьютер будет отправлена •
команда ER401.
Компьютер
D-sub 9-штыревой (штекер)
Последо-
вательный
разъем
(гнездо)
STX Команда Параметр ETX
Начальный байт
(02 ч)
1 байт Конечный
(03 ч)
3 байта 1 байт - 4 байта
